DU-20M-SA - Соединитель прямой обжимной 20 мм, нерж.

Назначение и принцип работы

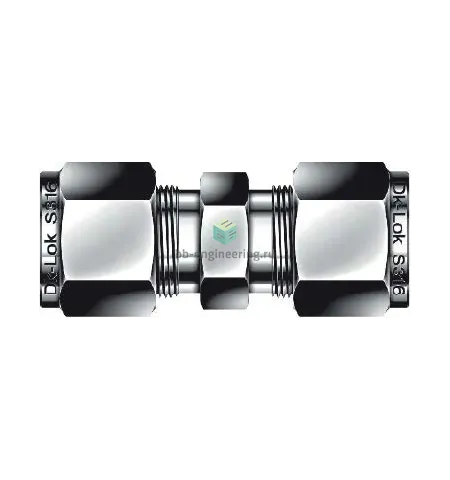

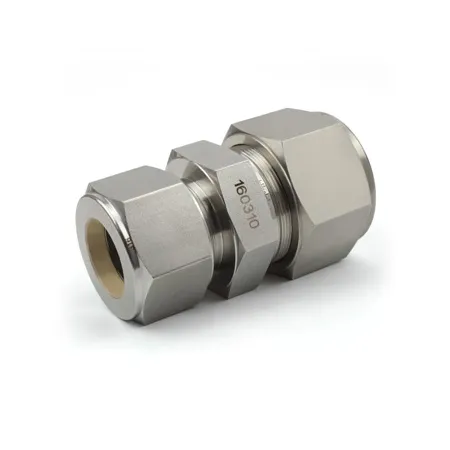

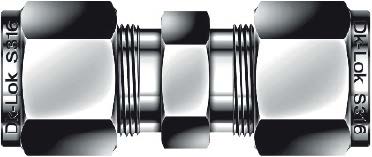

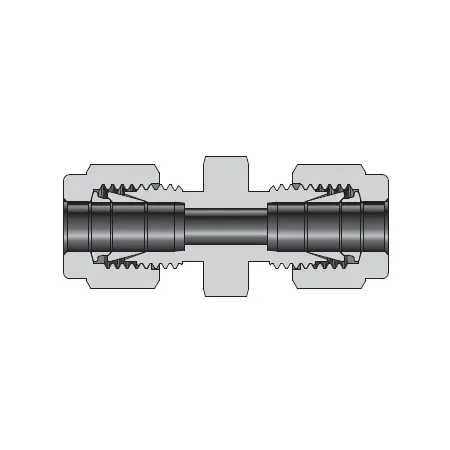

Соединитель прямой DU-20M-SA DK-Lok предназначен для герметичного соединения трубок Ø20 мм в системах технологической и приборной обвязки (жидкости, газы, гидравлика). Принцип работы — механическое обжимное соединение: гайка затягивается на корпусе и компрессирует две обжимные кольца (фронтальная и задняя феррулы), формируя металлометаллическое уплотнение без применения уплотняющих лент или паст (Тип уплотнения резьбы: -). Конструкция обеспечивает повторяемое и ремонтопригодное соединение, минимизирует утечки и вибрационные ослабления в диапазоне типичных рабочих давлений для трубок данного диаметра.

Ключевые особенности конструкции

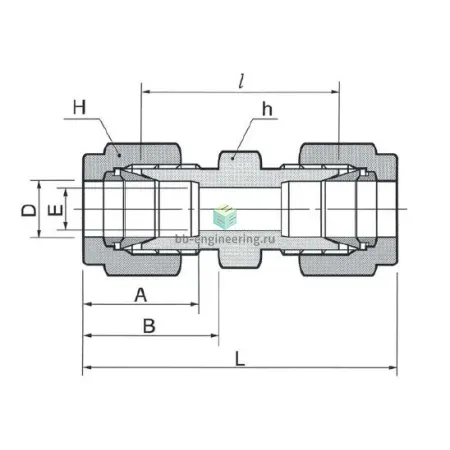

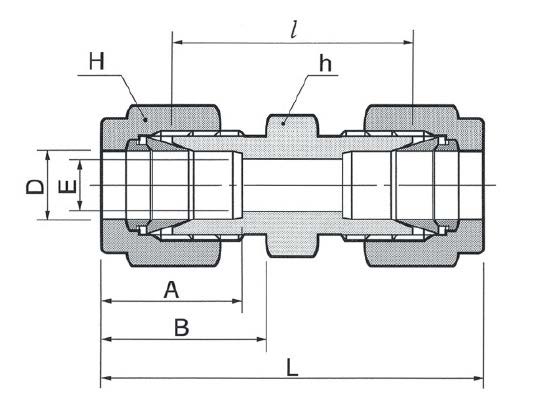

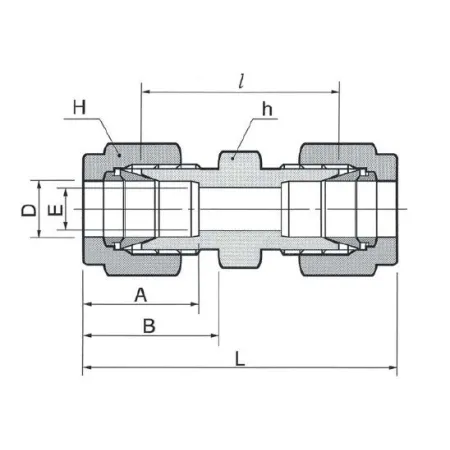

Корпус и основные элементы выполнены из нержавеющей стали AISI 316, общая категория материала — сталь нержавеющая, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с водными, паровыми, масляными и большинством химических сред. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; подключение — 20 мм. Поскольку уплотнение достигается феррулами, резьбовые соединения не требуют уплотняющих материалов. Ориентировочный температурный диапазон применения: от криогенных значений до +400 °C (зависит от среды), типичные рабочие давления для трубок Ø20 мм варьируются в широких пределах и зависят от толщины стенки — порядка 100–250 бар в типичных конфигурациях; для повышенных требований следует сверяться с таблицами производителя.

Экспертные рекомендации по применению

Подбирайте фитинг под фактический наружный диаметр и толщину стенки трубки Ø20 мм; перед установкой трубку следует ровно отрезать, снять фаску и заусенцы, обеспечить полную посадку до упора феррул. Затягивайте гайку ключом по рекомендациям производителя (используйте динамометрический ключ для серийной сборки), избегайте повторного многократного перетягивания — при повторной сборке проверяйте состояние феррул. Не используйте резьвовые уплотнители на соединениях феррул; после монтажа выполнить пробное опрессовывание/пневмо- или гидропроверку на эксплуатационное давление. Для агрессивных сред и критичных температурных циклов рекомендуются периодические проверки герметичности и корректный выбор материалов трубопровода.
