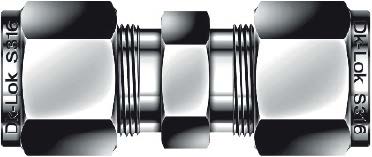

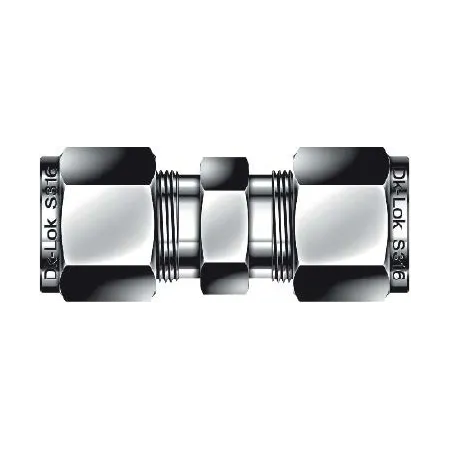

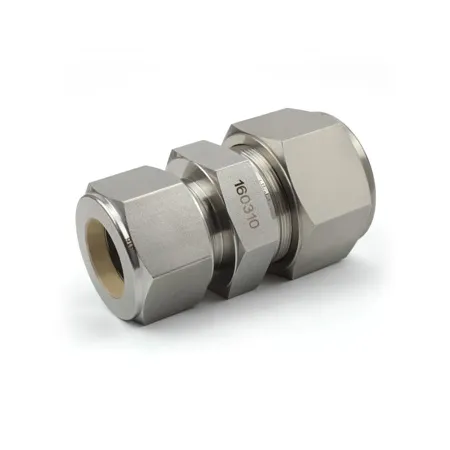

DU-22M-SA DK-Lok - Соединитель прямой обжимной 22 мм, нерж.

Назначение и принцип работы

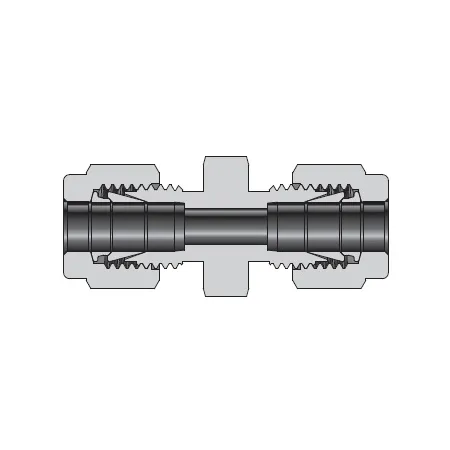

Соединитель прямой обжимной для трубки 22 мм предназначен для герметичного соединения трубопроводов в контрольно-измерительных, технологических и пробоотборных линиях. Конструкция на основе двух обжимных колец и гайки обеспечивает металл-металл уплотнение и механический захват трубки Ø22 мм без применения уплотнительных паст и резьбовых уплотнений (Тип уплотнения резьбы: -). Работает за счет осевого смещения первой и второй гильз при затяжке гайки: передняя гильза формирует уплотняющую кромку, задняя гильза фиксирует трубку по осевому усилию. Применяется в системах с давлением до ~413 бар (6000 psi) и рабочими температурами ориентировочно от −60 °C до +200 °C в зависимости от среды и стенки трубки.

Ключевые особенности конструкции

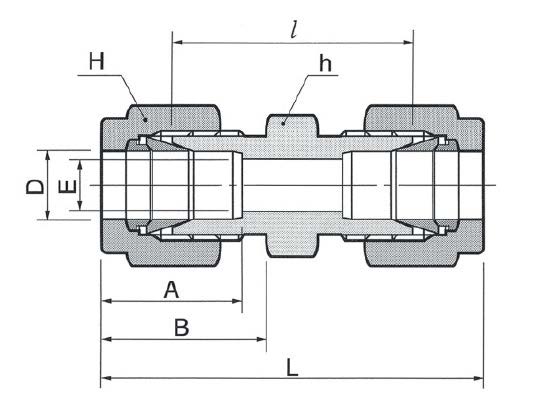

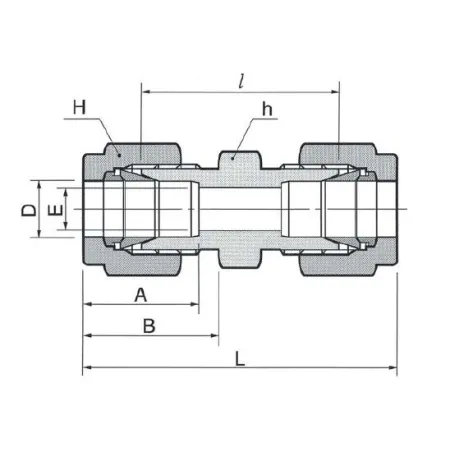

Корпус и гильзы выполнены из нержавеющей стали AISI 316, что обеспечивает стойкость к коррозии и совместимость с агрессивными средами. Тип исполнения — обжимной фитинг с двумя обжимными кольцами и гайкой для труб Ø22 мм; резьбовое уплотнение отсутствует. Подходящ для жидкостей и газов (вода, гидравлические масла, инертные и технологические газы, многие агрессивные химикаты) при условии корректного выбора стенки трубки. Рабочие параметры зависят от толщины стенки и материала трубки; заявленный диапазон давления до 413 бар и рекомендованный температурный диапазон служат ориентиром, фактические значения уточняйте по таблицам производителя.

Экспертные рекомендации по применению

Подбирайте фитинг по наружному диаметру трубки и требуемой толщине стенки, используйте оригинальные обжимные кольца AISI 316. Монтаж: трубку вставить до упора, затягивать гайку с контролем момента по монтажной таблице производителя (предпочтительно динамометрическим ключом), избегать чрезмерной затяжки и перетяжки — это приводит к пластической деформации и потере герметичности. Не допускайте изгиба трубы в зоне фитинга, обеспечьте опоры и компенсаторы при термических циклах. Перед вводом в эксплутацию выполните гидравлическую или пневматическую проверку на герметичность и документируйте момент затяжки.
