DU-24-SA - Соединитель прямой обжимной 1 1/2", нерж.

Назначение и принцип работы

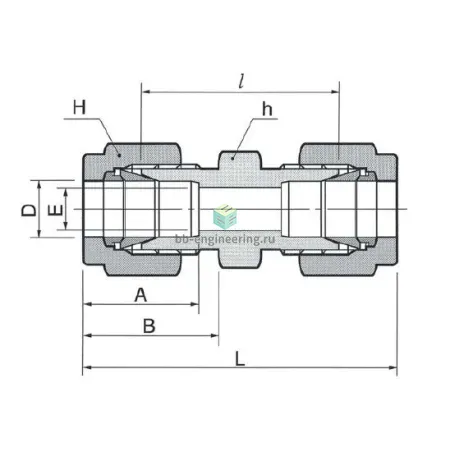

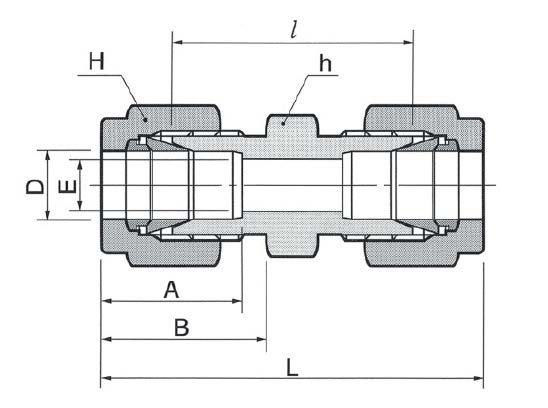

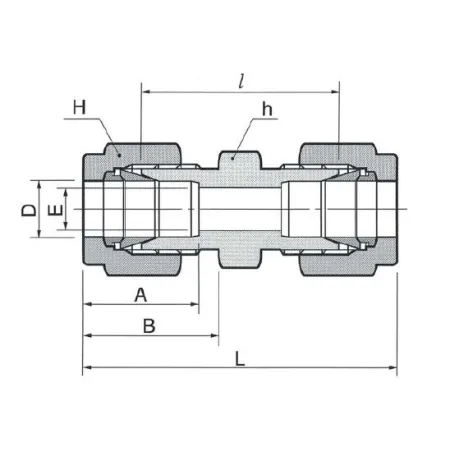

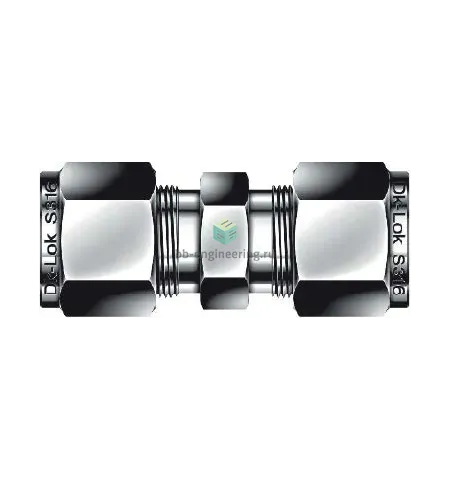

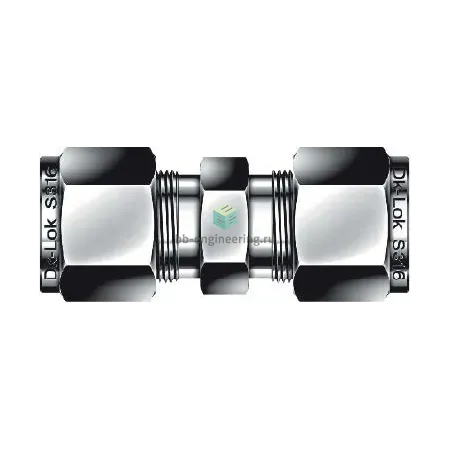

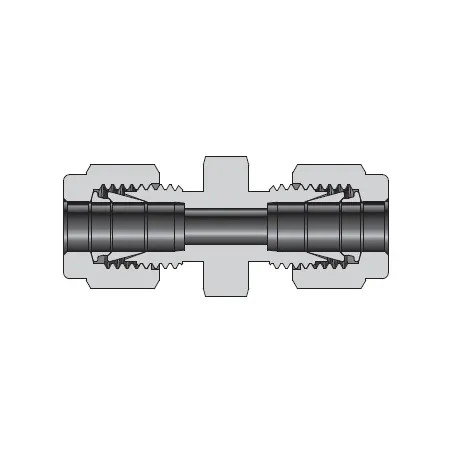

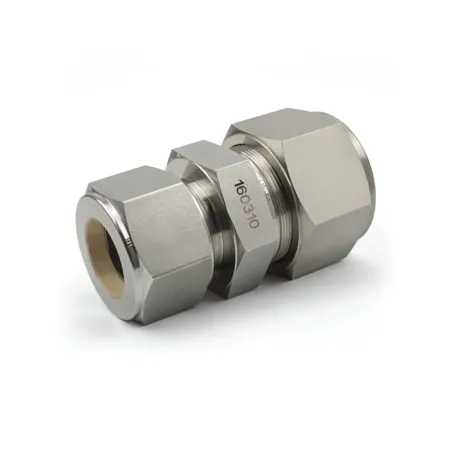

Прямой обжимной соединитель для трубки 1 1/2″ предназначен для формирования герметичного трубопроводного соединения в технологических, приборных и гидравлических системах. Работает по принципу двух конусных обжимных колец и гайки: при затяжке гайки передняя и задняя обжимные втулки деформируются и формируют металл‑по‑металлу уплотнение на торце трубки. Тип уплотнения резьбы в изделии отсутствует, герметичность достигается исключительно обжатием трубки, что обеспечивает надежность при работе с газами и жидкостями в агрессивных средах.

Ключевые особенности конструкции

Корпус и все ответственные элементы выполнены из нержавеющей стали AISI 316 (материал обобщённо: сталь нержавеющая), что обеспечивает коррозионную стойкость в 淡овых и солёных средах. Конструкция — два обжимных кольца и гайка, обеспечивает повторяемое металлическое уплотнение без дополнительных сальников. Подключение — 1 1/2″ под трубку соответствующего наружного диаметра; тип резьбового уплотнения отсутствует. При правильном подборе трубки и стенки посадки соединитель обеспечивает эксплуатационные давления до ~250 бар и температурный диапазон ориентировочно от −50 °C до +400 °C (зависит от материала трубки и среды).

Экспертные рекомендации по применению

Подбирайте трубку по точному наружному диаметру и толщине стенки, тщательно обрабатывайте торец (квадратный с отсутствием заусенцев). При сборке: вставить трубку до упора, затянуть гайку вручную и докрутить ключом в пределах 1–1,5 оборота (точное значение зависит от диаметра и толщины стенки); избегайте перетяжки — это деформирует втулки и снижает прочность. Не используйте повторно деформированные обжимные кольца; при вибрационных нагрузках применяйте дополнительные фиксаторы. После монтажа провести пробное давление и контроль на утечки. Для агрессивных хлоридсодержащих сред учесть ограниченную стойкость AISI 316 и при необходимости рассмотреть альтернативные сплавы.
