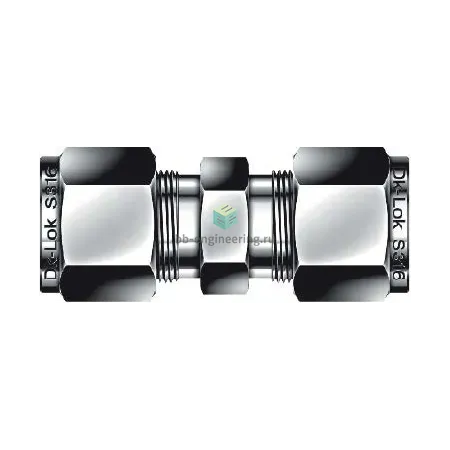

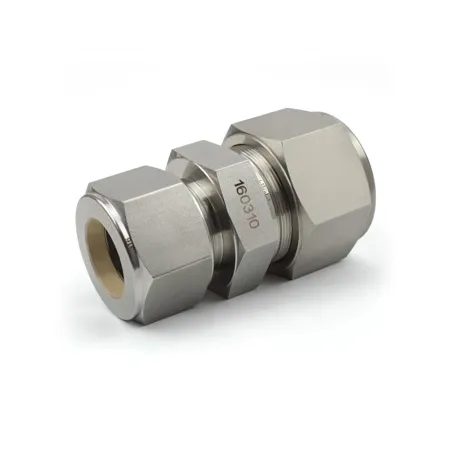

DU-28M-SA - Соединитель прямой обжимной 28 мм, нерж.

Назначение и принцип работы

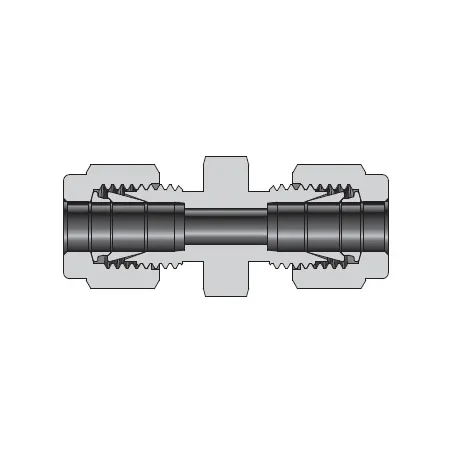

Соединитель прямой обжимной для трубки Ø28 мм предназначен для герметичного присоединения линий измерительной и технологической арматуры в системах КИПиА, гидравлики и пневматики. Работает по принципу двухфакторного обжима: две обжимные втулки (ferrule) и гайка фиксируют и деформируют наружную поверхность трубки, обеспечивая металлометаллическое уплотнение без применения резьбовых прокладок (тип уплотнения резьбы отсутствует). Конструкция рассчитана на эксплуатацию с холодными и горячими средами (жидкости, газы, нейтральные и коррозионно-активные среды при подборе материала трубки) при стандартных рабочих параметрах промышленных систем.

Ключевые особенности конструкции

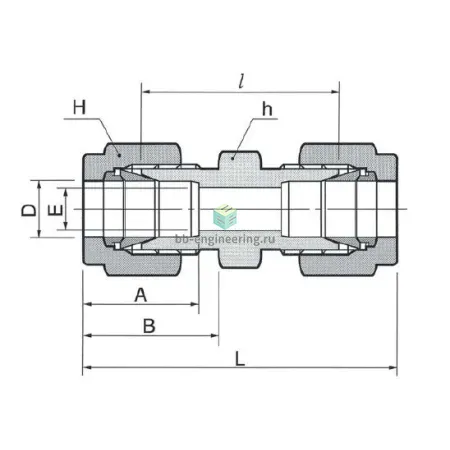

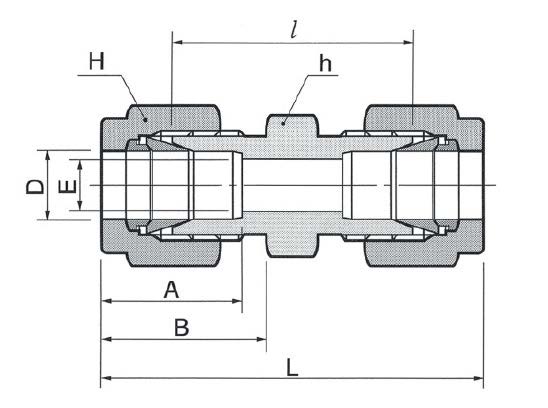

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316 (материал обобщённо — сталь нержавеющая), что обеспечивает высокую химическую стойкость и сопротивление коррозии. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки, исполнение — прямой соединитель для трубки Ø28 мм. Уплотнение — металлометаллическое (без сальников и резиновых уплотнителей в зоне обжима), подходит для рабочих давлений, типично в диапазоне от единиц до сотен бар в зависимости от толщины стенки трубки и условий (ориентировочно до 200–350 бар для установленных стенок и корректной затяжки). Температурный диапазон эксплуатации при металл-уплотнении ориентировочно от −60 °C до +200 °C; при высокотемпературных средах требуется проверка материалов и уплотнительных элементов.

Экспертные рекомендации по применению

При подборе учитывайте толщину и материал трубки: Ø28 мм требует соответствующих ferrule по внутреннему профилю. Поверхность трубки должна быть ровно отрезана, сняты заусенцы и очищены. Сборка — до упора трубки в седло, затем предварительная затяжка от руки и завершающая по таблице момента/числа оборотов производителя; избегайте повторного применения деформированных обжимных колец. Типичные ошибки — неполная посадка трубки, недостаточная или чрезмерная затяжка, несовместимость материалов в агрессивной среде и установка без последующей проверки на герметичность (проверять мыльным раствором или методом контроля утечек). Для критичных систем используйте паспортные данные DK‑Lok и следуйте их таблицам рабочего давления и момента затяжки.
