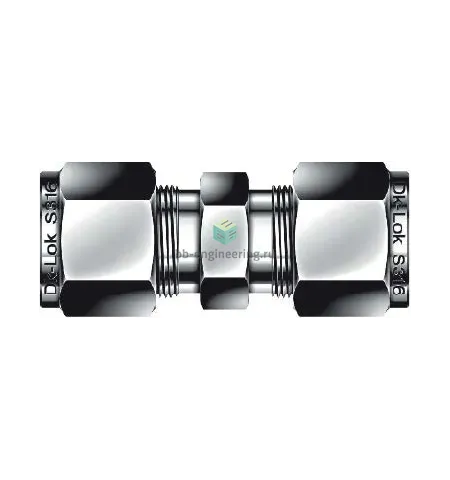

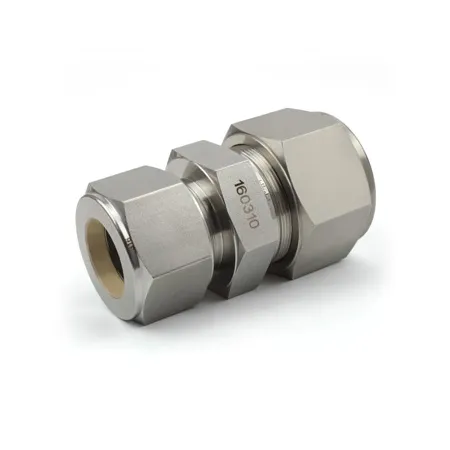

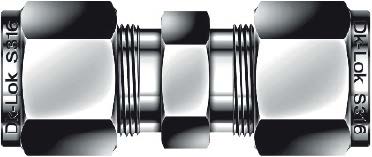

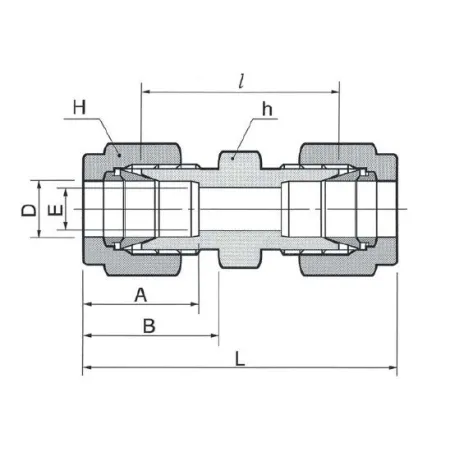

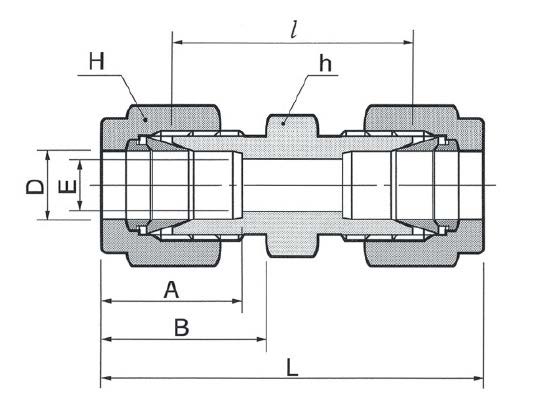

DU-3-SA DK-Lok - Соединитель прямой обжимной 3/16", нерж.

Назначение и принцип работы

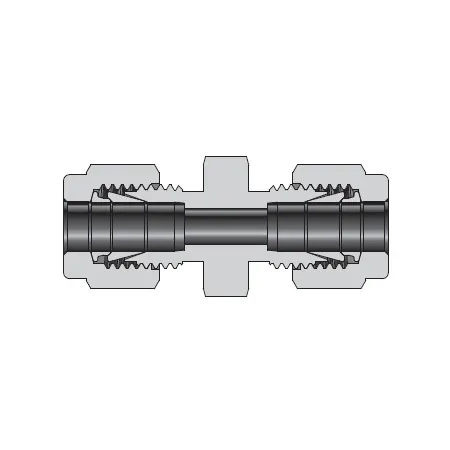

Соединитель прямой обжимной предназначен для герметичного соединения трубок в технологических линиях, системах КИПиА, гидравлике и аналитическом оборудовании. Конструкция обеспечивает уплотнение за счёт двух обжимных колец и гайки: при затяжке гайки кольца смещаются и формируют металлическое уплотнение на трубке диаметром 3/16" (≈4,76 мм). Резьбовое уплотнение отсутствует, герметичность достигается механическим обжатием. Применяется для передачи жидкостей и газов при давлениях, типичных для обжимных фитингов данного типоразмера (в зависимости от стенки трубки и среды — в практических системах от сотен бар), и в широком температурном диапазоне при металлическом уплотнении.

Ключевые особенности конструкции

Корпус и обжимные кольца выполнены из нержавеющей стали AISI 316, общая группа материала — сталь нержавеющая, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с технологическими жидкостями. Тип конструкции — двухкольцевой обжим с гайкой, без дополнительных резьбовых уплотнений. Фитинг рассчитан на трубку 3/16", подходит для сред на основе воды, масел, энергетических хладагентов и инертных газов. Диапазон рабочих температур при металлическом уплотнении — от криогенных значений до сотен °C (на практике до ≈+450°C, при отсутствии эластомерных вставок); допустимое давление определяется толщиной стенки трубки и режимом — для этого типоразмера характерны высокие рабочие давления в пределах сотен бар.

Экспертные рекомендации по применению

Подбирайте трубку с внешним диаметром 3/16" и рекомендованной толщиной стенки для требуемого давления. Перед монтажом торец трубки должен быть ровным и обеззаусенным; устанавливайте сначала переднюю и заднюю обжимные гильзы, затем гайку. Рекомендуемая последовательность — закрутить гайку вручную до упора и затем доворачивать по шагу, предусмотренному производителем (обычно 1–1,25 оборота для типовых фитингов); избегайте чрезмерной затяжки. Не используйте повторно деформированные обжимные кольца, контролируйте совместимость материалов в составе системы (исключать контакт разных металлов без изолирующих прокладок) и проверяйте герметичность при пуске давлением.
