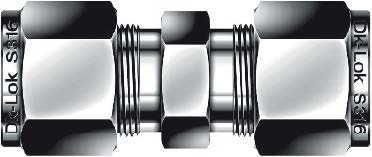

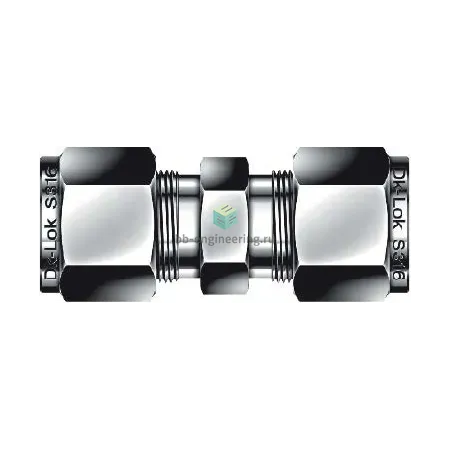

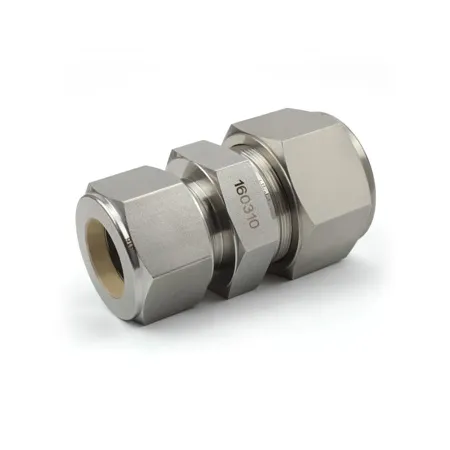

DU-4-SA - Соединитель прямой обжимной 1/4", нерж.

Назначение и принцип работы

Прямой обжимной соединитель DU-4-SA DK-Lok предназначен для герметичного соединения трубок Ø1/4" (6,35 мм) в системах КИПиА, гидравлики и технологических магистралях. Конструкция с двумя обжимными кольцами и контргайкой обеспечивает металлическое уплотнение «металл по металлу» без применения эластомеров, что делает изделие пригодным для агрессивных сред и рабочих условий с высокими давлениями. При правильной установке соединитель обеспечивает долговременную газо- и жидкостонепроницаемость; типичные эксплуатационные параметры для этого класса изделий — давление до ≈6000 psi (≈413 бар) и температурный диапазон от криогенных значений до порядка −196°C…+450°C в зависимости от среды и толщины стенки трубки.

Ключевые особенности конструкции

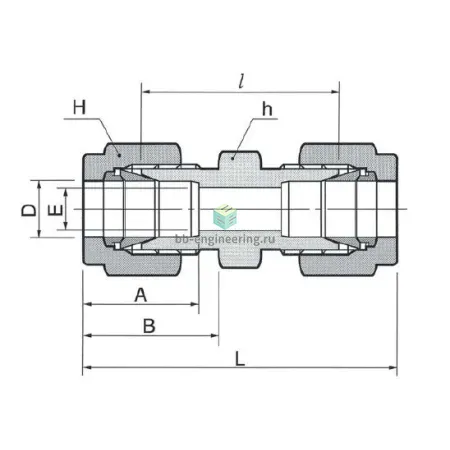

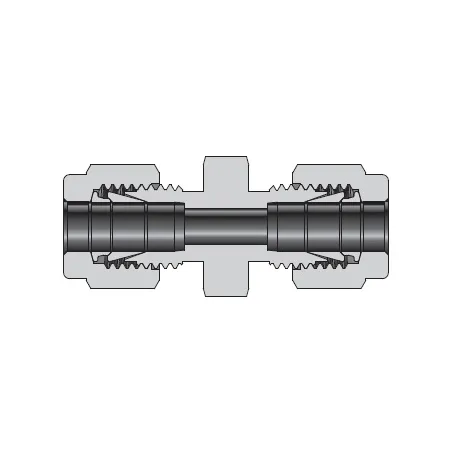

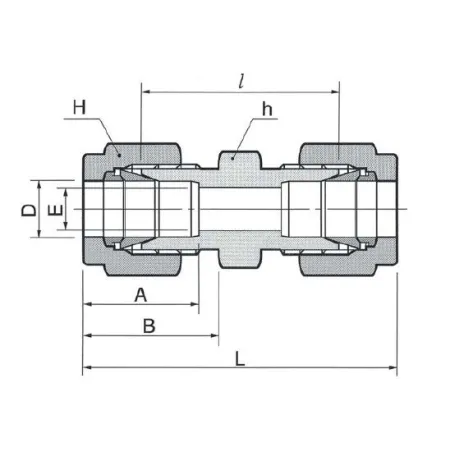

Корпус и основная конструкция выполнены из нержавеющей стали AISI 316; обобщённо материал — сталь нержавеющая. Система двух обжимных колец обеспечивает самоустанавливающийся замкнутый канал, устойчивый к вибрациям и термическим циклам. Отсутствие резьбовых уплотнителей в зоне герметизации исключает деградацию эластомеров при высоких температурах и агрессивных средах (кислоты, нейтральные и многие органические среды). Применимо для газов, технических жидкостей, гидравлических систем и некоторых коррозионных сред при соблюдении совместимости с AISI 316. Рабочие параметры зависят от диаметра и толщины трубки; для 1/4" типичные пределы давления и температуры указаны выше — сверяйте с диаграммой производителя при проектировании.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровный торец трубки и качественную обрезку с удалением заусенцев; не использовать деформированные или ранее перешлифованные трубки. Сборка: завести трубку, затянуть гайку вручную до упора, затем ключом — согласно таблице производителя (обычно 1–1.5 оборота после ручного зажима у аналогичных систем); ориентируйтесь на момент/оборот из документации DK‑Lok. Не допускайте перекосов и боковых нагрузок, обеспечьте опорные фиксаторы трубопровода. Не рекомендуется многократный повторный монтаж с теми же обжимными кольцами — при демонтаже заменяйте кольца для сохранения герметичности. Регулярно проверяйте систему на утечки особенно после термоциклов и гидравлических проб.
