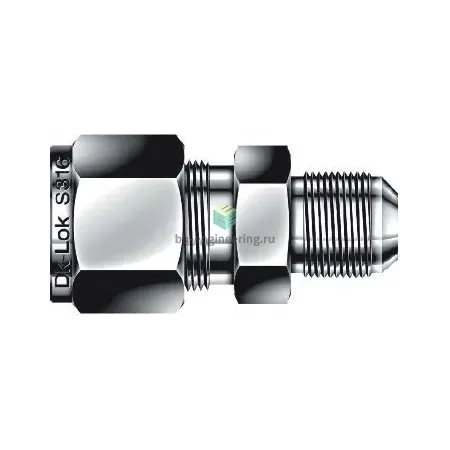

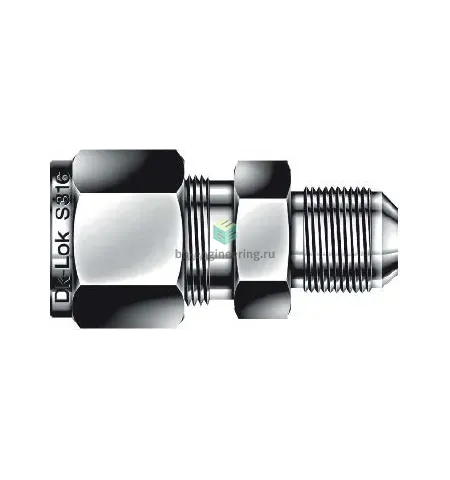

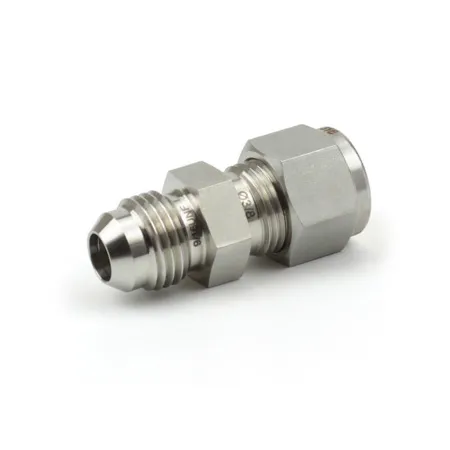

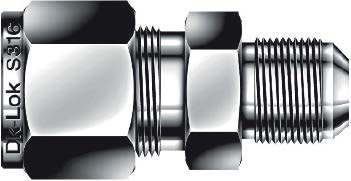

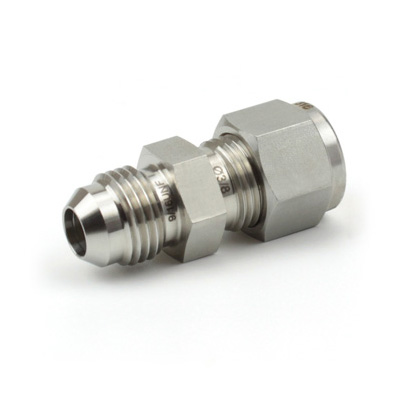

DUA1-2-SA DK-Lok - Соединитель прямой обжим-развальцовка 1/16"-1/8", нерж.

Назначение и принцип работы

Соединитель прямой обжим‑развальцовка DUA1-2-SA DK‑Lok предназначен для герметичного присоединения тонкостенных трубок Ø 1/16" к подготовленному фланцу/трубопроводу под развальцовку Ø 1/8". Работает по принципу двухкольцевого обжима: при затяжке гайки (резьба UNF 5/16"-24) два обжимных кольца формируют металл‑по‑металлу уплотнение на конусе 37° (вторичный угол 74°), обеспечивая повторяемую, виброустойчивую стыковку без эластичных уплотнений. Соответствие SAE J514 (ISO 8434-2) гарантирует совместимость с классическими гидравлическими и инструментальными трубопроводами.

Ключевые особенности конструкции

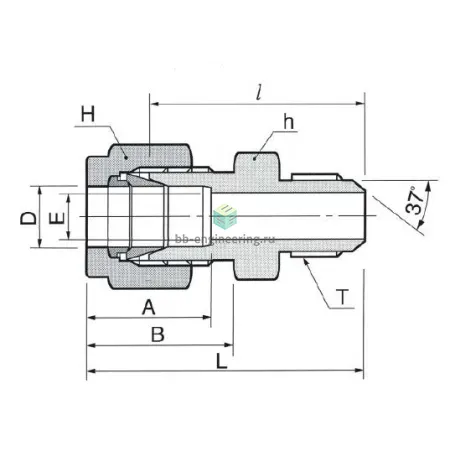

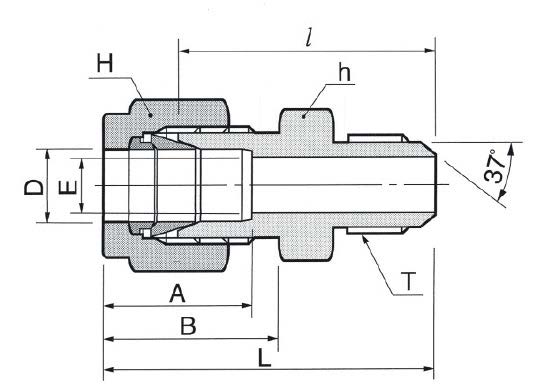

Корпус и элементы — нержавеющая сталь AISI 316, общая группа материала — нержавеющая сталь, что обеспечивает коррозионную стойкость и химическую совместимость с маслами, топливами, газами и технологическими жидкостями. Конструкция: гайка + две обжимные втулки (ferrules) для надежного металлического уплотнения на 37° конусе. Тип исполнения без резьбового уплотнения (metal‑to‑metal). Типичные рабочие режимы для таких исполнений — высокое давление в инструментальных линиях (в зависимости от материала трубки и толщины стенки — до порядка 6000 psi / ~414 bar для малых диаметров), рабочие температуры металла от криогенных значений до +400 °C (в типичных гидросистемах корректирующий диапазон −60…+200 °C).

Экспертные рекомендации по применению

Перед монтажом контролируйте наружный диаметр и толщину стенки трубки, зачищайте кромки и соблюдайте глубину посадки обжимных колец. Развальцовку Ø 1/8" выполняйте по допускам производителя; затяжку гайки выполняйте моментом и последовательностью, указанной в инструкции DK‑Lok. Не допускайте перекоса и повреждения колец при сборке; повторное использование деформированных втулок не допускается. Для агрессивных сред и высоких температур проверяйте совместимость металла и среды; при сомнениях — применять защитные покрытия и проводить испытание на герметичность после монтажа.
