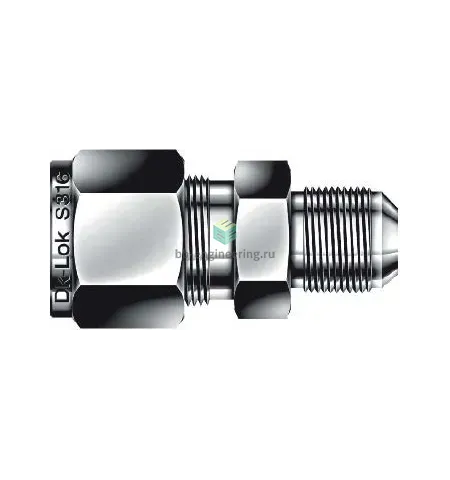

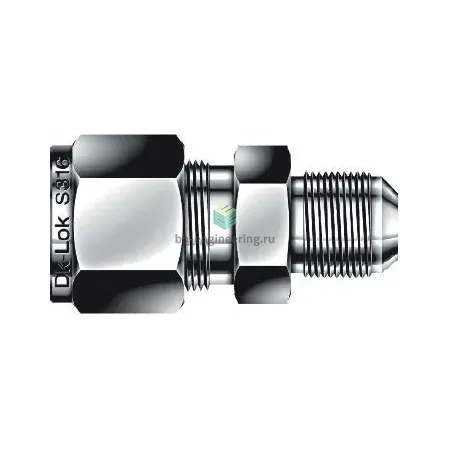

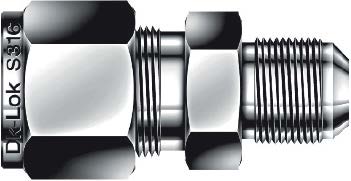

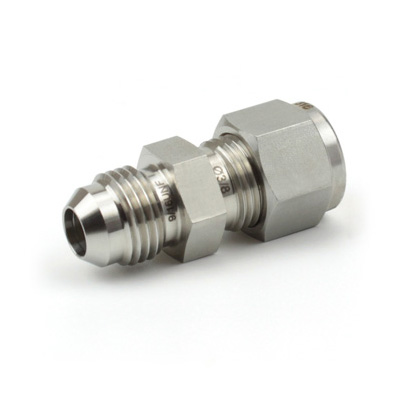

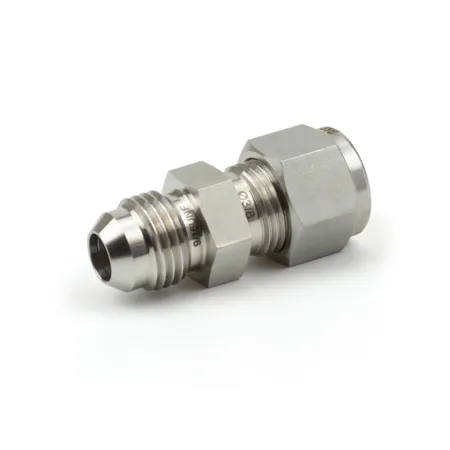

DUA12-12-SA DK-Lok - Соединитель прямой обжим-развальцовка 3/4"-3/4", нерж.

Назначение и принцип работы

Соединитель обжим‑развальцовка предназначен для герметичного соединения 3/4″ (19,05 мм) трубок с фланцевыми/развальцованными портами с углом усадки 37° (тип JIC). Работает по принципу двух‑кольцевого обжима: при затяжке гайки (резьба UNF 1 1/16"-12) передняя и задняя обжимные гильзы формируют механическую врезку в стенку трубки и создают уплотнение по 37° конической поверхности. Соответствует стандарту SAE J514 (ISO 8434‑2) и обеспечивает соединение высокого давления и устойчивость к вибрациям, применим для гидравлики, технологических линий и приборных систем.

Ключевые особенности конструкции

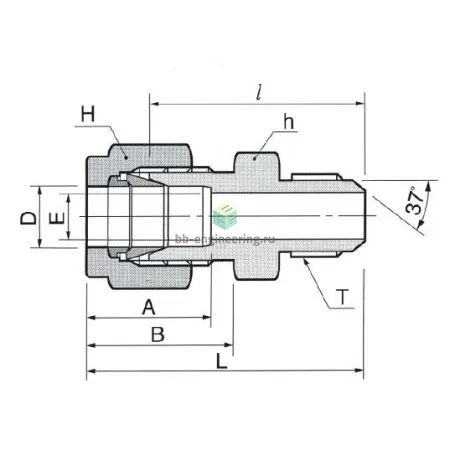

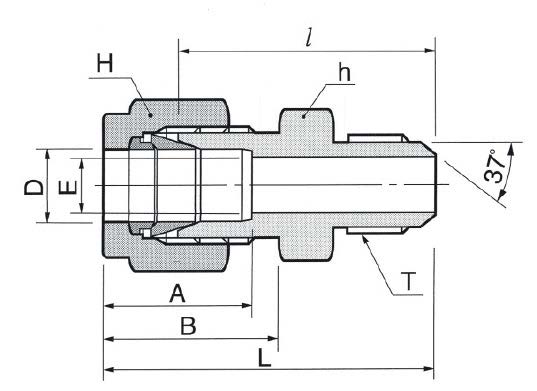

Корпус и обжимные элементы — нержавеющая сталь AISI 316, общая конструкция из нержавеющей стали; уплотнение резьбы не предусмотрено. Двухкольцевой тип конструкции обеспечивает распределённую деформацию трубки и повторяемое герметичное соединение без дополнительных уплотнителей. Габарит подключения: 3/4″ на обоих каналах (трубка и развальцовка); конический угол 37°; гайка с резьбой UNF 1 1/16"-12. Рабочие среды: гидравлические масла, вода, нейтральные и агрессивные среды, теплоносители и инертные газы. Типичные рабочие диапазоны зависят от толщины трубки, но для аналогичных изделий — до ~350 бар рабочее давление и температурный интервал примерно от −60°C до +200°C при отсутствии эластомерных уплотнений.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистую, отторцованную перпендикулярно трубку без заусенцев и правильную глубину посадки гильз. Затягивать согласно таблице крутящих моментов производителя (не превышать; избегать «перетяжки» — портит гильзы и снижает герметичность). Не использовать повторно деформированные обжимные кольца; при демонтаже их заменять. При подборе учитывать толщину стенки трубки и режимы пульсаций: при высоких циклах давления требуются хомуты и опоры. Для контроля — тест герметичности давлением и визуальная проверка прилегания по 37° конической поверхности.
