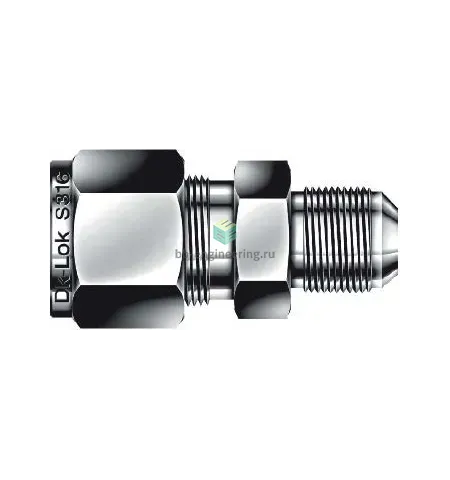

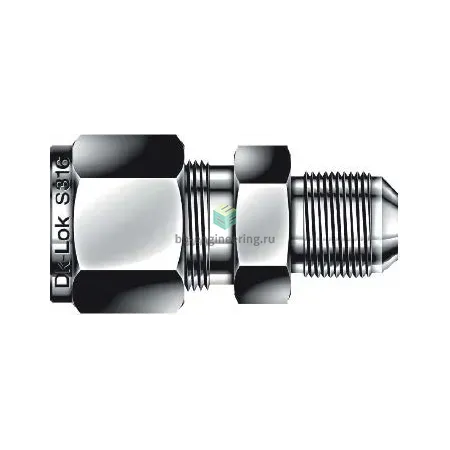

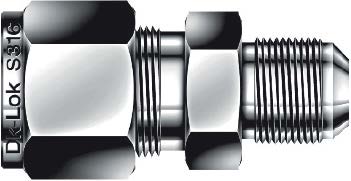

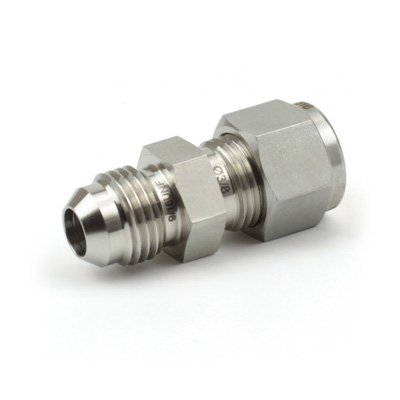

DUA16-16-SA DK-Lok - Соединитель прямой обжим-развальцовка 1"-1", нерж.

Назначение и принцип работы

Прямой соединитель обжим‑развальцовка предназначен для жёсткого соединения 1″ трубопроводов в гидравлических и технологических системах с использованием конического торца 37° (комплект 74°) для металлоконтактного уплотнения. Конструкция объединяет одну сторону под трубку 1″ и другую под развальцовку 1″ с резьбой гайки UNF 1 5/16"-12, что обеспечивает герметичное и простое повторное подключение без резиновых уплотнителей. Соответствие стандарту SAE J514 (ISO 8434-2) гарантирует совместимость с типовыми системами и рабочие режимы, типично до ≈350 бар рабочее давление и диапазон эксплуатационных температур примерно −60…+200 °C в зависимости от среды и толщины стенки трубки.

Ключевые особенности конструкции

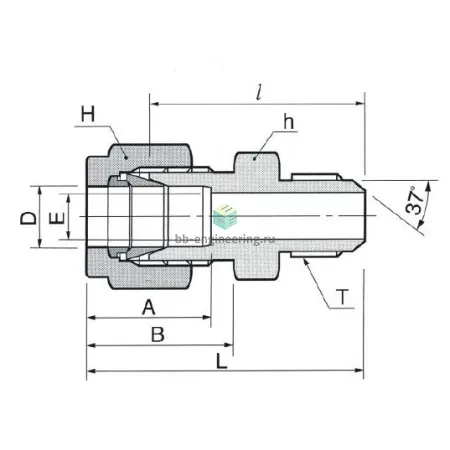

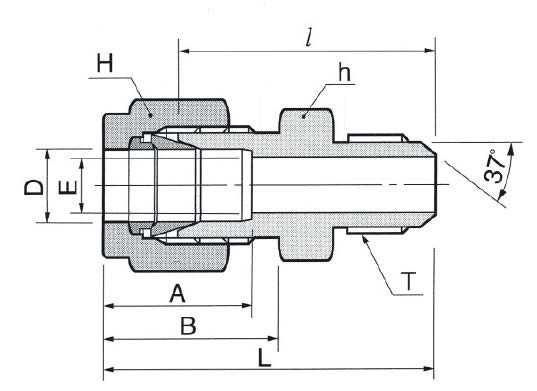

Корпус и комплект обжимных элементов изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в средах воды, жидких и минеральных гидравлических маслах, природных газах и технологических средах. Уплотнение реализовано через металлоконтакт 37°; фиксация трубки — двухколечная обжимная система с гайкой. Стандартное исполнение по SAE J514 обеспечивает размеры и резьбу UNF 1 5/16"-12. Конструкция допускает высокие давления и температурные колебания без применения эластомерных вставок, но рабочие параметры зависят от марки и толщины трубки.

Экспертные рекомендации по применению

Резать трубку под прямым углом, тщательно удалять задиры и фаску; проверять соответствие стенки трубки рекомендованной толщине по таблице производителя. Сборку проводить согласно моментам затяжки из каталога DK‑Lok, избегать перетяжки — контролировать посадку обжимных колец. Перед вводом в эксплуатацию выполнять гидроиспытание на 1,5× рабочее давление и контроль герметичности. Во избежание электрической коррозии применять однородные материалы или изолирующие прокладки при контакте с медью.
