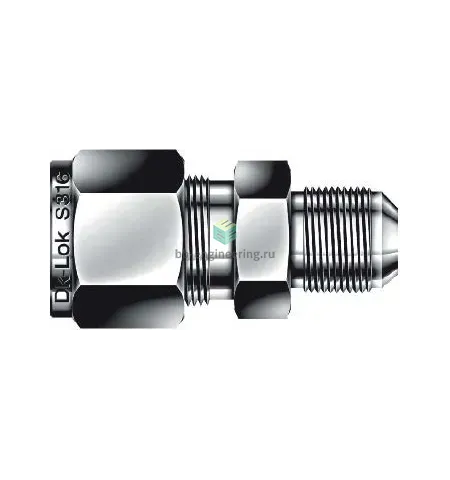

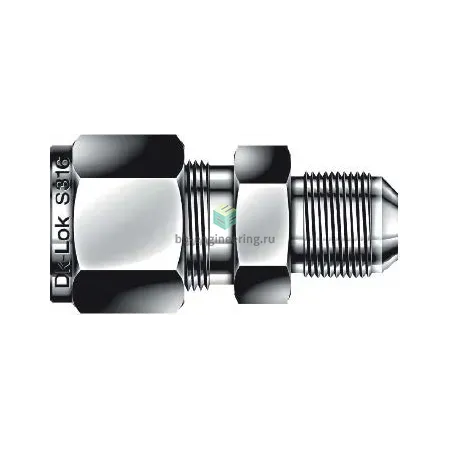

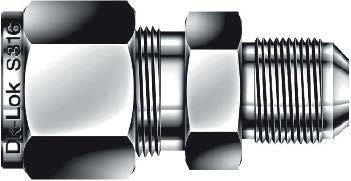

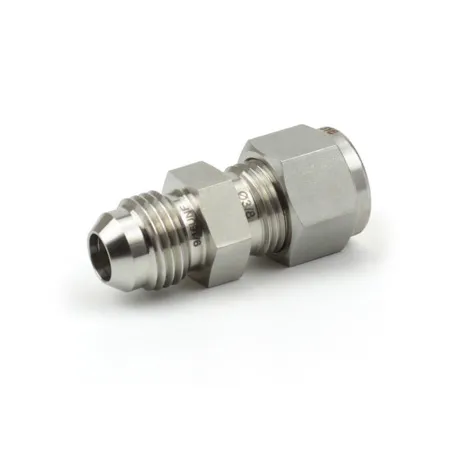

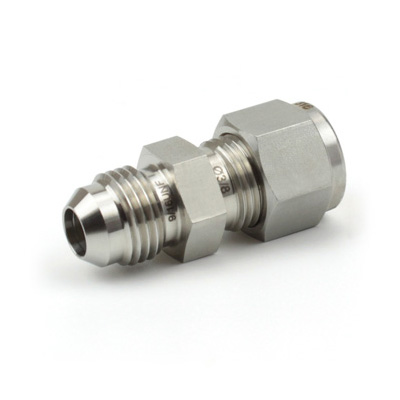

DUA2-2-SA DK-Lok - Соединитель прямой обжим-развальцовка 1/8"-1/8", нерж.

Назначение и принцип работы

Прямой соединитель обжим‑развальцовка DUA2-2-SA DK‑Lok предназначен для герметичного подключения трубок Ø1/8″ (канал 1 — трубка, канал 2 — под развальцовку) в системах измерения и переработки сред (газы, гидравлика, пар). Работает по принципу двухколецной обжимной системы: при затяжке гайки UNF 5/16"-24 обжимные кольца фиксируют трубку и формируют металло-металлическое уплотнение с конусом 37° (74°), соответствующим стандарту SAE J514 (ISO 8434-2), что обеспечивает надежность и повторяемость соединения при повышенных давлениях.

Ключевые особенности конструкции

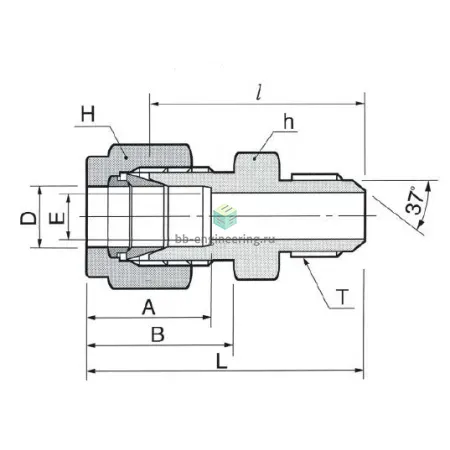

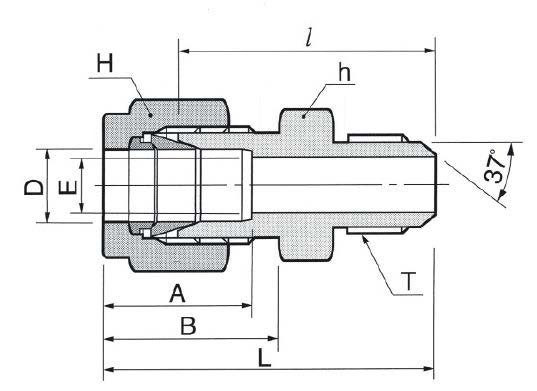

Корпус и элементы изготовления — нержавеющая сталь (материал корпуса AISI 316), двухобжимная конструкция с гайкой и двумя обжимными кольцами. Конус 37° (74°) и резьба UNF 5/16"-24 обеспечивают совместимость со стандартными измерительными линиями. Применимо для агрессивных сред благодаря 316‑й стали; тип уплотнения резьбы — не используется (герметизация — обжимом). Типичные рабочие параметры зависят от трубки и стенки, ориентировочно: давление до 400 bar (≈5800 psi) и рабочие температуры при отсутствии эластомеров от −60 °C до +260 °C (металл‑металл — выше при необходимости).

Экспертные рекомендации по применению

Подбирайте трубы с допустимым наружным диаметром 1/8″ и соответствующей толщиной стенки; срез должен быть перпендикулярным и без задиров. При сборке — навинтить гайку вручную до упора, затем затянуть дополнительно 1–1,25 оборота ключом (для первого монтажа), контролируя крутящий момент и избегая перетяжки, которая деформирует кольца. Не наносите герметик на конусные уплотнительные поверхности; при вибрации применяйте фиксирующие контр‑меры. После установки выполнить контроль на протечки и при повторном монтаже заменить обжимные кольца при видимых повреждениях.
