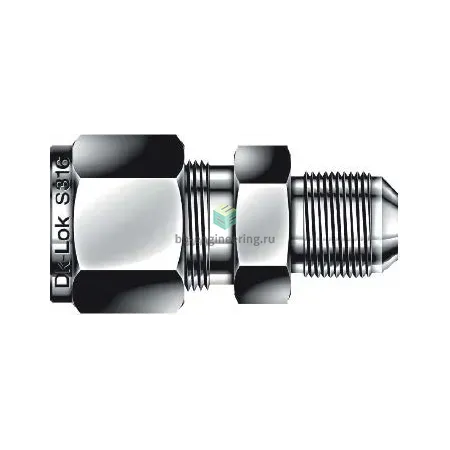

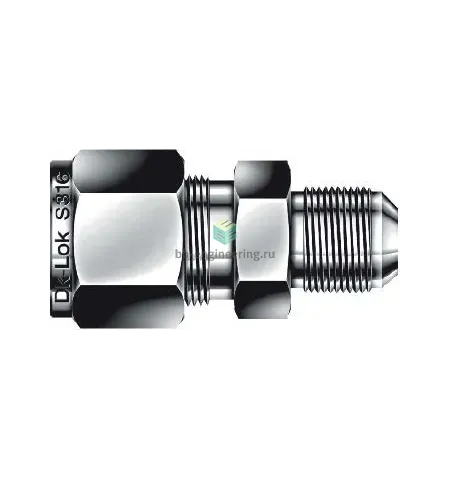

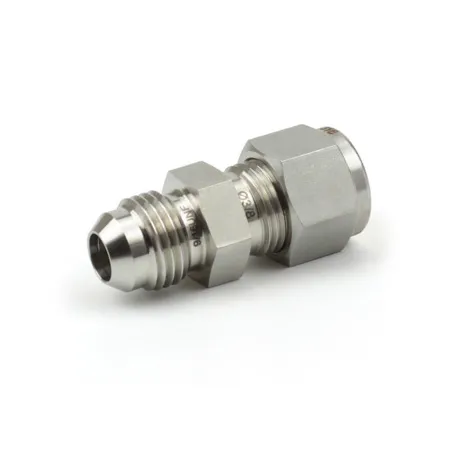

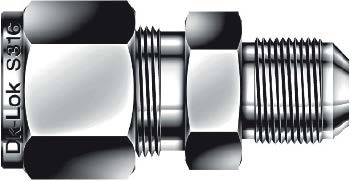

DUA2-4-SA DK-Lok - Соединитель прямой обжим-развальцовка 1/8"-1/4", нерж.

Назначение и принцип работы

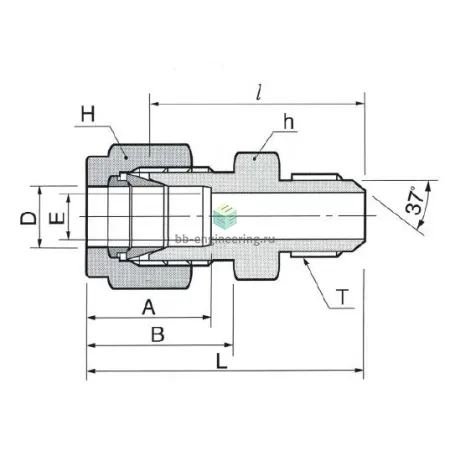

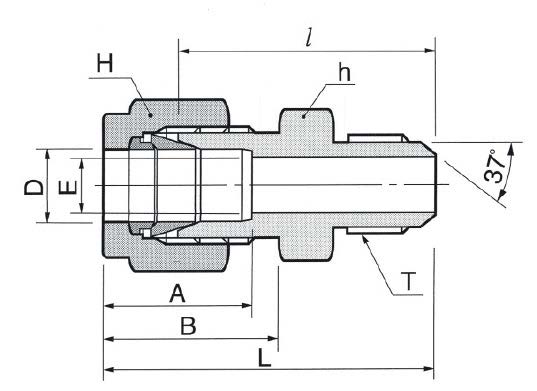

Прямой обжимной соединитель переходного типа предназначен для герметичного соединения трубки Ø1/8″ с приемным патрубком под развальцовку 1/4″. Конструкция двух обжимных колец и гайки обеспечивает металлометаллическое уплотнение: при затяжке гайки (резьба UNF 7/16"-20) переднее и заднее кольца смещаются и формируют плотную прижимную посадку на коническую поверхность с углом конуса 37° (74°), что соответствует стандарту SAE J514 / ISO 8434-2 и решает задачи трассировки сред высокого давления в технологических, гидравлических и лабораторных системах.

Ключевые особенности конструкции

Корпус и фитинговые элементы — нержавеющая сталь AISI 316, стойкая к агрессивным средам и коррозии. Тип конструкции: двухкольцевой обжим (double ferrule) обеспечивает устойчивость к вибрациям и механическому сдвигу. Подключения: канал 1 — трубка 1/8″, канал 2 — развальцовка 1/4″; гайка UNF 7/16"-20. Для типичных исполнений аналогичных размеров рабочее давление достигает порядка 6000 psi (~414 бар) в зависимости от стенки трубки и материала, температурный диапазон эксплуатации без дополнительных эластомерных уплотнений примерно −60…+200 °C, ограничен параметрами трубопровода и среды.

Экспертные рекомендации по применению

Подбирайте трубку строго по номинальному Ø1/8″ и рекомендованной толщине стенки; торец трубки должен быть чистым и перпендикулярным. Монтировать: вставить трубку до упора, затянуть гайку по регламенту производителя (фиксировать усилие динамометрическим ключом или следуя процедуре «рукой + указанное число оборотов»), избегать перетяжки — это деформирует кольца. Типичные ошибки: неполная посадка заднего кольца, повторное использование деформированных колец, применение паст для резьб на металлометаллическом уплотнении. Перед вводом в эксплуатацию провести пробное гидравлическое испытание и контроль на утечки.
