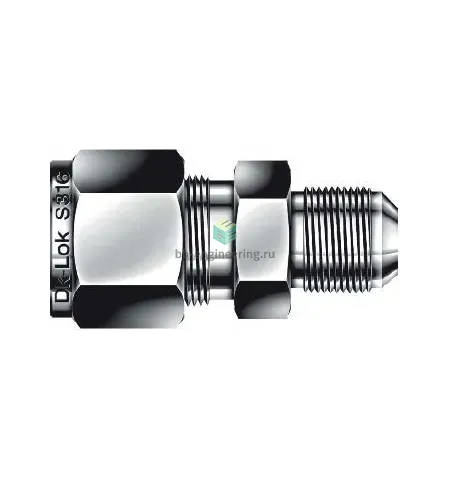

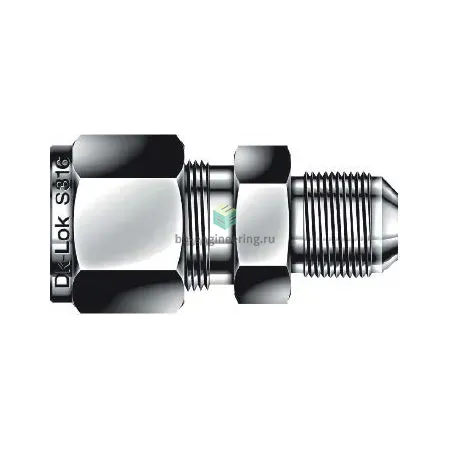

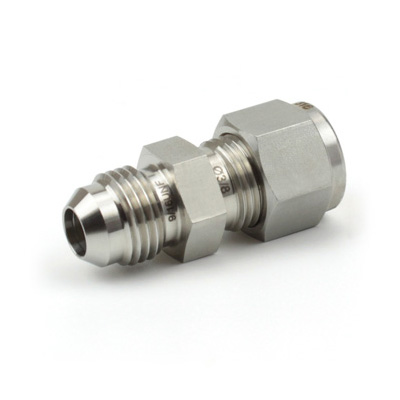

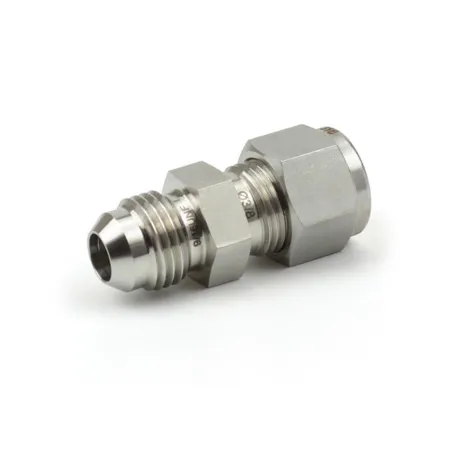

DUA20-20-SA DK-Lok - Соединитель прямой обжим-развальцовка 1 1/4"-1 1/4", нерж.

Назначение и принцип работы

Соединитель прямой обжим‑развальцовка DUA20‑20‑SA служит для герметичного соединения 1 1/4″ металлической трубки и ответной развальцованной линии с применением 37° конуса (указано 37° (74°)). Принцип — двухфланцевая система: две обжимные гильзы и гайка создают металл‑в‑металл уплотнение на конической поверхности, обеспечивая надежную герметизацию без применения уплотнительных элементов резьбы. Изделие соответствует стандарту SAE J514 (ISO 8434‑2) и рассчитано на применение в гидравлике, пневматике, системах трубопроводной арматуры и технологических линиях с рабочими средами жидкостей и газов.

Ключевые особенности конструкции

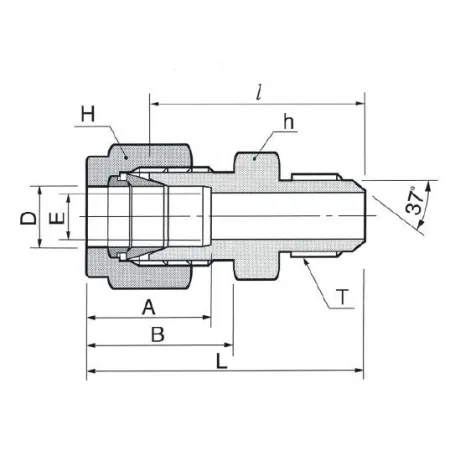

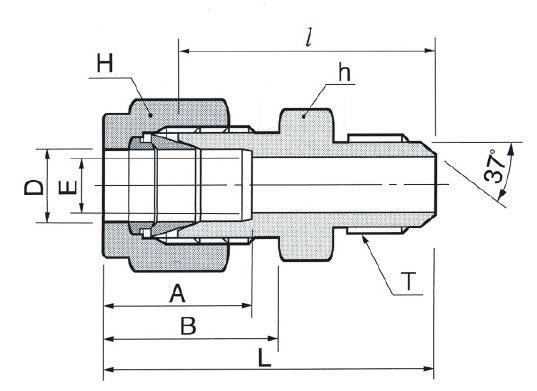

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, что обеспечивает стойкость к коррозии и совместимость с агрессивными средами. Гайка имеет резьбу UNF 1 5/8″‑12. Тип конструкции — обжим трубки двумя обжимными кольцами и гайкой; конический угол 37° формирует основное уплотнение. Рабочие параметры зависят от диаметра и толщины стенки трубки: соединение рассчитано по требованиям SAE J514; в типичных гидросистемах при правильной толщине стенки эксплуатационное давление может быть в диапазоне сотен бар. Температурный диапазон определяется средой и материалом — для стандартных гидравлических сред ориентировочно −50…+260 °C; при металл‑в‑металл уплотнении возможны более широкие пределы.

Экспертные рекомендации по применению

При подборе сверяйте наружный диаметр и толщину стенки трубки 1 1/4″ и требуемую нагрузку по SAE J514. Обеспечьте правильную развальцовку канала 2 и чистоту посадочных поверхностей; используйте рекомендованные момент затяжки производителя и избегайте перетяжки — это уменьшает ресурс гильз. Проверяйте совместимость рабочей среды с AISI 316 и при наличии агрессивных сред рассчитывайте защиту от электрохимической коррозии. После монтажа — обязательный опрессовочный тест и контроль утечек.
