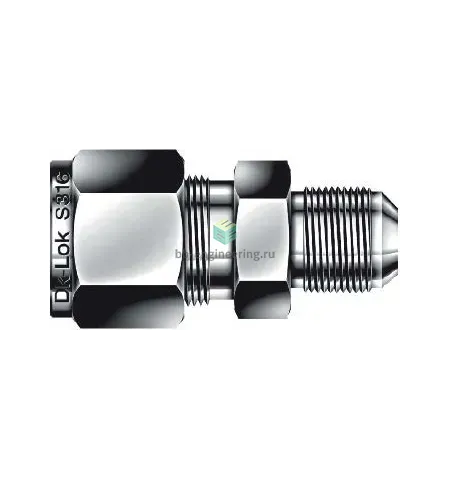

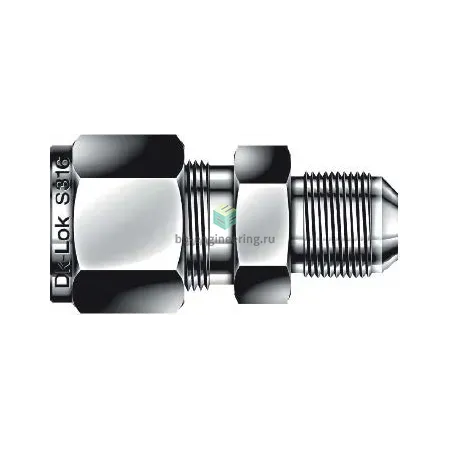

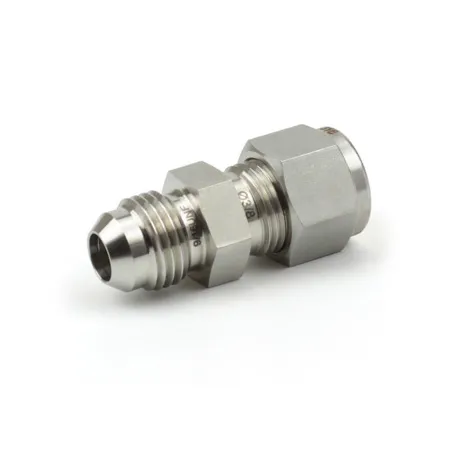

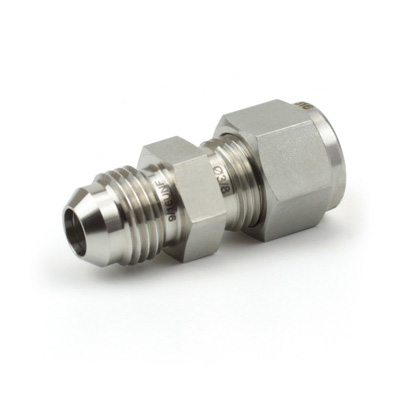

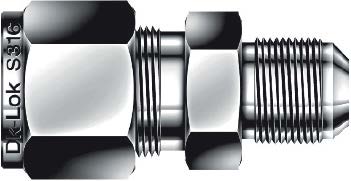

DUA24-24-SA DK-Lok - Соединитель прямой обжим-развальцовка 1 1/2"-1 1/2", нерж.

Назначение и принцип работы

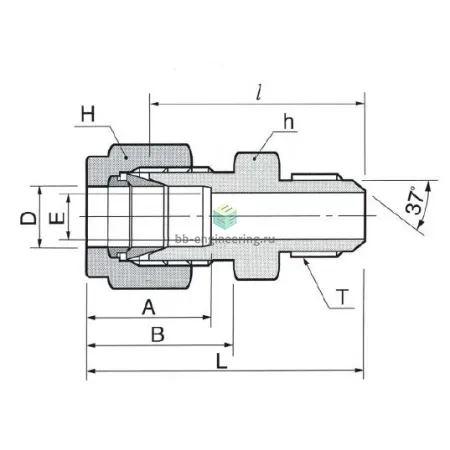

Соединитель прямой обжим‑развальцовка предназначен для герметичного присоединения трубки Ø 1 1/2″ к элементам с развальцованным концом 1 1/2″ и обеспечивает уплотнение металлом по конической поверхности 37° (74°). Конструкция с обжимом трубки с помощью двух обжимных колец и гайки формирует механическое металлическое уплотнение без применения дополнительных уплотнительных материалов, выдерживает рабочие среды гидравлики, аналитики и технологических линий и соответствует стандарту SAE J514 (ISO 8434‑2). Упаковка резьбы гайки — UNF 1 7/8″‑12.

Ключевые особенности конструкции

Корпус и обжимные кольца выполнены из стали нержавеющей AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с маслами, газами и паром. Конический угол 37° (74°) обеспечивает надежное металл‑по‑металлу уплотнение; двухколечная схема — переднее кольцо для герметизации и заднее — для фиксации трубки и предотвращения проскальзывания. Соответствие SAE J514 (ISO 8434‑2) определяет эксплуатационные характеристики в зависимости от толщины и материала трубки; ориентировочный рабочий диапазон давлений при типичных конфигурациях — порядка сотен бар (см. таблицы производителя). Температурный диапазон эксплуатации определяется средой и трубкой, при металлическом уплотнении обычно допускают от низкотемпературных режимов до нескольких сотен °C; уточняйте по контактам DK‑Lok.

Экспертные рекомендации по применению

Подбирайте толщину трубки и стенку по таблицам давления для 1 1/2″; выполняйте точную развальцовку и зачистку кромки перед сборкой. Сборка — посадка гайки по предусмотренным для данного размера моментам/числу оборотов от ручной затяжки (использовать динамометрический ключ по рекомендациям производителя). Не допускать повторного многократного использования обжимных колец без инспекции — возможна потеря герметичности. Перед пуском провести гидростатическую пробу и контролировать зоны изгиба и вибрации вблизи фитинга.
