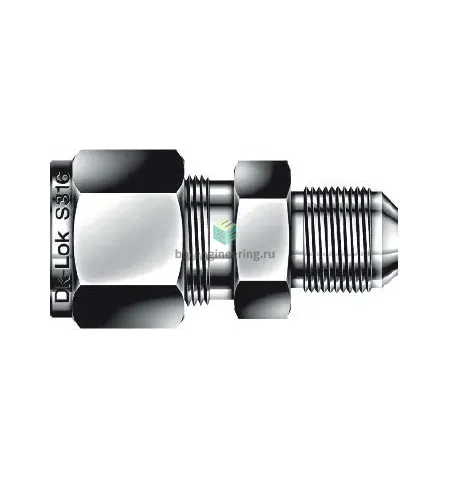

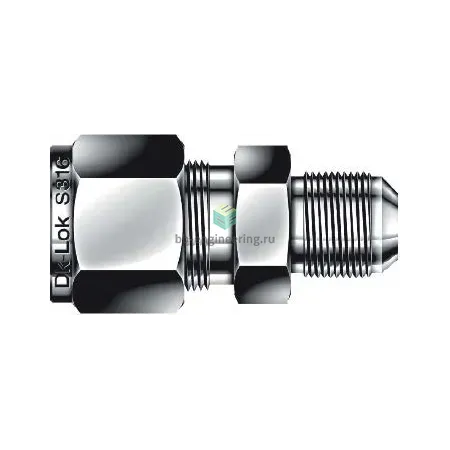

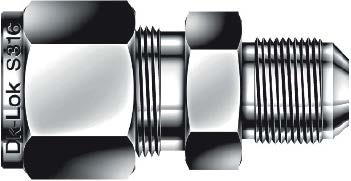

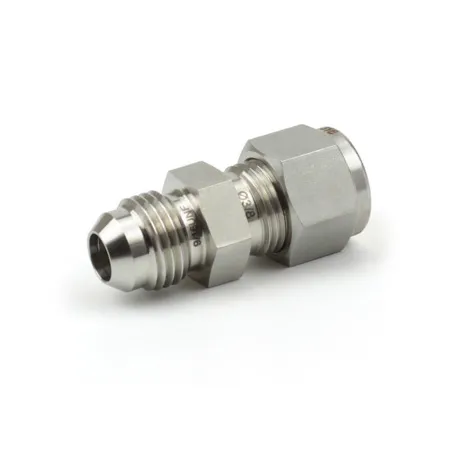

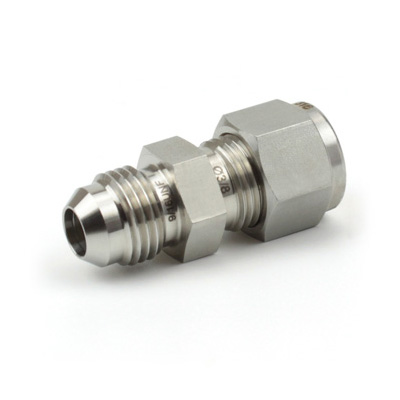

DUA32-32-SA DK-Lok - Соединитель прямой обжим-развальцовка 2"-2", нерж.

Назначение и принцип работы

Соединитель прямой обжим‑развальцовка 2″–2″ предназначен для герметичного соединения трубных магистралей в системах гидравлики, пневматики, тепло- и технологических сред, где требуется переход от обжимного трубного соединения к развальцованной посадке. Работает по принципу комбинированного уплотнения: одна сторона — обжим трубки двумя обжимными кольцами и гайкой, другая — развальцовка с 37° (74°) конической поверхностью. Резьба гайки — UNF 2 1/2"-12; исполнение соответствует SAE J514 (ISO 8434-2), обеспечивает повторяемое уплотнение при правильном монтаже.

Ключевые особенности конструкции

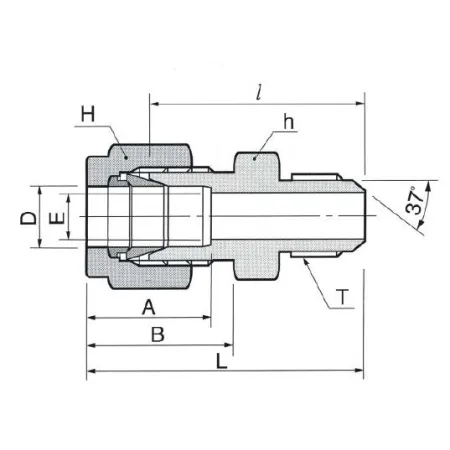

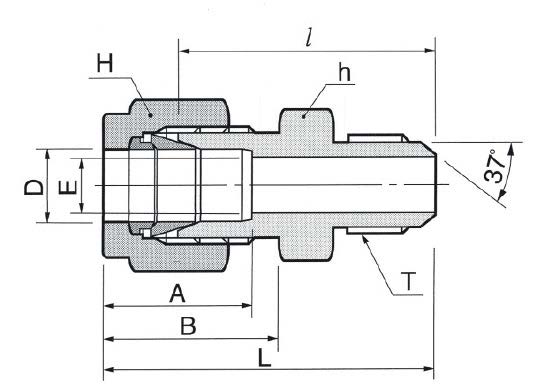

Корпус и рабочие элементы изготовлены из нержавеющей стали (материал корпуса AISI 316), что обеспечивает коррозионную стойкость и химическую совместимость. Конструкция с двумя обжимными кольцами исключает ослабление при вибрации; коническая поверхность 37° (74°) обеспечивает металл‑в‑металл герметичность на фланце развальцовки. Рекомендуемые рабочие среды: минеральные и синтетические масла, вода, сжатый воздух, агрессивные среды согласно совместимости AISI 316. Рабочие температуры типично лежат в диапазоне от −196°C (крио) до +400°C в зависимости от среды и уплотнений; рабочее давление зависит от толщины трубки и условий и должно проверяться по паспортным таблицам производителя и стандарту SAE J514.

Экспертные рекомендации по применению

Подбирайте толщину и тип трубки под номинал 2" и рабочее давление; используйте оригинальные обжимные кольца DK‑Lok и соблюдайте рекомендованный момент затяжки гайки. Перед монтажом проверьте качество развальцовки и отсутствие заусенцев, не используйте повторно деформированные кольца. При пуске системы контролируйте утечки и избегайте резких температурных перепадов; при агрессивных средах рассматривайте дополнительные покрытия и выбор уплотнений. Для расчёта допустимого давления и длительной эксплуатации руководствуйтесь техническим паспортом и стандартом SAE J514.
