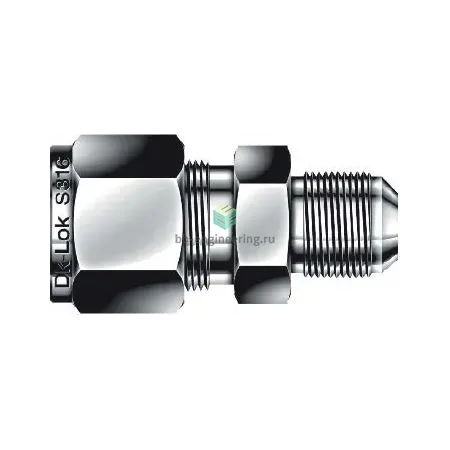

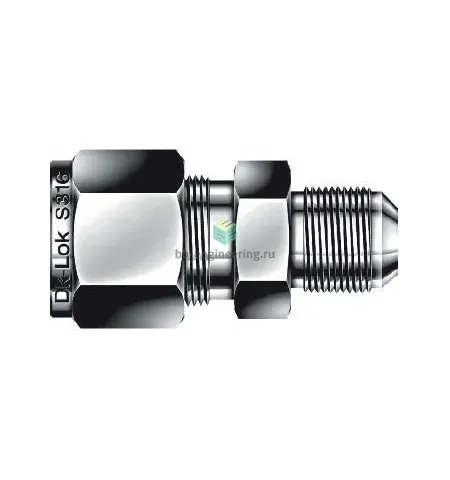

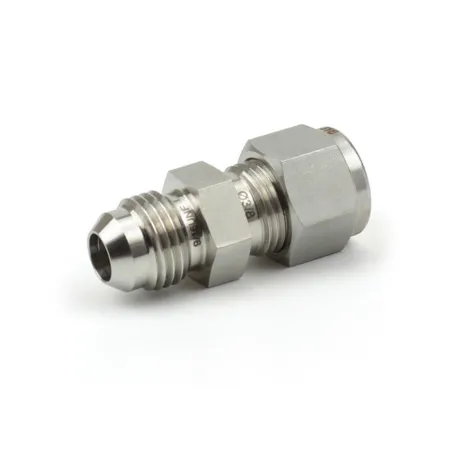

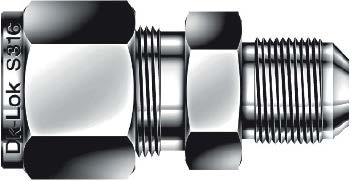

DUA4-4-SA DK-Lok - Соединитель прямой обжим-развальцовка 1/4"-1/4", нерж.

Назначение и принцип работы

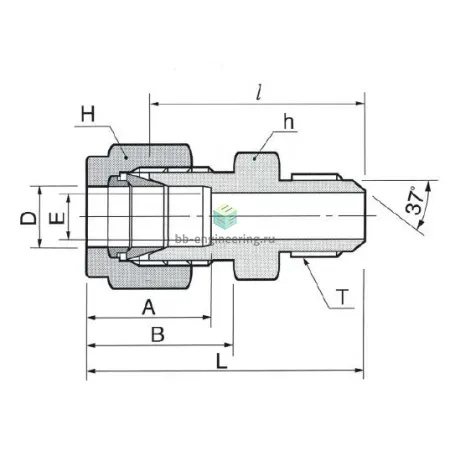

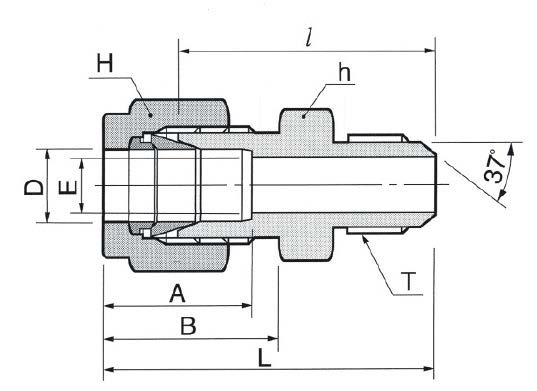

Прямой соединитель обжим‑развальцовка предназначен для герметичного соединения трубопроводов диаметром 1/4″ (6,35 мм) в гидравлических, пневматических и технологических системах. Одна сторона — обжимная конструкция с двумя обжимными кольцами и гайкой, вторая — под развальцовку с конической поверхностью 37° (74°). Герметизация достигается механическим прижатием обжимных колец к трубке и металлическим уплотнением 37° на развальцованной части. Соответствует стандарту SAE J514 (ISO 8434-2) и рассчитан на промышленные давления и температуры в соответствии с материалом AISI 316.

Ключевые особенности конструкции

Материал корпуса — нержавеющая сталь AISI 316; общее исполнение — нержавеющая сталь, устойчивая к коррозии. Резьба гайки UNF 7/16"-20. Конструкция без резиновых уплотнений, поэтому допускает широкий температурный диапазон и агрессивные рабочие среды (масла, топлива, вода, многие коррозийные агенты). При типичных применениях диаметра 1/4″ такие соединения выдерживают статическое давление порядка сотен бар (практически — до ~6000 psi/≈413 bar в зависимости от конфигурации трубки и стенки) и рабочие температуры от низких криогенных значений до нескольких сотен °C в зависимости от среды и условий эксплуатации.

Экспертные рекомендации по применению

Перед монтажом убедиться в чистоте трубки и правильной развальцовке под 37°; кромки должны быть обезжирены и без заусенцев. При установке применять рекомендованный производителем момент затяжки и порядок — сначала лёгкая посадка, затем шаговая доза затяжки для равномерного смещения обжимных колец. Избегать перекоса и боковой нагрузки, обеспечивать опоры и виброгасящие элементы в агрессивной среде. Не использовать для уплотнения газов высокой коррозийности без проверки совместимости материалов; при ремонте заменять обжимные кольца во избежание протечек.
