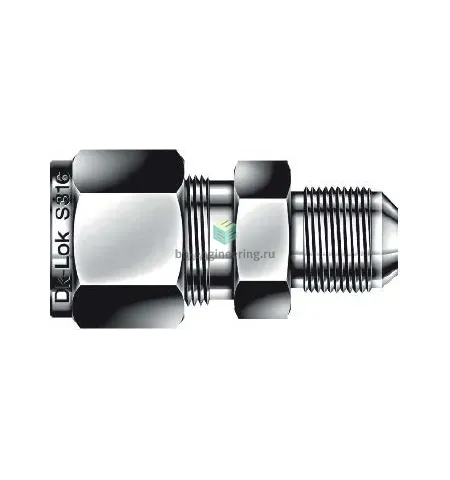

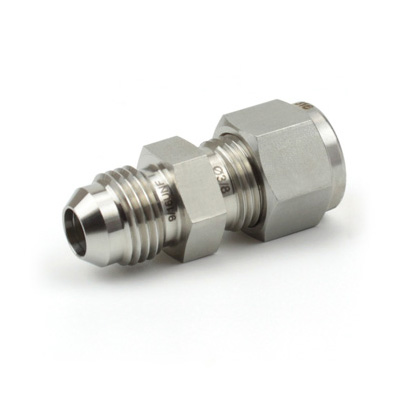

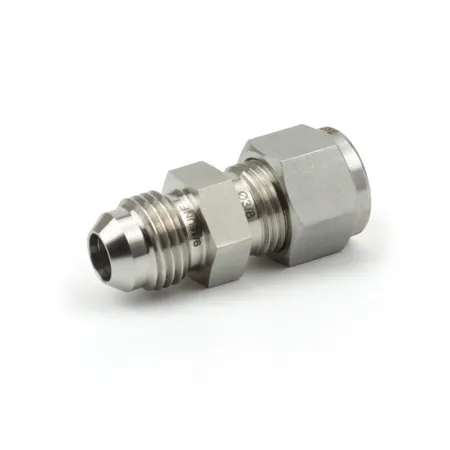

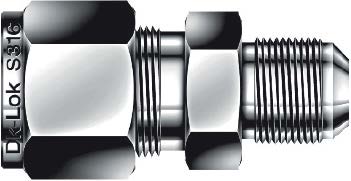

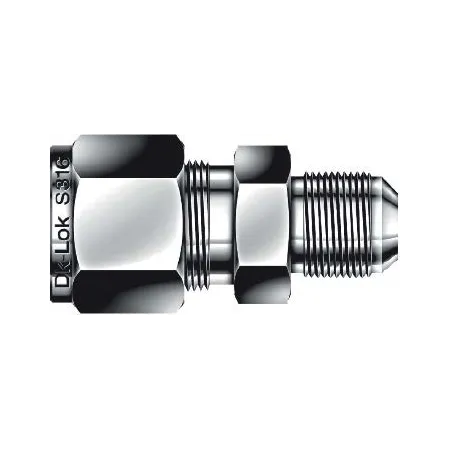

DUA6-4-SA DK-Lok - Соединитель прямой обжим-развальцовка 3/8"-1/4", нерж.

Назначение и принцип работы

Соединитель прямой обжим‑развальцовка предназначен для перехода между трубкой Ø 3/8″ и развальцованным под 1/4″ присоединением в системах КИПиА, гидравлики и технологических линиях. Работает по принципу двухобжимного уплотнения: при затяжке гайки UNF 7/16"-20 задние и передние обжимные кольца смещаются и формируют металл‑к‑металлу уплотнение на конусе 37° (74°), соответствующем стандарту SAE J514 (ISO 8434-2). Конструкция исключает применение резьбовых уплотнений на месте соединения конуса и обеспечивает герметичность для жидкостей и газов в рабочих трубопроводах.

Ключевые особенности конструкции

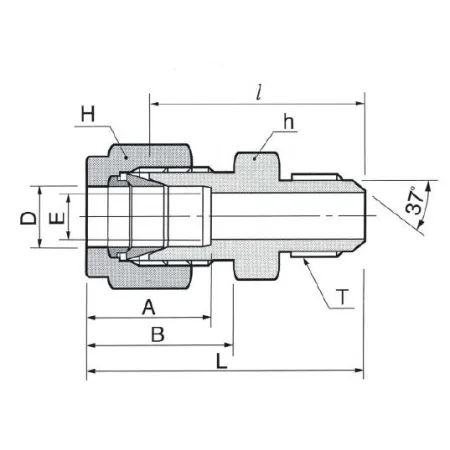

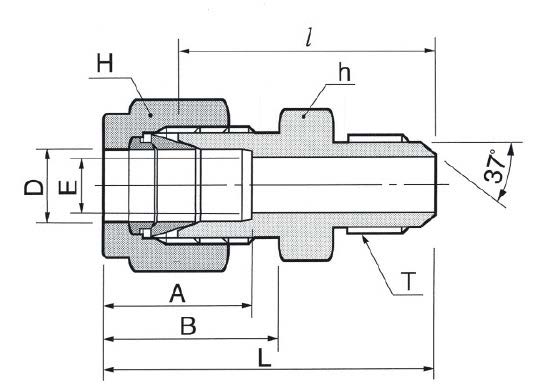

Корпус и все силовые элементы изготовлены из нержавеющей стали (материал корпуса AISI 316), конструкция — обжим трубки с помощью двух обжимных колец и гайки. Резьба гайки: UNF 7/16"-20; подключение: 3/8″ (трубка) — 1/4″ (под развальцовку). Тип уплотнения резьбы отсутствует, уплотнение реализуется через конус 37° (74°). Применяется для агрессивных сред благодаря AISI 316; типичные рабочие давления для подобных композиций достигают ≈420 бар (≈6000 psi) в зависимости от монтажного исполнения и диаметра трубки; температурный диапазон ориентировочно −60…+200 °C в зависимости от среды и дополнительных уплотнений.

Экспертные рекомендации по применению

Перед монтажом отрезать трубку по размеру, снять фаску и тщательно удалить задирки (Ø 3/8″ ≈ 9,525 мм). Установить переднюю и заднюю обжимные втулки, зажать гайку пальцами, затем повернуть на 1–1,25 оборота для первичной опрессовки (или согласно таблице моментов производителя). Не использовать герметики на рабочем конусе; при необходимости применять только разрешённые для нержавеющей стали материалы. Избегать комбинирования с мягкими материалами без изоляции, фиксировать трубопровод от вибраций, проводить контроль герметичности при рабочем давлении и после термонагрузок. При повторном монтаже заменять обжимные кольца во избежание утечек.
