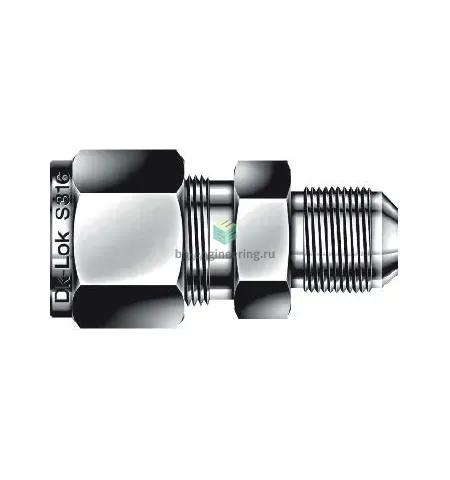

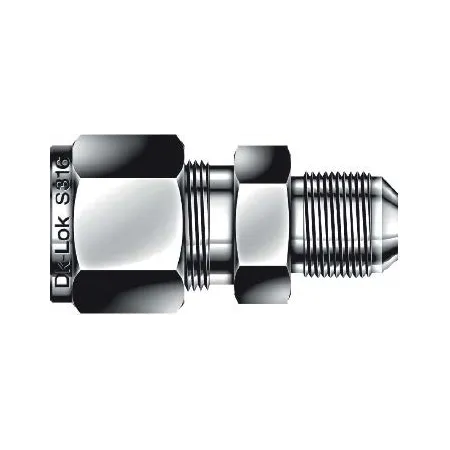

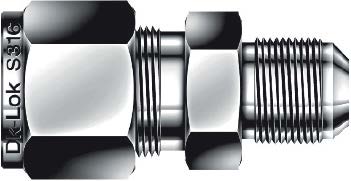

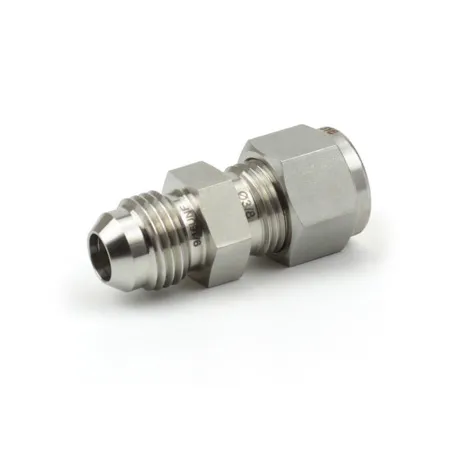

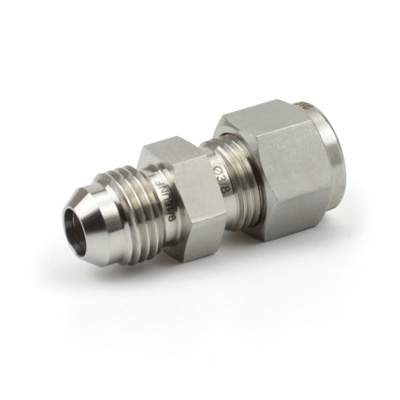

DUA6-6-SA DK-Lok - Соединитель прямой обжим-развальцовка 3/8"-3/8", нерж.

Назначение и принцип работы

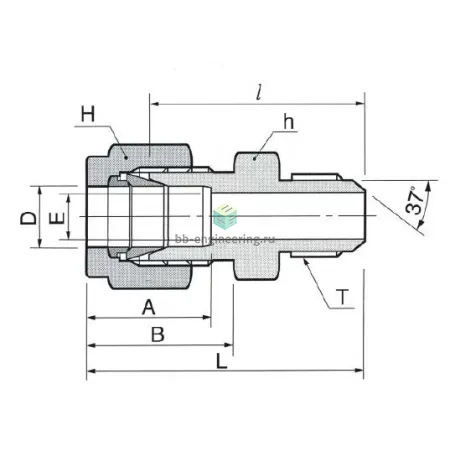

Прямой соединитель обжим‑развальцовка предназначен для перехода между 3/8″ трубной линией и 3/8″ развальцованным подключением с герметизацией металлическим конусом 37° (угол между стенками 74°). Конструкция по стандарту SAE J514 (ISO 8434‑2) обеспечивает металлическое уплотнение конус‑по‑конусу и фиксацию трубки с помощью двух обжимных колец и гайки с резьбой UNF 9/16″‑18. Решает задачи обеспечения герметичности в системах измерения, КИПиА и гидравлики при давлении, зависящем от толщины стенки трубки (в типичных конфигурациях до ~250–420 бар), и при рабочих температурах, ограниченных средой и уплотнениями (ориентировочно от −60 °C до +260 °C).

Ключевые особенности конструкции

Корпус и элементы выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах, совместимость с гидравлическими маслами, водой и технологическими газами. Уплотнение реализовано без резьбового сальника (Тип уплотнения резьбы: —) — герметичность достигается 37° конусом и обжимными кольцами. Тип исполнения — обжим трубки двумя феррулами и гайкой; подключение: канал 1 — 3/8″ (трубка), канал 2 — 3/8″ (под развальцовку). Соответствие SAE J514 / ISO 8434‑2 гарантирует взаимозаменяемость и допуски, критичные для высокого давления и вибронагрузок.

Экспертные рекомендации по применению

При подборе учитывайте наружный диаметр и толщину стенки трубки, соответствие развальцовки и резьбы UNF 9/16″‑18. Монтировать на чистые торцы труб, обеспечить правильную посадку феррулов (глубина вставки и последовательность затяжки по инструкции производителя). Избегайте повторного использования феррулов при демонтаже — это частая причина подтекания. Для нержавеющей стали рекомендован легкий антипригарный состав на резьбу во избежание прикипания; при вибрации рассмотрите фиксирующие элементы. Провести гидростатическую и газовую проверку герметичности после монтажа.
