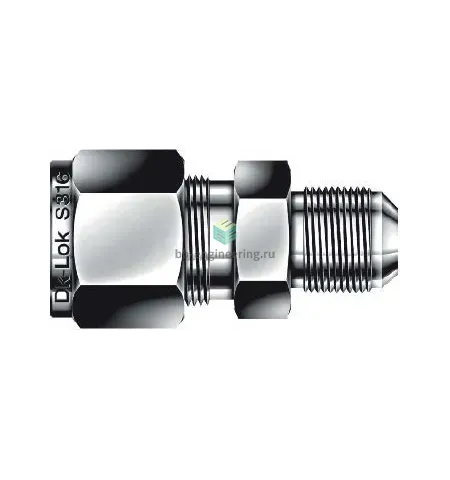

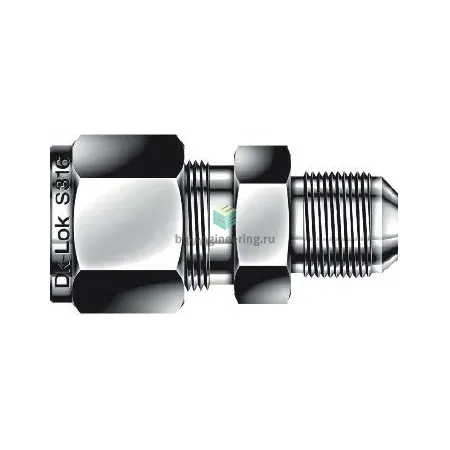

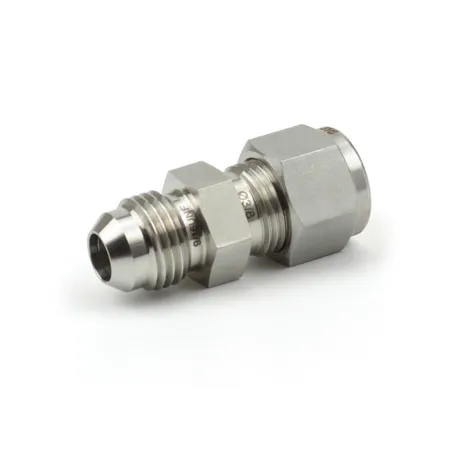

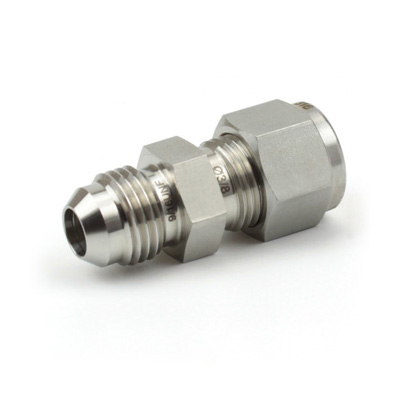

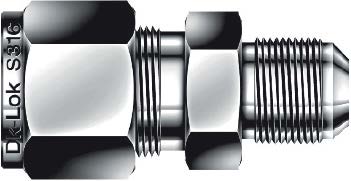

DUA8-8-SA DK-Lok - Соединитель прямой обжим-развальцовка 1/2"-1/2", нерж.

Назначение и принцип работы

Соединитель прямой обжим‑развальцовка 1/2"–1/2" предназначен для герметичного присоединения металлических трубок Ø 1/2" (12,7 мм) к развальцованным или фланцевым переходам в гидравлических и технологических системах. Работает по принципу металлометаллического уплотнения 37° (74°) конуса: при затяжке гайки UNF 3/4"-16 обжимные кольца (две феррулы) пластически деформируются и фиксируют трубку, обеспечивая утечко‑ и виброустойчивый шов в соответствии со стандартом SAE J514 (ISO 8434-2).

Ключевые особенности конструкции

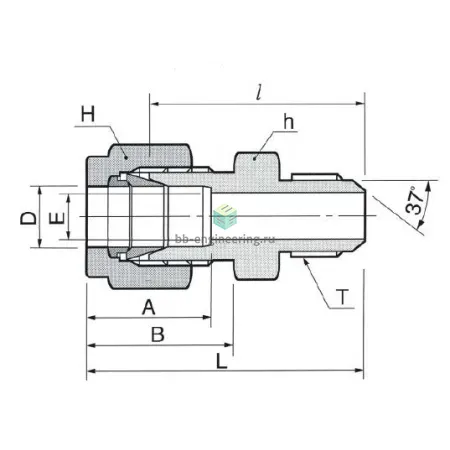

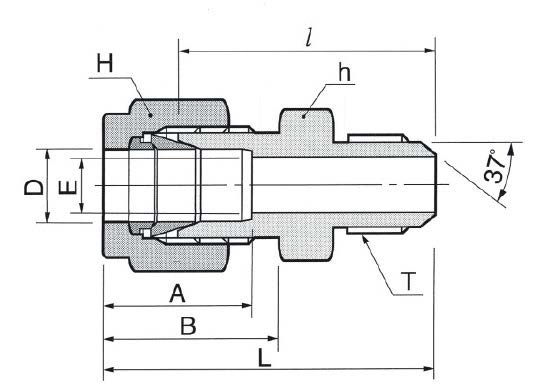

Корпус и феррулы из нержавеющей стали AISI 316 обеспечивают коррозионную стойкость и совместимость с агрессивными средами (гидравлические масла, вода, пар, многие химреагенты). Двухферрульная конструкция улучшает центрирование и противодействие расщёлкиванию при вибрации. Тип исполнения — обжим трубки с помощью двух обжимных колец и гайки; резьба гайки UNF 3/4"-16. Типичная рабочая область для подобных соединений — давления до ≈420 бар и температуры от −60 °C до +400 °C (зависит от среды и режима).

Экспертные рекомендации по применению

Подбирайте по наружному диаметру 12,7 мм и по резьбе UNF 3/4"-16; перед сборкой обрежьте трубку под прямым углом, удалите фаски и задиры. Сборка: затянуть гайку от руки, затем доворот ключом согласно таблице моментов (обычно 1–1,25 оборота после ручной затяжки для двойной феррулы) — уточнять по паспорту производителя. Избегайте перекоса и чрезмерной затяжки (повреждение феррул), не используйте на трубках с трещинами или повреждениями. Регулярно контролируйте герметичность при вводе в эксплуатацию и после циклов давления.
