DXR12-12-6-6-SA DK-Lok - Крестовина X-образная обжимная 3/4-3/8", нерж.

Назначение и принцип работы

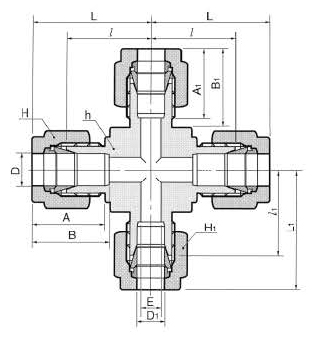

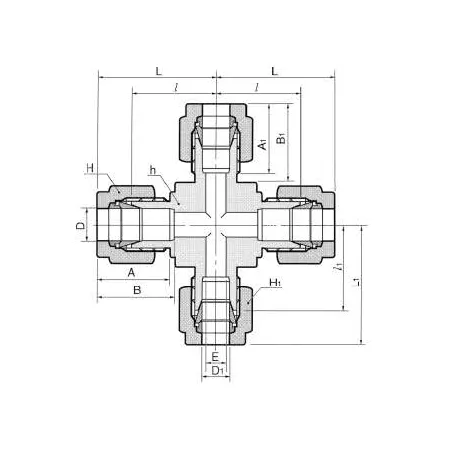

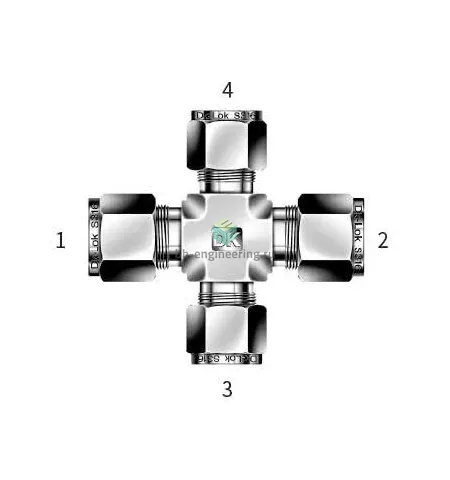

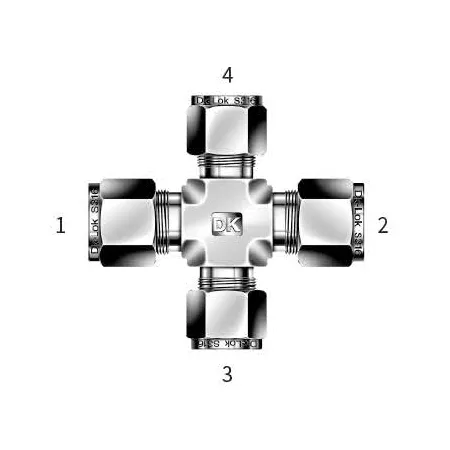

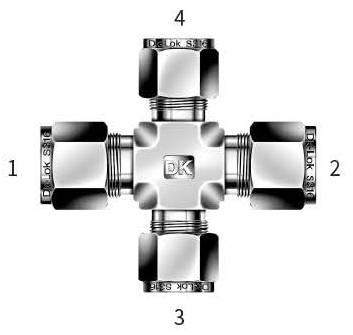

Крестовина X-образная обжимная для труб DK-Lok предназначена для распределения и объединения технологических и измерительных линий в системах КИПиА, пробоотборе и монтажных коллекторах. Конструкция с разными диаметрами подключения (канал 1 — 3/4″ трубка, канал 2 — 3/8″ трубка; исполнение 3/4-3/8″) позволяет соединять линии разных сечений без дополнительных переходников. Уплотнение обеспечивается классической обжимной системой — каждая ответвь комплектуется гайкой и двумя обжимными кольцами (фронтальная и задняя втулки), формирующими металл-металл уплотнение при завинчивании гайки; резьбовое уплотнение не применяется.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, материал применим для широкого спектра рабочих сред: инертные и агрессивные газы, пар, нефте- и химизделия, вода. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; форма — крестовина X-образная с четырьмя ответвлениями. Тип уплотнения резьбы: отсутствует (уплотнение — обжимное). Ориентировочные эксплуатационные параметры зависят от наружного диаметра и толщины стенки трубки; для аналогичных обжимных фитингов DK-Lok рабочее давление в типовых применениях бывает в пределах до ~300–400 бар, температурный диапазон при отсутствии уплотнителей — от криогенных значений до сотен градусов Цельсия; при использовании стандартных полимерных уплотнений верхняя граница ограничена свойствами материала (см. таблицы производителя).

Экспертные рекомендации по применению

При подборе учитывайте сочетание 3/4″ и 3/8″ линий и требуемое рабочее давление — используйте трубы с достаточной толщиной стенки. Перед монтажом обрежьте, развальцуйте и обезнаградьте кромки, вставьте трубку до упора в седло; для крестовины затягивайте гайки попарно (противоположные каналы) по рекомендуемой производителем моментной таблице, избегайте перетяжки и повторного использования обжимных колец. Выполняйте гидро- или пневмотестирование на проектном давлении, контролируйте вибрацию и температурные циклы; при агрессивных средах и повышенных температурах сверяйтесь с таблицами совместимости AISI 316 и рекомендациями DK-Lok.
