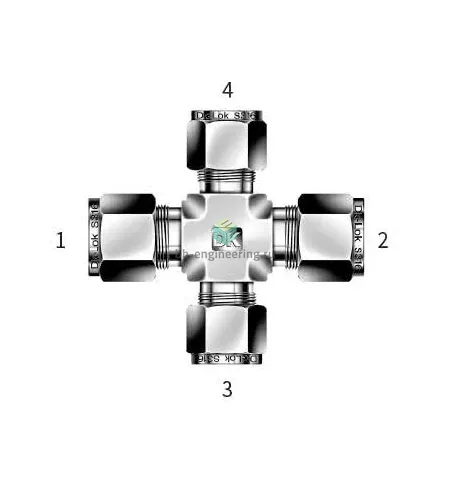

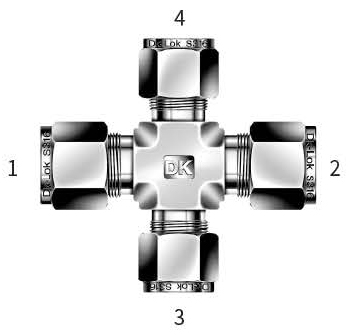

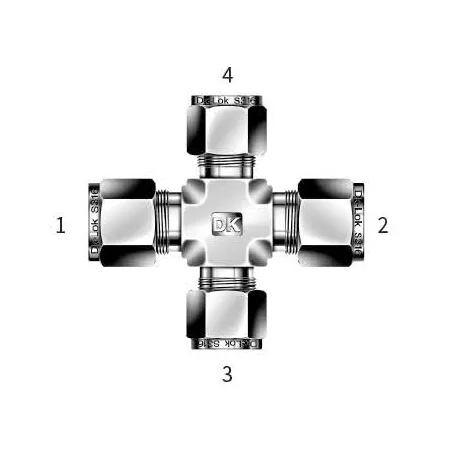

DXR16M-6M-6M-6M-SA DK-Lok - Крестовина X-образная обжимная 16-6 мм, нерж.

Назначение и принцип работы

X‑образная обжимная крестовина предназначена для разветвления и соединения трубопроводов приборного и технологического назначения: одна ветвь под трубку Ø16 мм и три ветви под трубки Ø6 мм. Принцип работы — механическое уплотнение через систему из двух обжимных колец (фитильных феррул) и гайки: при затяжке гайки наружная феррула прижимается к трубке и внутренней ферруле, формируя герметичный металлический или металл‑полимерный контакт без применения уплотнения резьбы.

Ключевые особенности конструкции

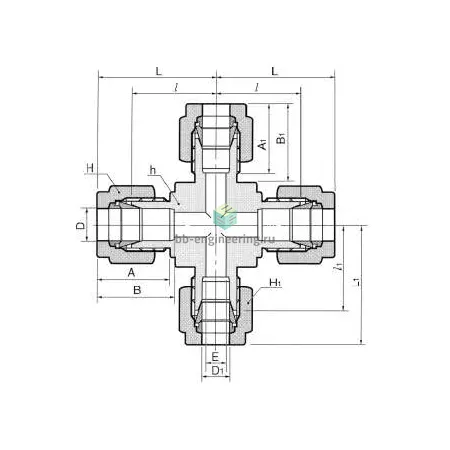

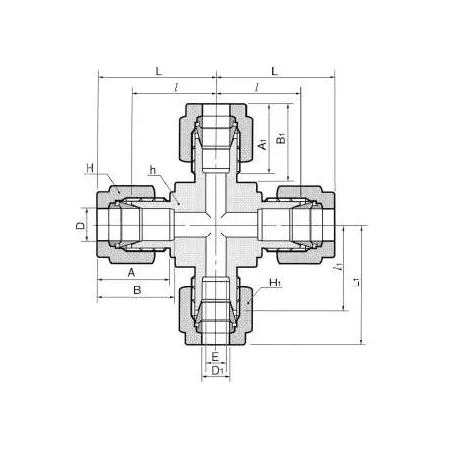

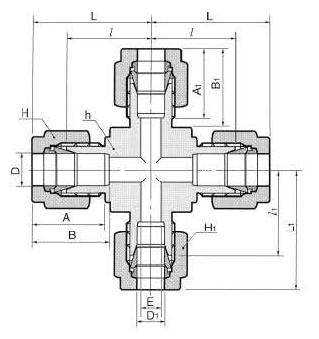

Корпус и все рабочие элементы — нержавеющая сталь AISI 316, обеспечивает коррозионную стойкость и совместимость с водой, паром, гидравлическими жидкостями и инертными газами. Форма — крестовина X‑образная с переходом 16→6 мм. Конструкция — двухфerrуловая (две обжимные кольца + гайка). Тип уплотнения резьбы отсутствует (герметизация — обжим). Типичные эксплуатационные диапазоны: рабочее давление сильно зависит от диаметра и толщины стенки трубки — для типичных вариантов трубок давление до 400–600 бар; температурный диапазон: при полимерных уплотнениях −60…+260 °C, при металлическом уплотнении — до ≈+450 °C.

Экспертные рекомендации по применению

Подбирайте фитинг строго под Ø16 мм и Ø6 мм с рекомендованной толщиной стенки по таблице производителя. Подготовка трубки — ровный обрез, снятие заусенцев, полная посадка до упора. Затяжка: довести гайку до «пальцевой» посадки, затем затянуть по рекомендуемому числу оборотов или по моменту (см. инструкцию DK‑Lok); избегать перетяжки. Обеспечьте опоры и компенсацию вибраций, планируйте доступ для обслуживания. При пуске выполнять пробное опрессовывание и проверку герметичности (пневматически/гидравлически) перед эксплуатацией; перед разборкой сбрасывать давление и удалять среду.
