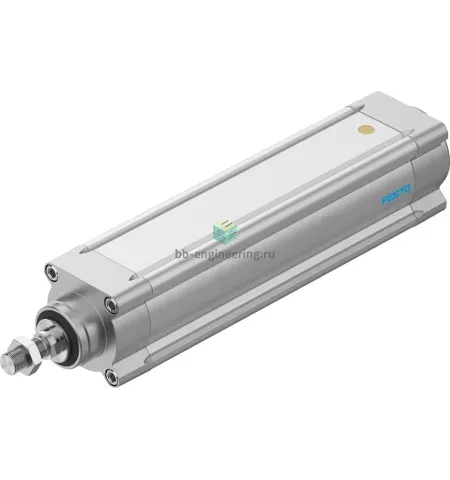

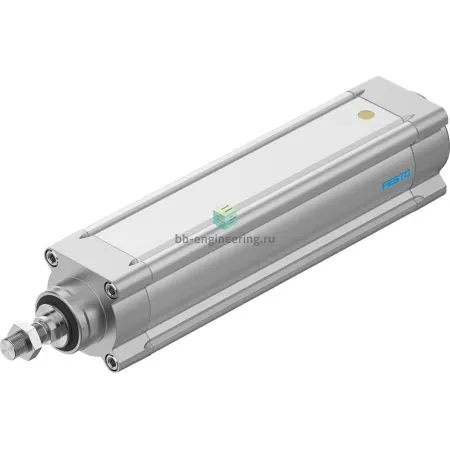

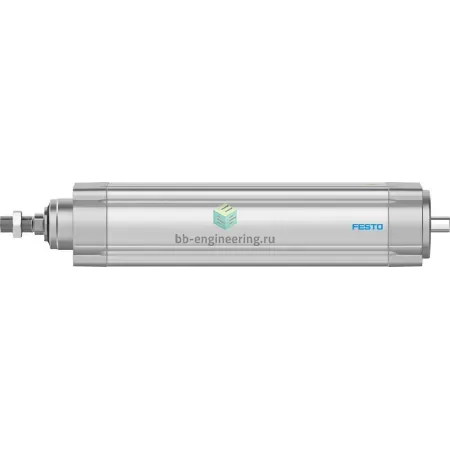

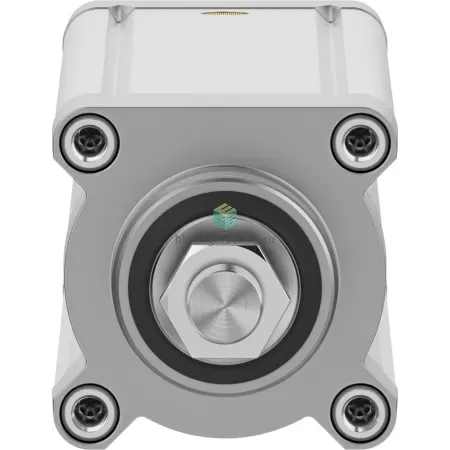

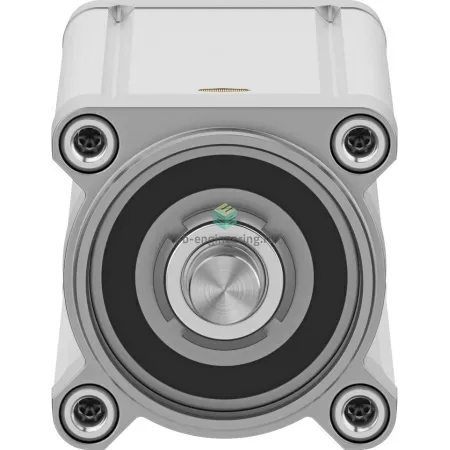

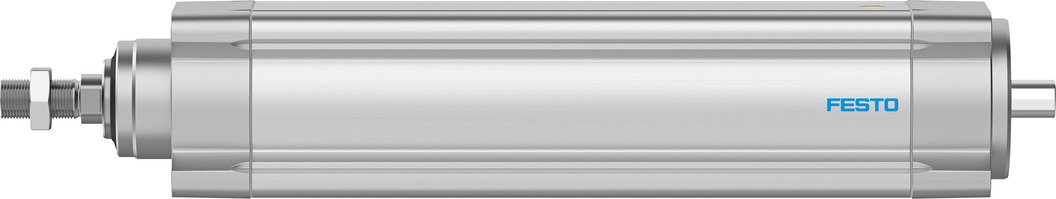

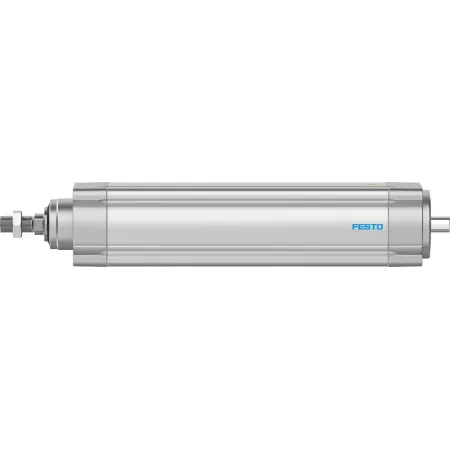

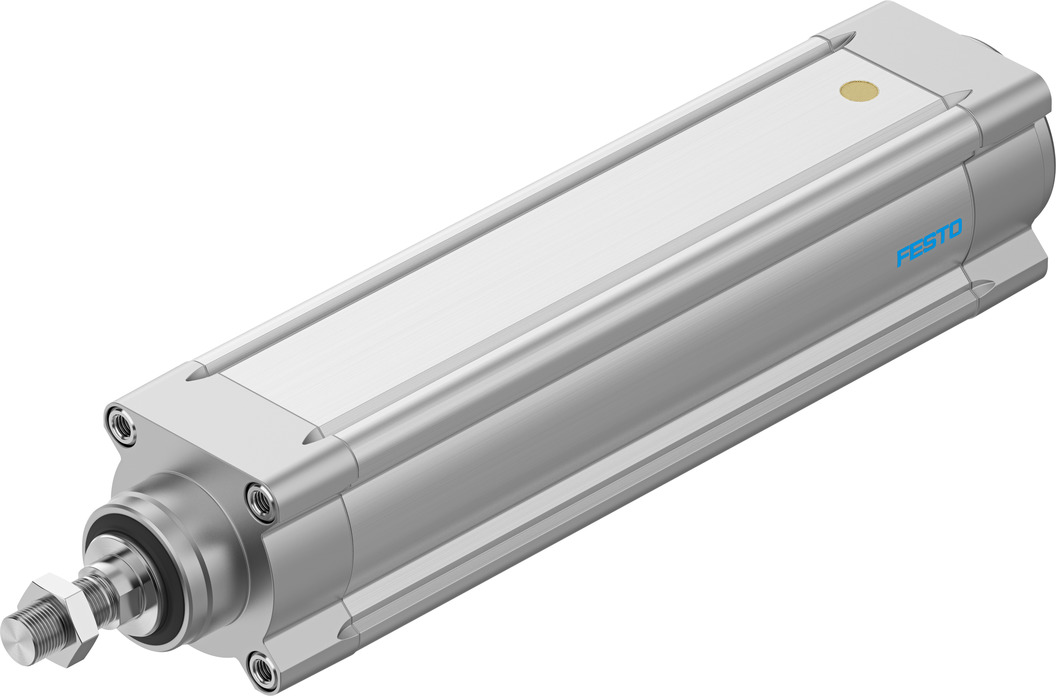

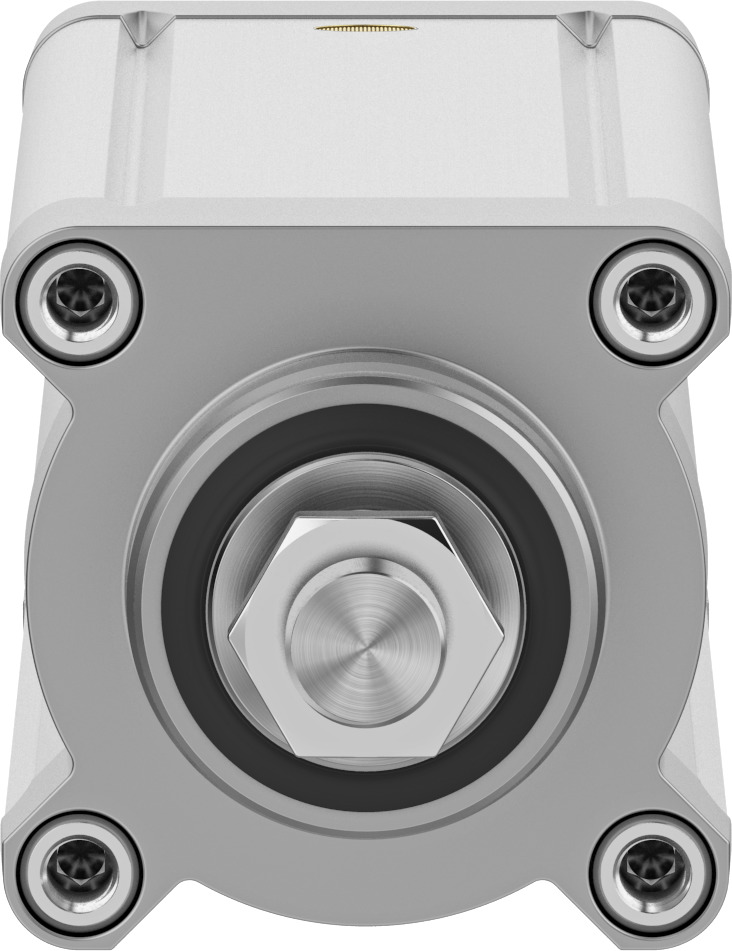

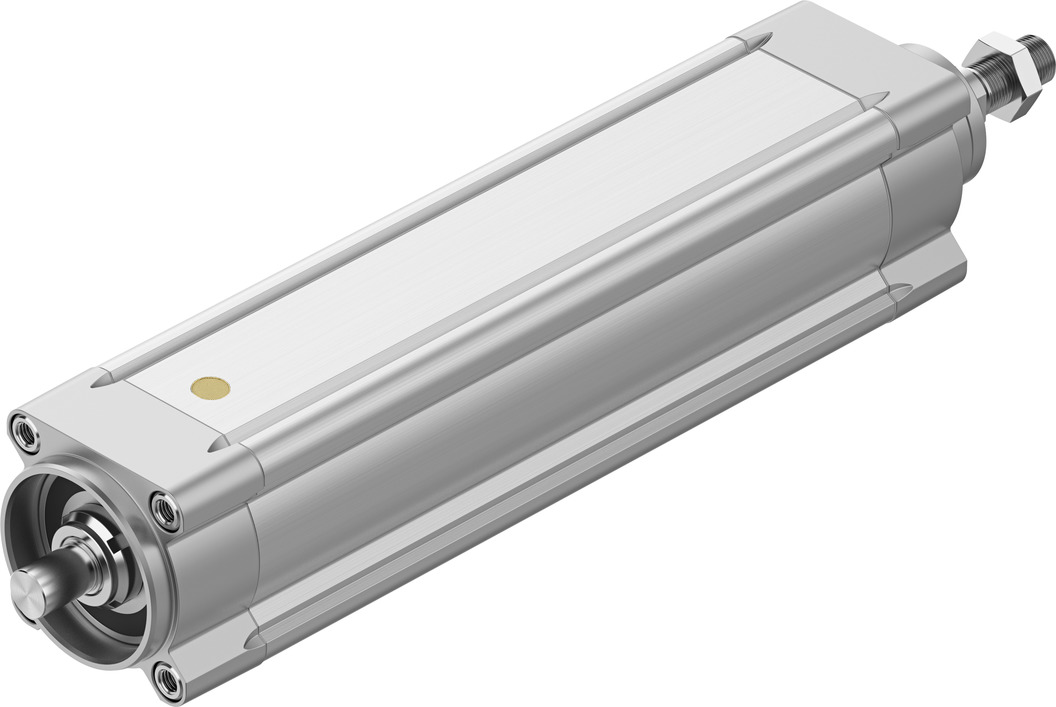

Описание ESBF-BS-80-100-32P 574111
Ход: 100мм • Типоразмер: ø80 мм • Стандарт: ISO 15552 • Определение позиции: с магнитом для датчиков • Направляющая/защита от скручивания: направляющая скольжения • Класс защиты: IP40 • Материал корпуса: алюминий анодированный
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара ESBF-BS-80-100-32P 574111 FESTO - Электроцилиндр на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики ESBF-BS-80-100-32P 574111
Характеристики приводов
Ход
Ход пневмоцилиндра – это максимальное расстояние, которое преодолевает его рабочий элемент (шток или каретка) из одного крайнего положения в другое.
100
мм
Конец штока
наружная резьба
Резьба штока
- M20x1.5
Движущий момент на холостом ходу
- 0,65 Nm
Диаметр шпинделя
- 32 mm
Макс. радиальное усилие на приводном валу
- 1.100 N
Макс. ускорение
- 25 m/s2
Рабочий ход
- 100 mm
Тип двигателя
- сервомотор
Тип шпинделя
- Шарико-винтовой шпиндель
Шаг шпинделя
- 32 mm/U
Общие характеристики
Типоразмер
ø80 мм
Тип конструкции
электрический цилиндр с шариковинтовой передачей
Стандарт
- ISO 15552
Повторяемость
- 0.01 мм
Макс. приводной момент
- 56.6 Нм
Характеристики направляющих и кареток
Направляющая/защита от скручивания
направляющая скольжения
Монтаж
- с внутренней резьбой
- с помощью принадлежностей
Масса
8943
г
Условия эксплуатации
Рабочий цикл
- 100%
Рабочая температура
- 0 ÷ 60 °C
Класс защиты
- IP40
Макс. скорость
- 1.33 м/с
Монтажное положение
- любое
Относительная влажность воздуха
- 0 - 95 %
Материалы
Основной материал
Обобщённое наименование основного материала, преобладающего в изделии (например, материал корпуса).
алюминий
Корпус
алюминий анодированный
Шток
- сталь легированная нержавеющая
Винты
- Гальванизирован
- Сталь
Замечания по материалу
- содержит PWIS вещества
Гайка шпинделя
- Катанная подшипниковая сталь
Шпиндель
- Катанная подшипниковая сталь
Дополнительные характеристики
Код интерфейса, привод
- D80
Макс. угловое отклонение штока ±
- 0,5 deg
Реверсивный люфт
- 40 µm
