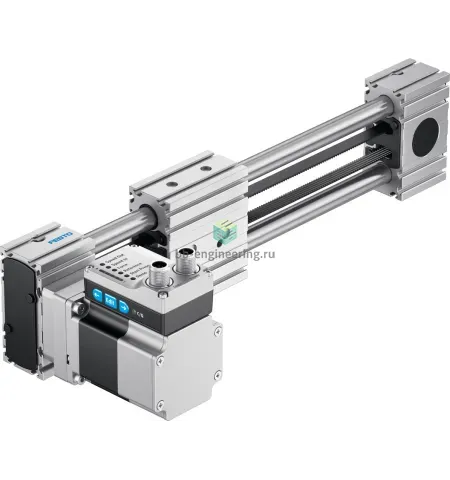

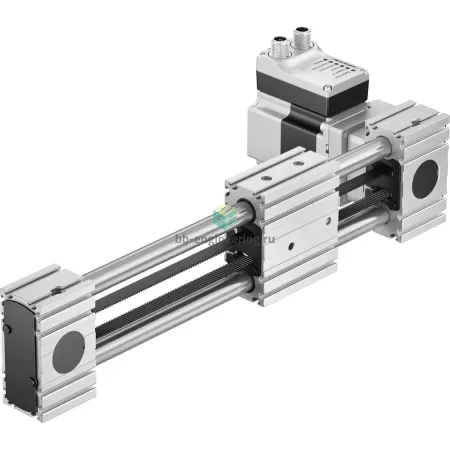

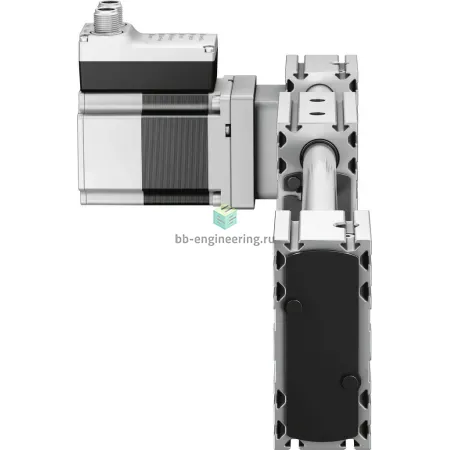

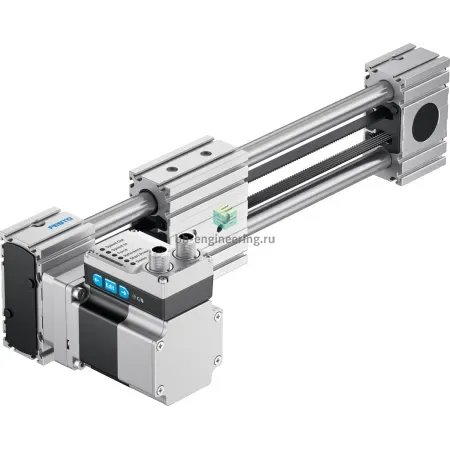

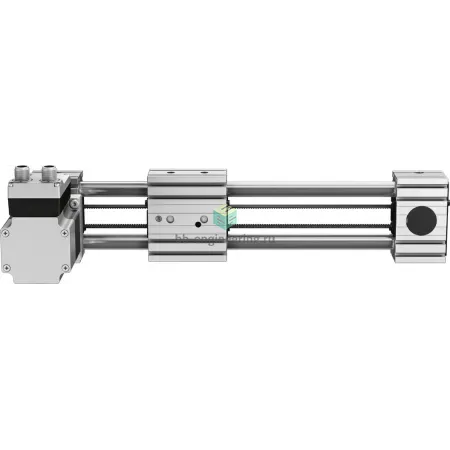

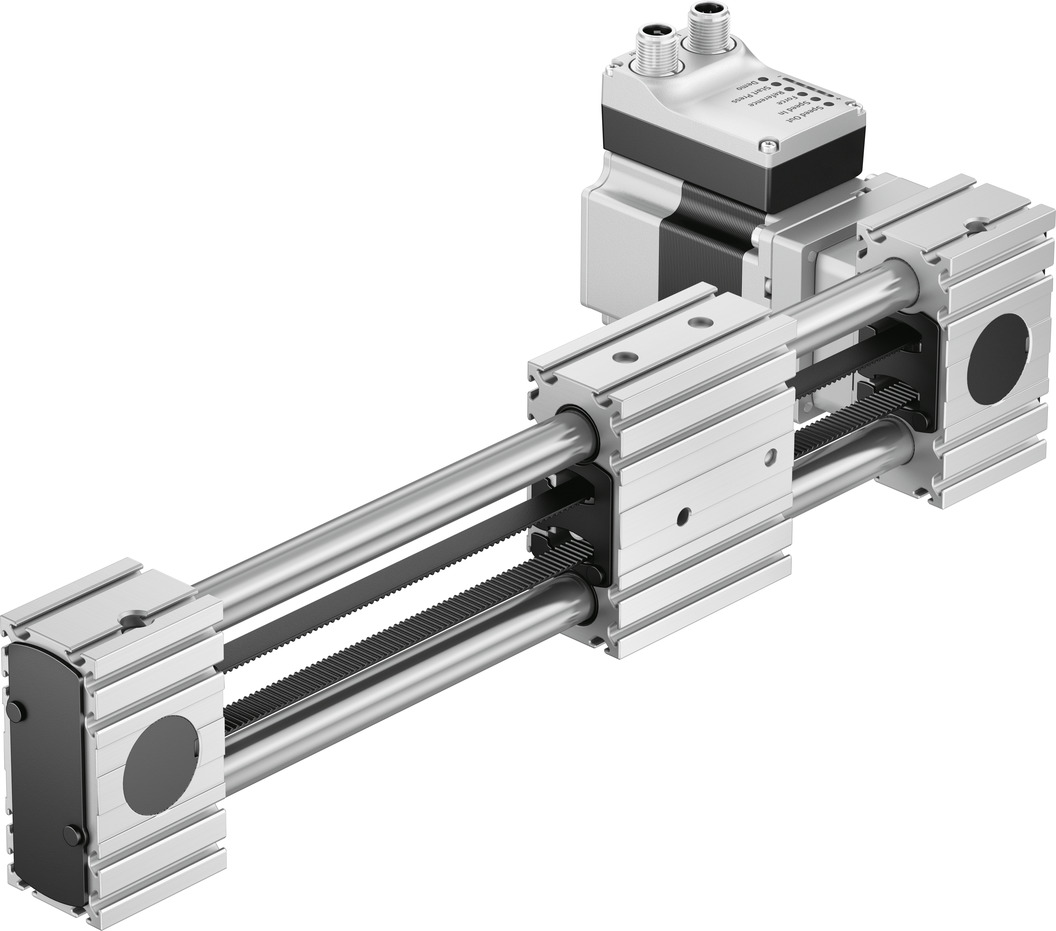

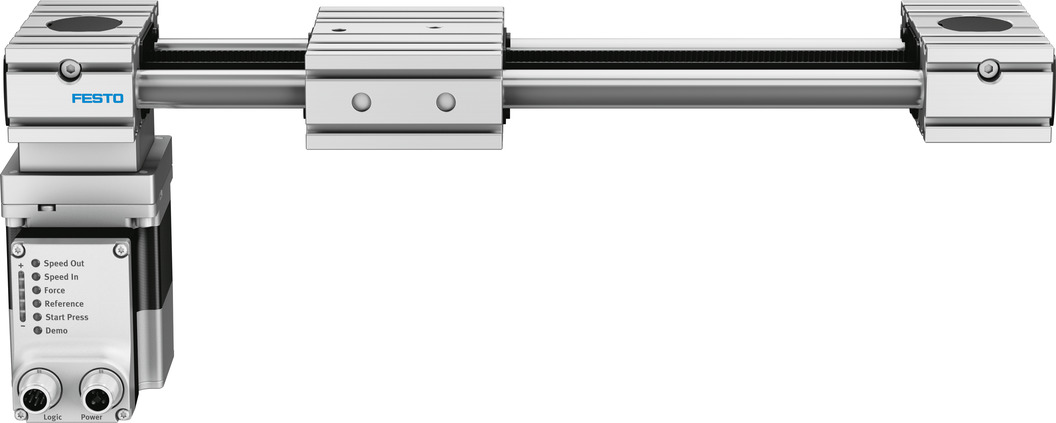

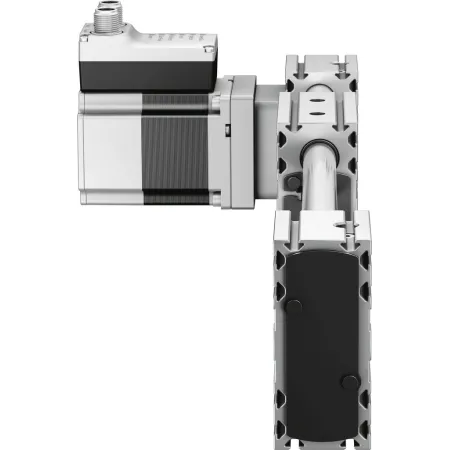

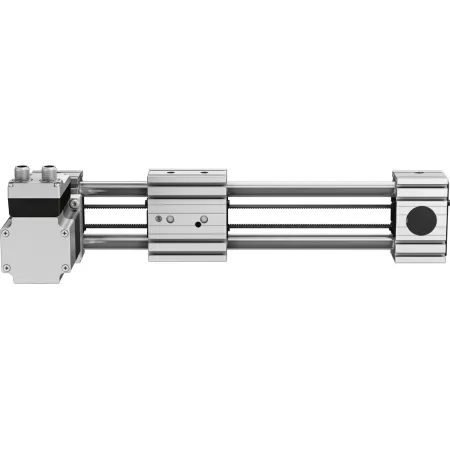

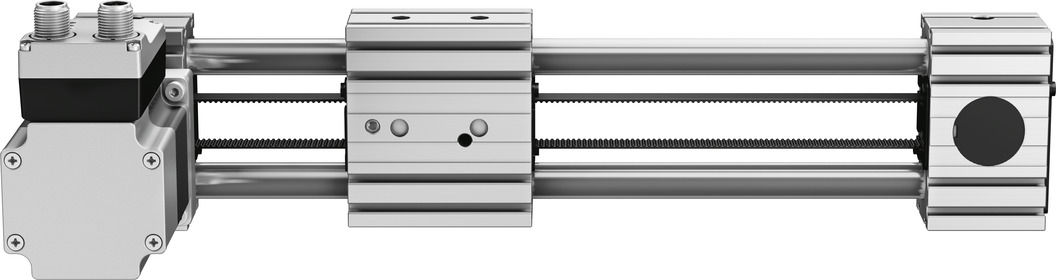

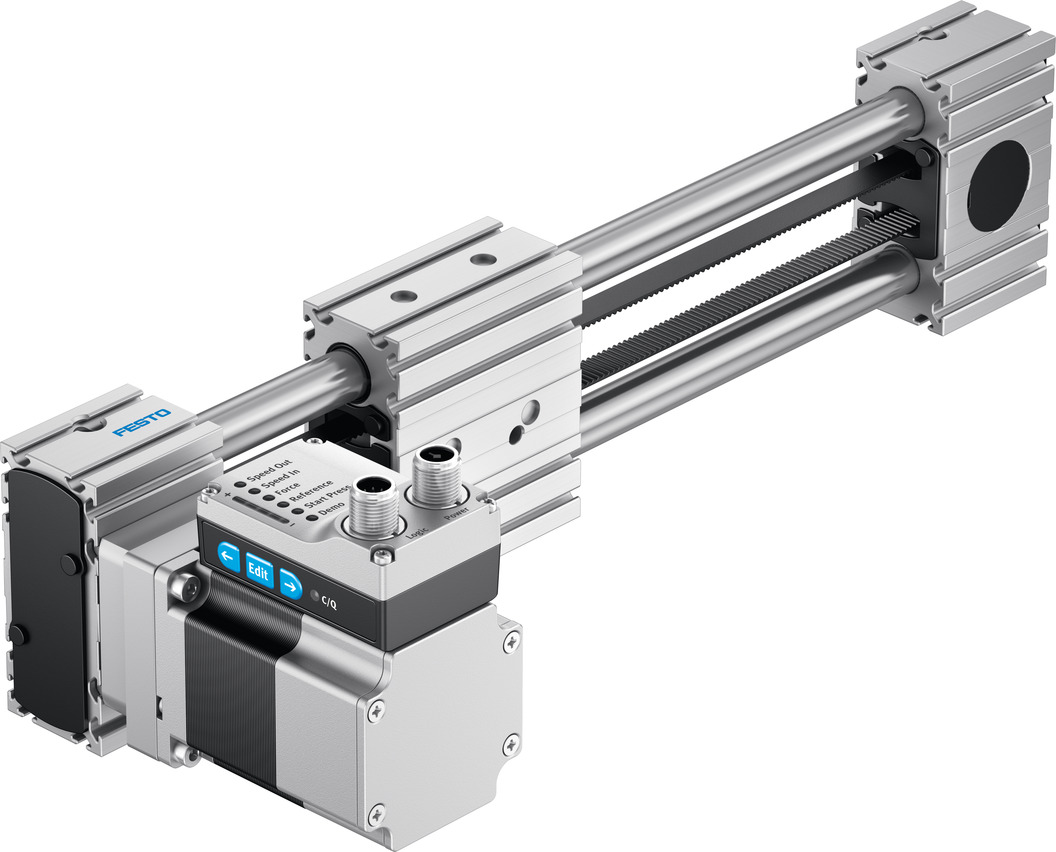

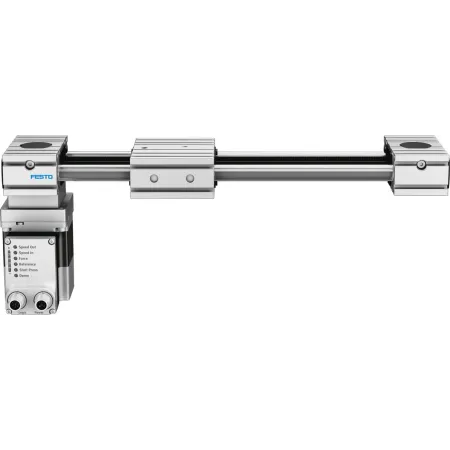

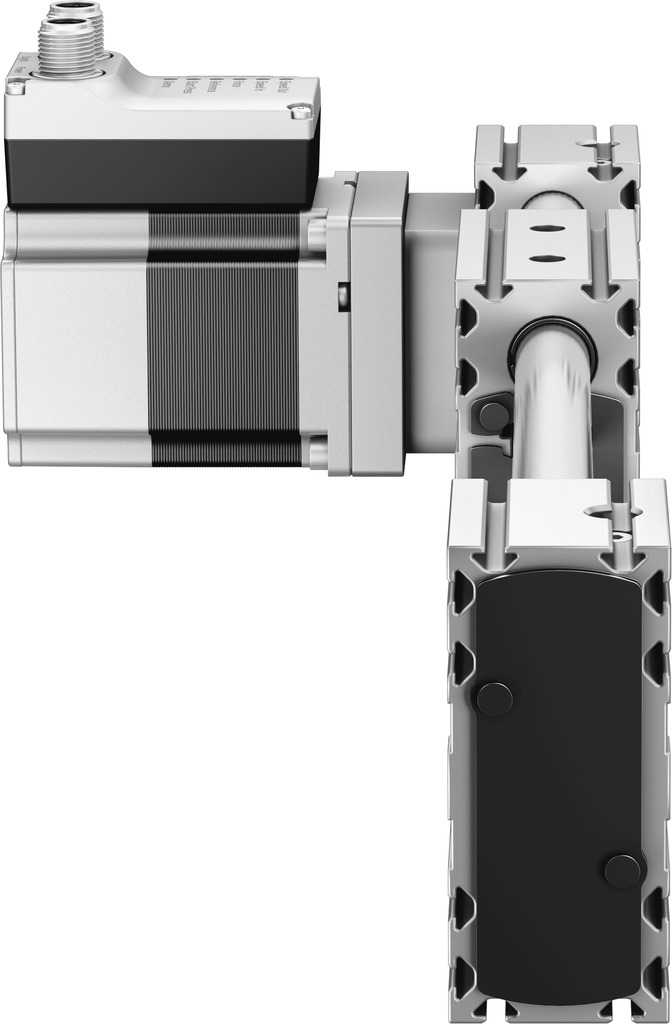

Описание ELGE-TB-35- 8083929
Дискретный выход: PNP/NPN • Типоразмер: 35 • Определение позиции: энкодер двигателя • Направляющая/защита от скручивания: направляющая качения (шариковая) • Класс защиты: IP20 • Рабочее напряжение: 24 V DC
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара ELGE-TB-35- 8083929 FESTO - Электропривод с ремнём на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики ELGE-TB-35- 8083929
Характеристики приводов
Датчик положения ротора
- Абсолютный однооборотный энкодер
Коэффициент подачи
- 58 mm/U
Макс. ускорение
- 8,5 m/s2
Мониторинг температуры
- Integrated precise CMOS temperature sensor with analogue output
- Остановка при перегреве
Принцип измерения поворотного энкодера
- магнитный
Рабочий ход
- 50 ÷ 800 mm
Тип двигателя
- шаговый мотор
Триггер энкодера положения ротора
- 16 Bit
Удлинение зубчатого ремня
- 0,094 %
Шаг зубчатого ремня
- 2 mm
Эффективный диаметр приводной шестерни
- 18,46 mm
Характеристики входов/выходов
Дискретные входы, количество
- 2
Дискретный выход
PNP/NPN
Макс. ток, цифровые выходы логики
- 100 mA
Спецификация, цифровой вход
- Based on IEC 61131-2, type 1
Общие характеристики
Типоразмер
35
Тип конструкции
электромеханический линейный привод с зубчатым ремнем;со встроенным двигателем
Повторяемость
- 0.1 мм
Дисплей
- LED
Номинальный ток
- 5.3 A
Характеристики контроллеров
Интерфейс промышленной шины
- IO-Link
- user interface
Макс. длина линии
- 15 m inputs
- 15 m outputs
- 20 м с IO-Link
Характеристики направляющих и кареток
Направляющая/защита от скручивания
направляющая качения (шариковая)
Условия эксплуатации
Макс. потребление тока
- 5300 мА
Рабочий цикл
- 100%
Рабочая температура
- 0 ÷ 50 °C
Класс защиты
- IP20
Макс. скорость
- 0.48 ÷ 1.2 м/с
Допустимые колебания напряжения
- ±15 %
Монтажное положение
- горизонтально
Относительная влажность воздуха
- 0 - 90 %
Рабочее напряжение
24 V DC
Материалы
Крышка
- алюминий анодированный
Каретка
- алюминий анодированный
Замечания по материалу
- содержит PWIS вещества
Зажимная деталь зубчатого ремня
- Бериллиевая бронза
Зубчатый ремень
- полихлоропрен со стекловолокном и нейлоновым покрытием
Профиль
- Анодированный алюминий
Шкив
- Легированная сталь, нержавеющая
Дополнительные характеристики
Дополнительные функции
- integrated end-position sensing
- user interface
Класс безопасности
- III
Ориентировочное значение полезной нагрузки, горизонтальной
- 2,8 kg
Примечание по окружающей температуре
- Above an ambient temperature of 30 °C, the power must be reduced by 2% per K.
Справочное значение, характеристики движения
- 5.000 km
Тарировка
- Фиксирующий упор, негативный
- Фиксирующий упор, позитивный
