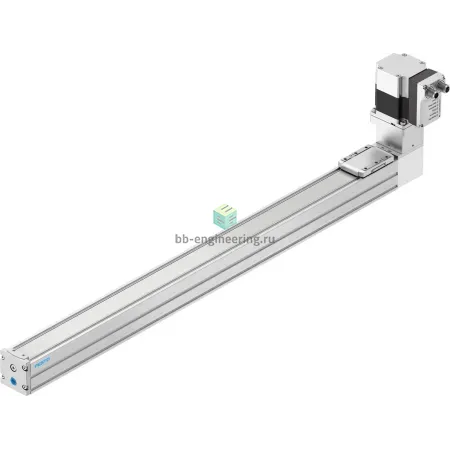

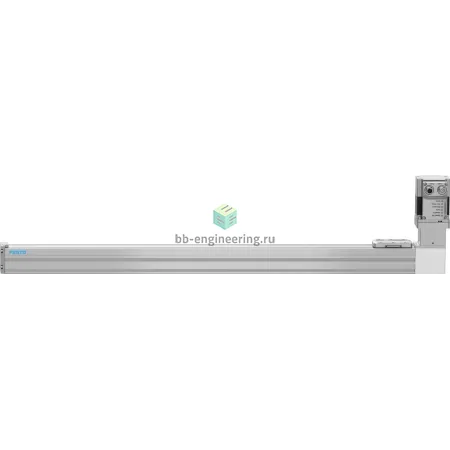

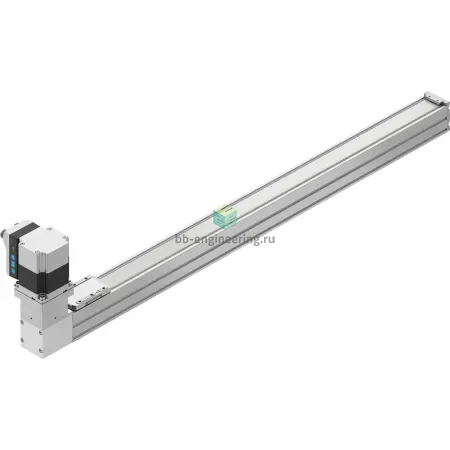

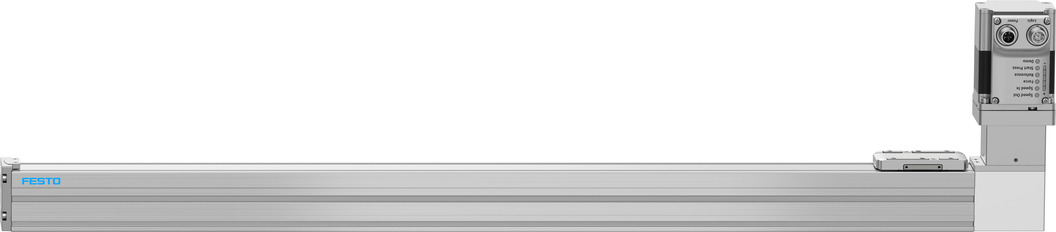

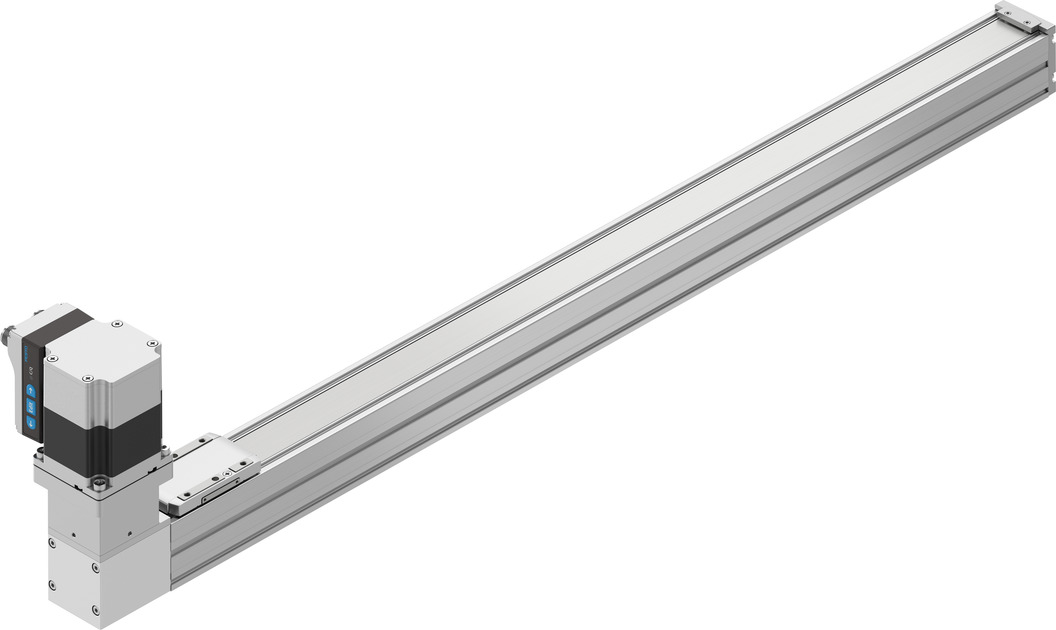

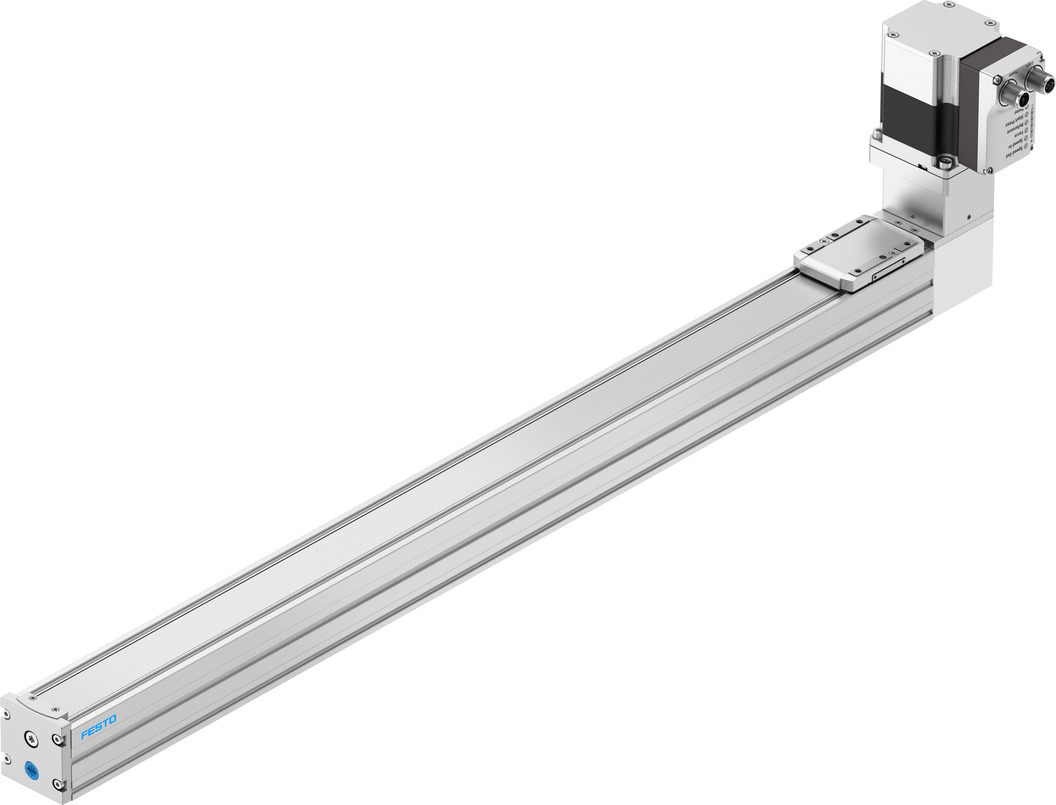

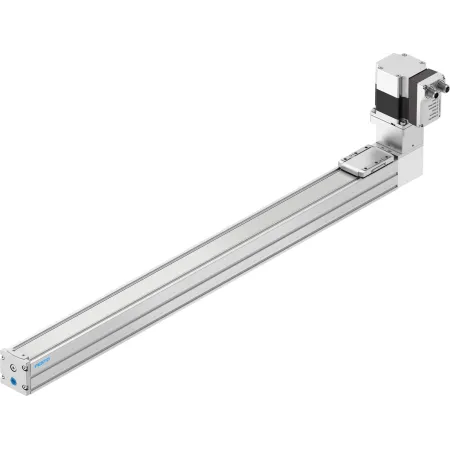

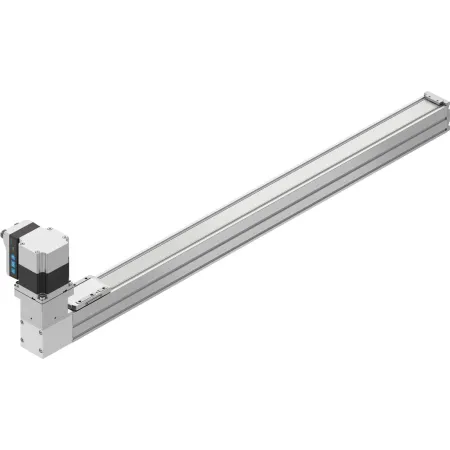

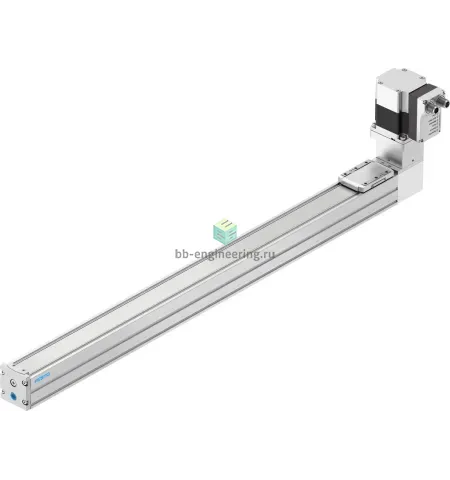

Описание ELGS-TB-KF-45-600-ST-M-H1-PLK-AA 8083668
Дискретный выход: PNP • Типоразмер: 45 • Определение позиции: энкодер двигателя • Направляющая/защита от скручивания: направляющая качения (шариковая) • Класс защиты: IP40 • Рабочее напряжение: 24 V DC
Характеристики ELGS-TB-KF-45-600-ST-M-H1-PLK-AA 8083668
Характеристики приводов
Датчик положения ротора
- Абсолютный однооборотный энкодер
Коэффициент подачи
- 60 mm/U
Крутящий момент инерции
- 8,5 * 10³ mm4
Макс. ускорение
- 6 m/s2
Мониторинг температуры
- Integrated precise CMOS temperature sensor with analogue output ,
- Остановка при перегреве
Принцип измерения поворотного энкодера
- магнитный
Рабочий ход
- 600 mm
Резерв хода
- 0 mm
Тип двигателя
- шаговый мотор
Триггер энкодера положения ротора
- 16 Bit
Удлинение зубчатого ремня
- 0,187 %
Шаг зубчатого ремня
- 2 mm
Эффективный диаметр приводной шестерни
- 19,1 mm
Характеристики входов/выходов
Дискретные входы, количество
- 2
Дискретный выход
PNP
Макс. ток, цифровые выходы логики
- 100 mA
Спецификация, цифровой вход
- Based on IEC 61131-2, type 1
Общие характеристики
Типоразмер
45
Тип конструкции
электромеханический линейный привод с зубчатым ремнем;со встроенным двигателем
Повторяемость
- 0.1 мм
Дисплей
- LED
Номинальный ток
- 5.3
Характеристики контроллеров
Интерфейс промышленной шины
- IO-Link ,
- user interface
Макс. длина линии
- 15 m inputs ,
- 15 m outputs ,
- 20 м с IO-Link
Характеристики направляющих и кареток
Направляющая/защита от скручивания
направляющая качения (шариковая)
Вес каретки
- 55
Масса
3170
Условия эксплуатации
Макс. потребление тока
- 5300
Рабочий цикл
- 100%
Рабочая температура
- 0 ÷ 50
Класс защиты
- IP40
Макс. скорость
- 1.2 м/с
Допустимые колебания напряжения
- ±15 %
Монтажное положение
- горизонтально
Относительная влажность воздуха
- 0 - 90 %
Рабочее напряжение
24 V DC
Материалы
Крышка
- алюминий с покрытием
Каретка
- алюминиевое литье под давление
Замечания по материалу
- содержит PWIS вещества
Закрывающая лента
- Лента из нержавеющей стали
Зубчатый ремень
- Полихлоропрен со стекловолокном
Направляющая рейка
- Закаленная сталь
Профиль
- Анодированный алюминий
Шкив
- Легированная сталь, нержавеющая
Дополнительные характеристики
Дополнительные функции
- integrated end-position sensing ,
- user interface
Класс безопасности
- III
Ориентировочное значение полезной нагрузки, горизонтальной
- 2,5 kg
Примечание по окружающей температуре
- Above an ambient temperature of 30 °C, the power must be reduced by 2% per K.
Тарировка
- Фиксирующий упор, негативный ,
- Фиксирующий упор, позитивный
