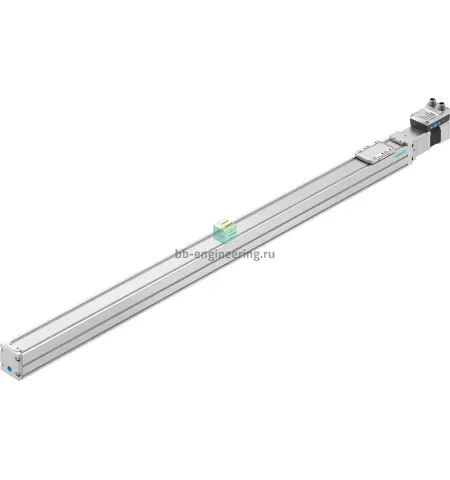

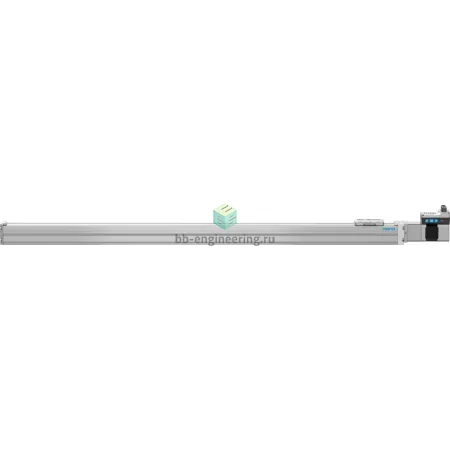

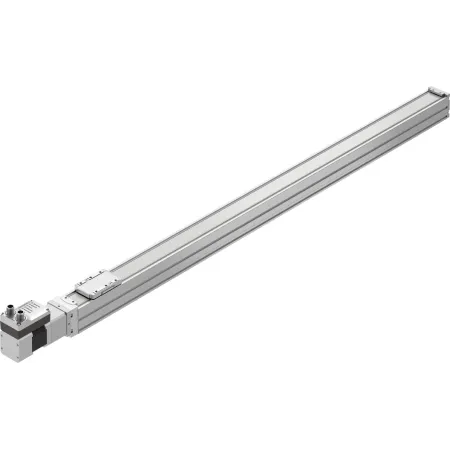

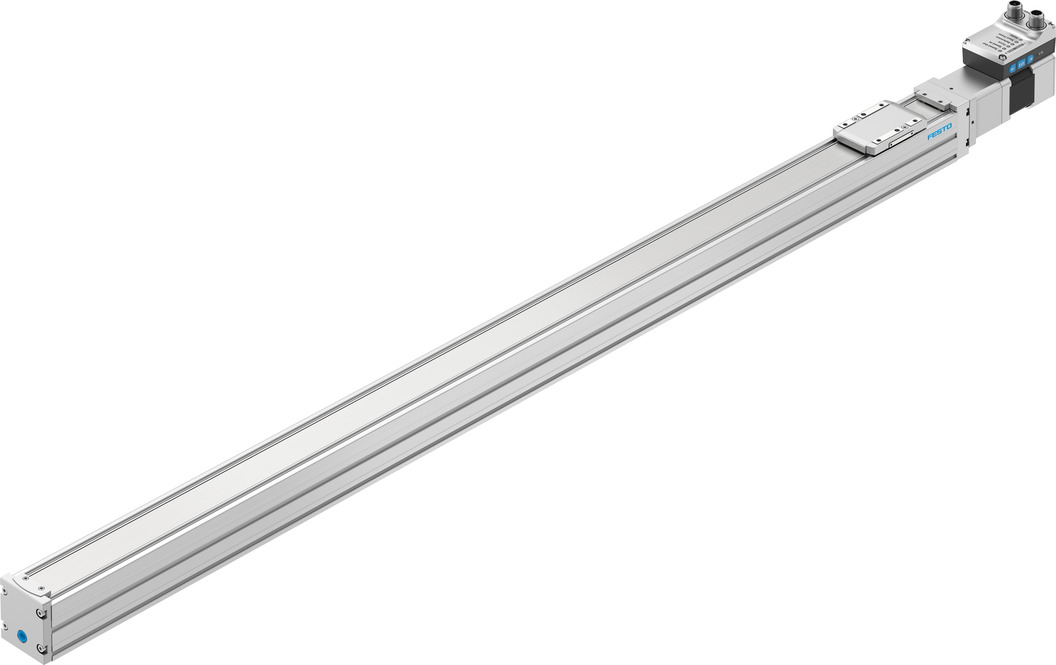

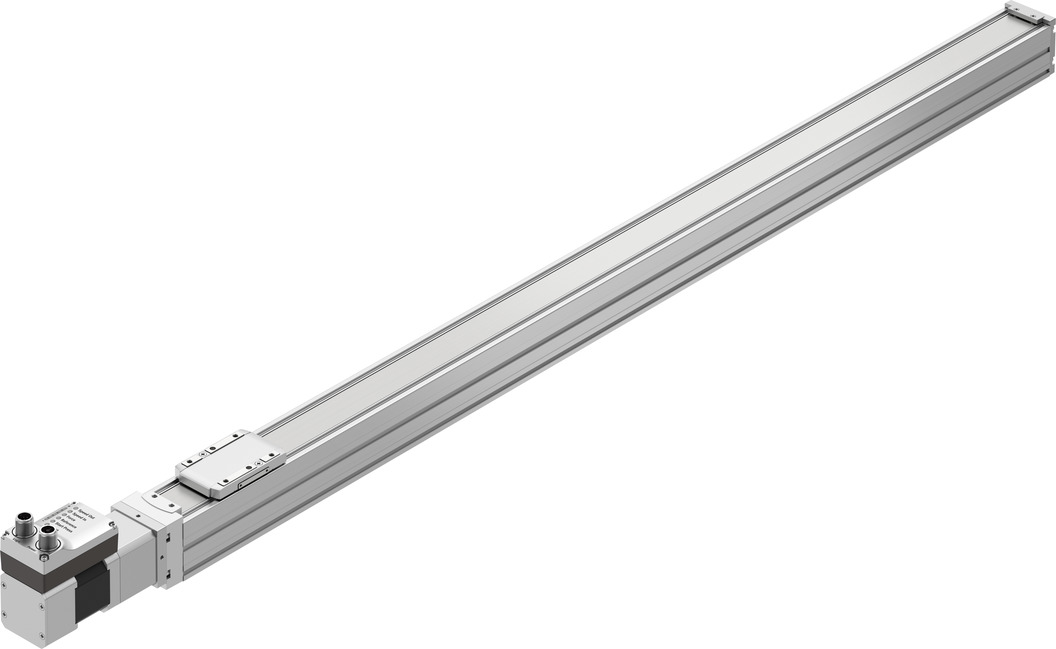

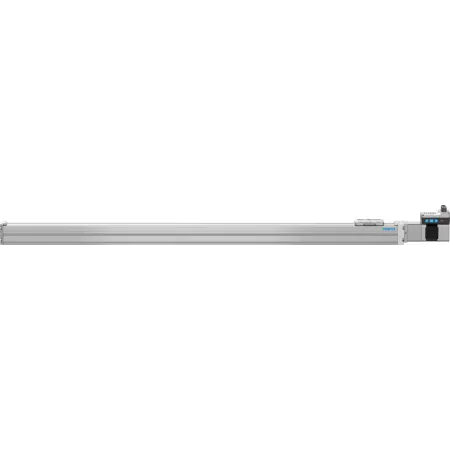

Описание ELGS-BS-KF-45-800-10P-ST-M-H1-PLK-AA 8083476
Типоразмер: 45 • Определение позиции: энкодер двигателя • Направляющая/защита от скручивания: направляющая качения (шариковая) • Класс защиты: IP40 • Рабочее напряжение: 24 V DC
Характеристики ELGS-BS-KF-45-800-10P-ST-M-H1-PLK-AA 8083476
Характеристики входов/выходов
Дискретные входы, количество
- 2
Дискретный выход
PNP
Макс. ток, цифровые выходы логики
- 100 mA
Спецификация, цифровой вход
- Based on IEC 61131-2, type 1
Общие характеристики
Типоразмер
45
Тип конструкции
электромеханический линейный привод с шариковинтовой передачей;со встроенным двигателем
Макс. потребление тока
- 0,125 мА
Повторяемость
- 0.015 мм
Дисплей
- LED
Номинальный ток
- 0.125 A
Характеристики контроллеров
Интерфейс промышленной шины
- IO-Link ,
- User interface
Макс. длина линии
- 15 m inputs ,
- 15 m outputs ,
- 20 м с IO-Link
Характеристики электроприводов
Датчик положения ротора
- Абсолютный однооборотный энкодер
Диаметр шпинделя
- 10 mm
Коэффициент подачи
- 10 mm/U
Крутящий момент инерции
- 8,5 * 10<sup>03</sup> mm4
Макс. ускорение
- 5 m/s2
Мониторинг температуры
- Integrated precise CMOS temperature sensor with analogue output ,
- Остановка при перегреве
Принцип измерения поворотного энкодера
- магнитный
Рабочий ход
- 800 mm
Резерв хода
- 0 mm
Тип двигателя
- шаговый мотор
Тип шпинделя
- Шарико-винтовая передача
Триггер энкодера положения ротора
- 16 Bit
Шаг шпинделя
- 10 mm/U
Характеристики направляющих и кареток
Направляющая/защита от скручивания
направляющая качения (шариковая)
Условия эксплуатации
Рабочий цикл
- 100%
Рабочая температура
- 0 ÷ 50 °C
Класс защиты
- IP40
Макс. скорость
- 0.25 m/s
Допустимые колебания напряжения
- ±15 %
Монтажное положение
- любое
Относительная влажность воздуха
- 0 - 90 %
Рабочее напряжение
24 V DC
Материалы
Крышка
- алюминий с покрытием
Каретка
- алюминиевое литье под давление
Замечания по материалу
- содержит PWIS вещества
Гайка шпинделя
- Сталь
Закрывающая лента
- Легированная сталь, нержавеющая
Направляющая рейка
- Сталь
Профиль
- Анодированный алюминий
Шпиндель
- Сталь
Дополнительные характеристики
Дополнительные функции
- integrated end-position sensing ,
- user interface
Класс безопасности
- III
Ориентировочное значение полезной нагрузки, вертикальной
- 5 kg
Ориентировочное значение полезной нагрузки, горизонтальной
- 10 kg
Примечание по окружающей температуре
- Above an ambient temperature of 30 °C, the power must be reduced by 2% per K.
Статическое отклонение (нагрузка в покое)
- 0.1% длины привода
Тарировка
- Фиксирующий упор, негативный ,
- Фиксирующий упор, позитивный
