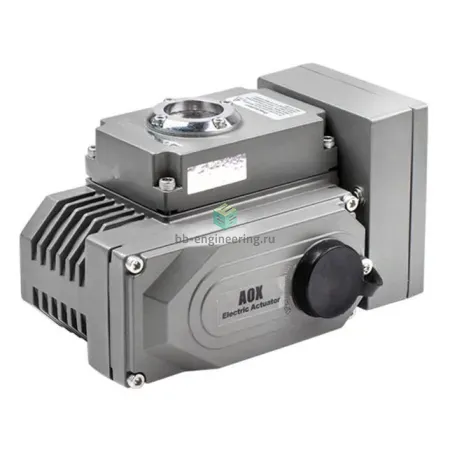

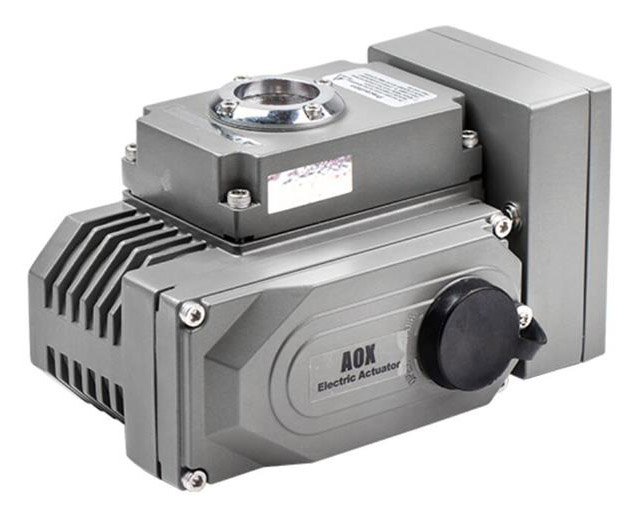

Описание AOX-R-015 24VDC
Электроприводы серии AOX-R применяются для управления клапанами, имеющими диапазон вращения от 0 до 270°, такими как: затворы дисковые поворотные, шаровые и сегментные краны и т. д. Используются как для отсечных устройств, так и для регулирующих клапанов на предприятиях химической, пищевой, энергетической, бумажной промышленности. В системах очистки сточных вод и водоподготовки для различных отраслей хозяйства от коммунальной сферы до высоконагруженных устройств общепромышленного применения.
Напряжения питания электропривода варьируется от 24V/110V DC до 110V/ 220V/380V AC, выходные сигналы «открыт»/ «закрыт» по датчикам конечных положений или позиционер с сигналом управления 4-20 мА или 0-10V DC с максимальным крутящим моментом 5000 Нм.
Особенности:
- Корпус привода изготавливается из алюминиевого сплава с анодированным покрытием и покрыт полиэстером, что гарантирует высокую антикоррозионную защиту с уровнем IP67, NEMA 4 & 6 (IP68 – по запросу).
- Мотор привода – асинхронный с высоким крутящим моментом, малым моментом инерции, термозащитой от перегрева и классом изоляции Н.
- Ручной дублер – безопасен при работе с приводом в случае потери питания – включается как стандартная комплектация.
- Индикатор установлен над центром вращения вала привода, удобен при осмотре и визуальном определении положения привода (клапана).
- Нагреватель, интегрированный в схему управления включается при понижении температуры и позволяет избежать образования конденсата внутри корпуса.
- Датчики конечных положений – механические, позволяют настраивать угол поворота вала во всем диапазоне 0-270°.
- Передаточный механизм выполнен с червячной передачей, что гарантирует точное позиционирование и фиксацию положения арматуры при отключении (достижении конечных положений).
- Установочные размеры соответствуют требованиям ISO 5211/DIN 3337.
Документация AOX-R-015 24VDC
