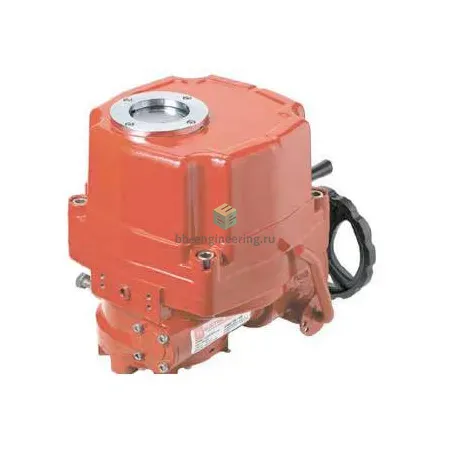

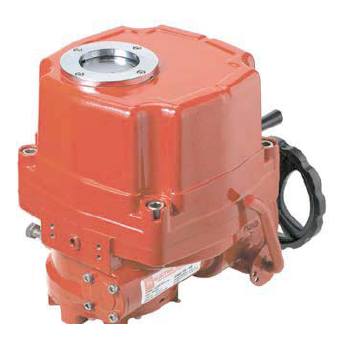

Описание HQ-050 220VAC
Привод HQ разработан и предназначен для управления арматурой малых габаритов, таких, как шаровые, дисковые, запорные клапаны и даже задвижки.
Компактный, легкий дизайн, высокий крутящий момент и различные опции управления доя соответствия определенным требованиям.
Серия HQ обеспечивает высоко технологическое обслуживание и качественную продукцию для вашей автоматизированной системы.
ХАРАКТЕРИСТИКИ:
- Компактность и легкость, благодаря корпусу из алюминиевого сплава высокого сорта.
- Высокая коррозионная стойкость, благодаря анодированию внутренних и внешних поверхностей, полимерному порошковому покрытию с внешней стороны корпуса.
- Реверсивный двигатель привода с высоким крутящим моментом и низким потреблением тока.
- Стойкость к атмосферным воздействиям (класс IP67), благодаря уплотнительной системе.
СТАНДАРТНАЯ КОНФИГУРАЦИЯ:
- Ручной маховик.
- Широкое, простое в монтаже основание согласно стандарта IS05211.
- 4 стандартных концевых выключателя: 2 для эксплуатации и 2 дополнительных (сухие контакты).
- Невыпадающие болтовые соединения крышки.
- Нагреватель.
- Концевые выключатели для простой и точной настройки.
- Клеммный блок (11Р).
- Стандартный цвет покрытия: красный или синий.
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ:
- LT: Низкотемпературное исполнение -40°C (-60°C по запросу)
- EX: Привод в взрывозащищённом исполнении
- PCU: Пропорциональный регулятор (входной, выходной сигнал 0~10 В постоянного тока, 4-20 мА постоянного тока)
- RBP: Перезаряжаемый батарейный блок резервного питания
Характеристики HQ-050 220VAC
По принципу действия цилиндры делятся на цилиндры двустороннего и одностороннего действия.
Цилиндры одностороннего действия имеют только одно отверстие пневматического подключения. Движение под действием сжатого воздуха осуществляется в одну сторону, возврат осуществляется при помощи пружины. Таким образом, для управления таким цилиндром требуется всего один пневматический сигнал.
Пневмоцилиндр с пружиной в штоковой полости (на изображении выше) и нормально втянутым штоком называется толкающим. При расположении пружины в противоположной, поршневой полости, шток будет нормально выдвинутым, а пневмоцилиндр – тянущим.
Цилиндры двустороннего действия имеют два отверстия для подвода сжатого воздуха – для выдвижения и втягивания штока соответственно.
Для управления цилиндрами такого вида требуется два пневматических сигнала.
- 0 ÷ 110 °
- F10
- F12
- □ 27 мм
- 49 мм
- 1.4 A
- 500 Нм
- есть
- 410 Вт
- асинхронный
- -20 ÷ 70 °C
- IP67
- 0 - 90 %
