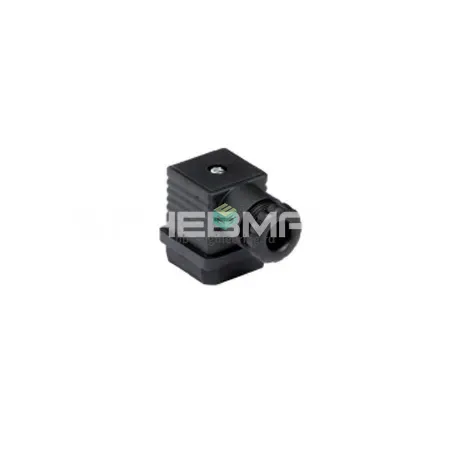

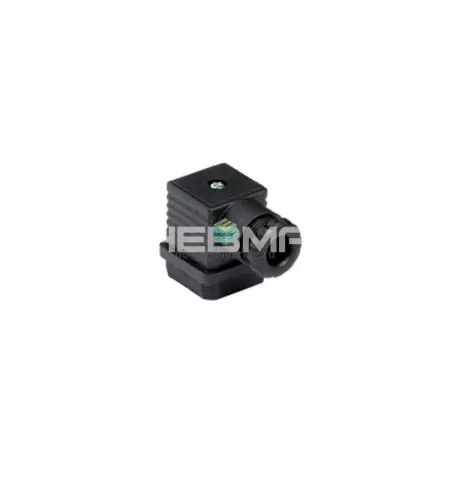

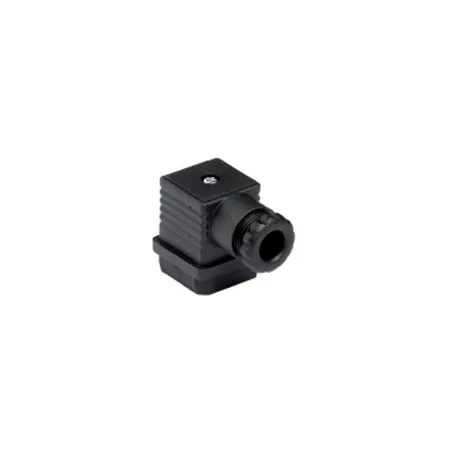

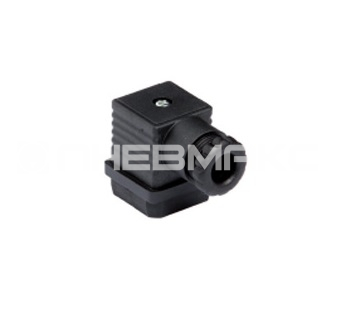

3900200 Euroswitch - Разъём DIN 43650-A 18 мм, 4-пин

Назначение и принцип работы

Разъём по стандарту DIN 43650 (EN 175301-803) диаметром 18 мм, 4‑пин, предназначен для подключения электроприводов, соленоидных клапанов, датчиков давления и расхода в промышленных системах. Обеспечивает быструю съёмную электросвязь между исполнительным устройством и кабельной линией: четыре контакта используются для питания, общего/земления и передачи сигнальных линий. Конструкция обеспечивает герметичное соединение корпуса прибора и коммутационного кабеля, решая задачи защиты электроники от влаги и пыли на уровне IP65.

Ключевые особенности конструкции

Корпус выполнен из стойкого инженерного пластика (типично поликарбонат/нейлон) с уплотнением из EPDM для обеспечения степени защиты IP65. Электрическое подключение — стандартный DIN 43650 тип A (18 мм) в исполнении на 4 контакта; у разъёма кабель не предусмотрен (разъём комплектуется без кабельной ввода). Контакты — латунь с лужёным покрытием для надёжного контакта и коррозионной стойкости. Применим в средах с наличием масел, гидравлических рабочих жидкостей и конденсата; типичные температурные диапазоны эксплуатации для подобных исполнений — примерно от −25 °C до +85 °C, рабочие токи — порядка единиц ампер (типично до 10 A) при напряжении до 250 V AC (точные электрические параметры уточняйте по техническому паспорту).

Экспертные рекомендации по применению

Подбирайте соответствующий mating‑элемент с шагом и расположением 4‑контактов DIN A и проверяйте распиновку перед монтажом. При установке контролируйте целостность уплотнения — повреждённая манжета снижает IP‑класс. Обеспечьте механическую нагрузку кабеля через соответствующий ввод/сальник и избегайте перекручивания разъёма при затяжке. Не применяйте агрессивные растворители к корпусу и уплотнениям. Для критичных по помехам применений используйте экранированные кабели и соблюдайте требования заземления. Для точного подбора по току/температуре опирайтесь на паспорт изделия производителя.
