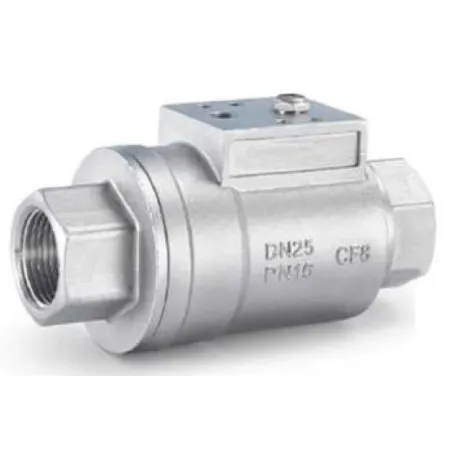

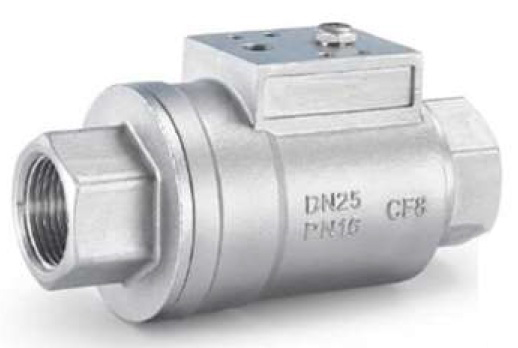

Описание EMCX-TT-50NC-S2E
- Корпус клапана выполнен из нержавеющей стали;
- Размеры от 1/4" до 2" с условным проходом DN8…50;
- Материалы уплотнений – EPDM, FPM;
- Доступные присоединения: резьба DIN ISO 228-1, Tri-clamp ISO2852
- Диапазон рабочего давления до 16 бар;
- Возможно применение на вакуум;
- Диапазон температуры рабочей среды от -20°С до +150°С
Автор
Антон Бобров
Характеристики EMCX-TT-50NC-S2E
Функция клапана выбирается в зависимости от режима работы исполнительного механизма и напрямую определяет логику пневмосхемы. Подробнее
Условный проход, номинальный диаметр — номинальный параметр, применяемый при описании трубопроводных систем как характеризующий признак при монтаже и подгонке друг к другу деталей трубопровода (труб, фитингов, арматуры).
Условный проход примерно соответствует внутреннему диаметру элемента трубопровода, выраженному в миллиметрах. Он не имеет единицы измерения и указывается, например, как DN 100, (Ду 100 в прошлом).
Пропускная способность Cv (коэффициент потока) и пропускная способность Kv (фактор потока) обычно используются для описания производительности регулирующих клапанов.
Cv - это пропускная способность, измеряемая в дюймах (имперских единицах), определяемая как:
Cv - это количество воды, пропускаемое через клапан при температуре 60 градусов по Фаренгейту в галлонах США в минуту при перепаде давления на клапане в 1 фунт на квадратный дюйм. Измеряется в галлон США/мин.
Kv - это метрический аналог Cv, определенный как:
Kv - это количество воды, пропускаемое через клапан при температуре 5 - 30 градусов Цельсия через клапан в кубических метрах в час при перепаде давления на клапане в 1 бар. Измеряется в м3/час.
Связь между Cv и Kv:
Cv = 1,16 * Kv
Kv = 0,853 * Cv
- 55 м3/ч
- вода
- воздух
- 0 ÷ 16 бар
- -20 ÷ 130 °C
