Описание ESV-DP-M12F-2M
Назначение и принцип работы

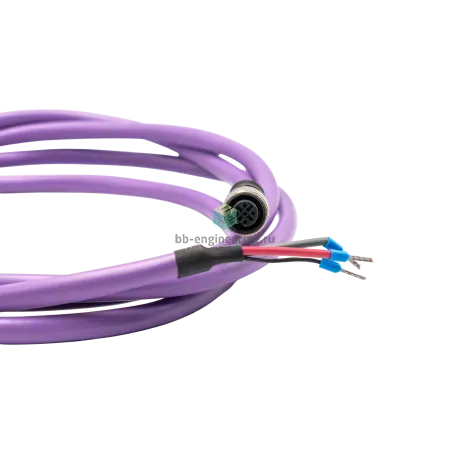

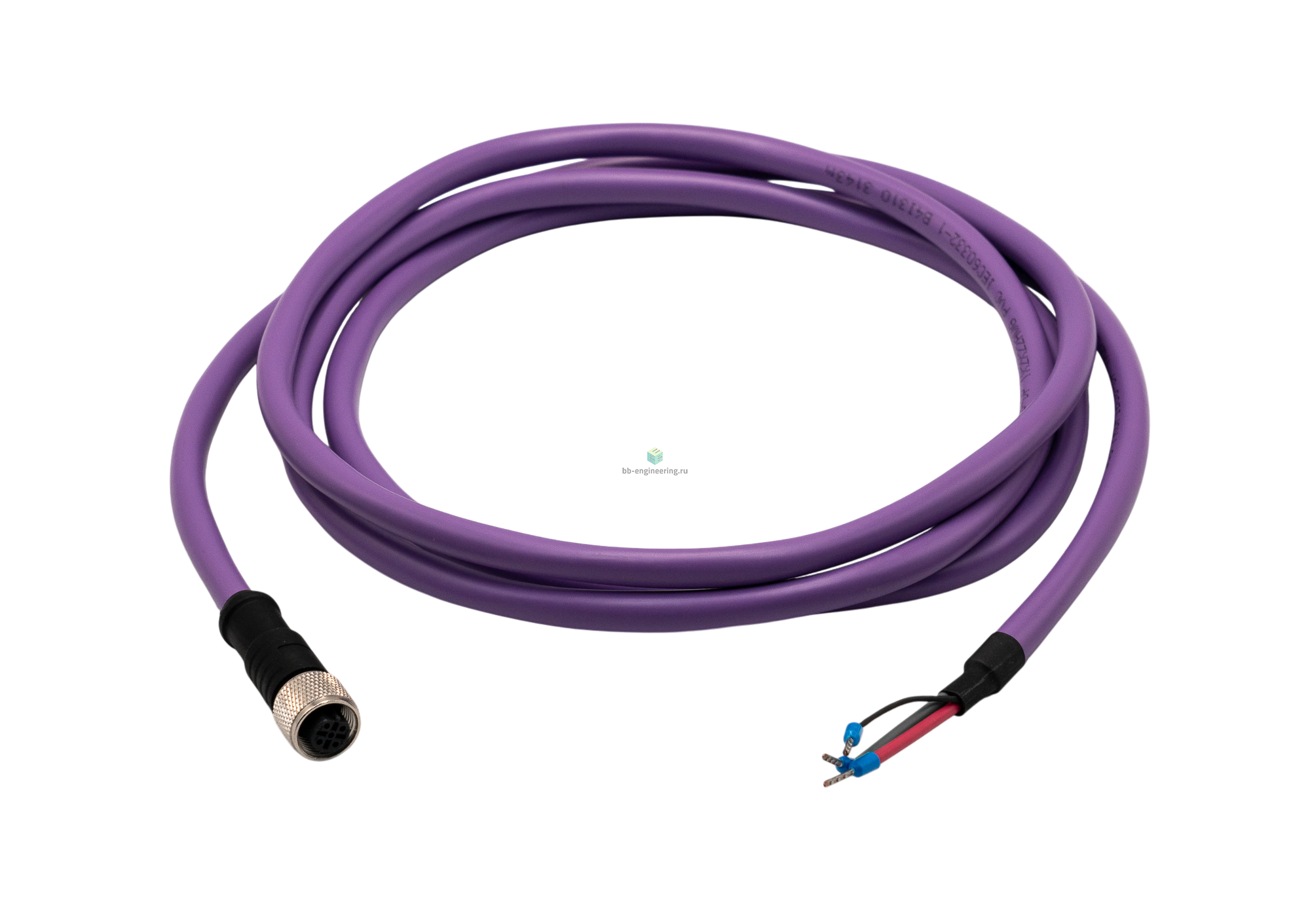

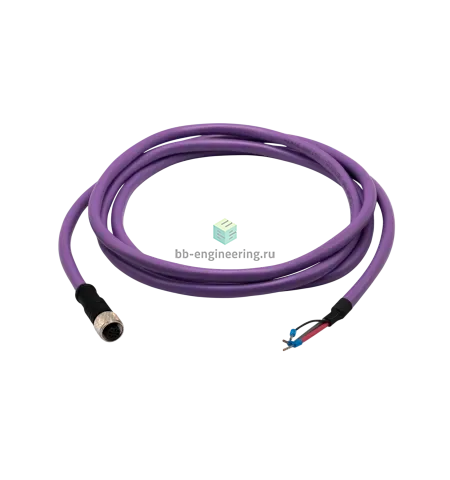

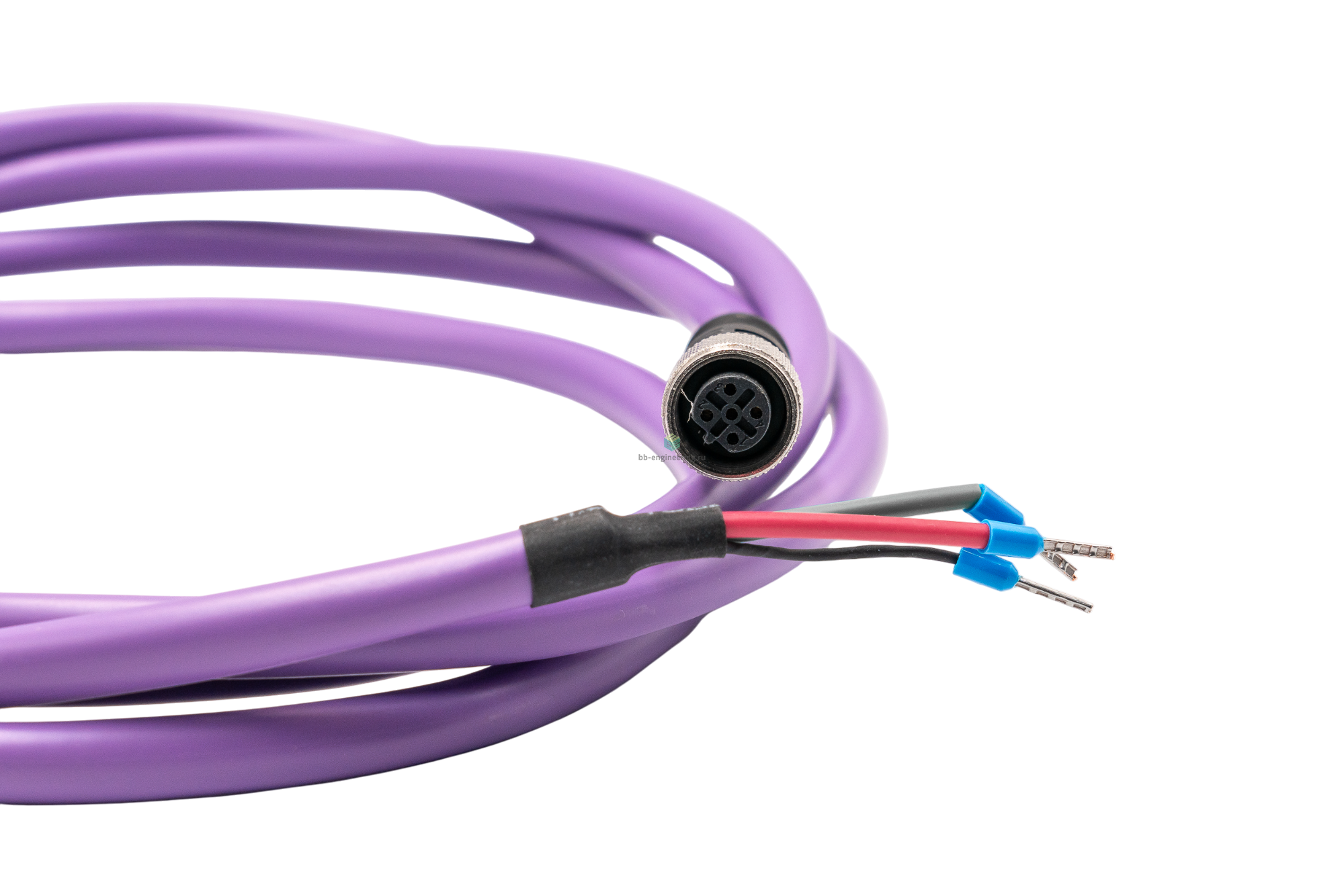

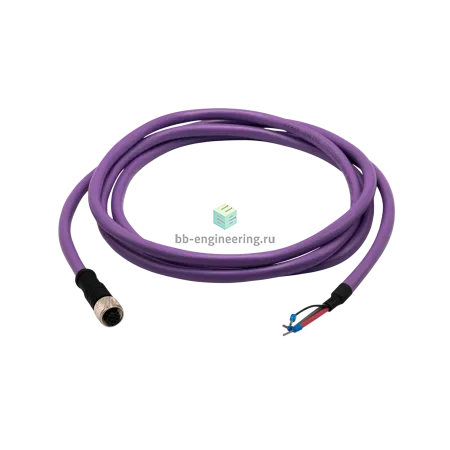

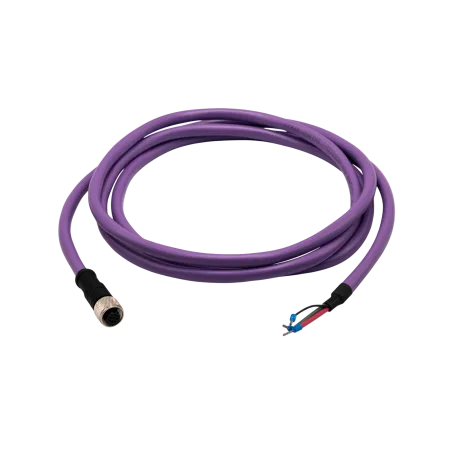

Разъём M12x1 B-код 5‑pin с кабелем длиной 2 м предназначен для коммутации сегментов шинной сети PROFIBUS DP и передачи дифференциальных цифровых сигналов управления и обмена данными в промышленной автоматике. Конструкция обеспечивает подключение трёхжильного кабеля (две сигнальные жилы + экран/земля) для организации витой пары с экранированием и питанием 24 V DC. Прямой корпус упрощает прокладку вдоль оборудования; степень защиты IP65 сохраняет электрохимическую и механическую целостность контактов в условиях пыли и брызг.
Ключевые особенности конструкции

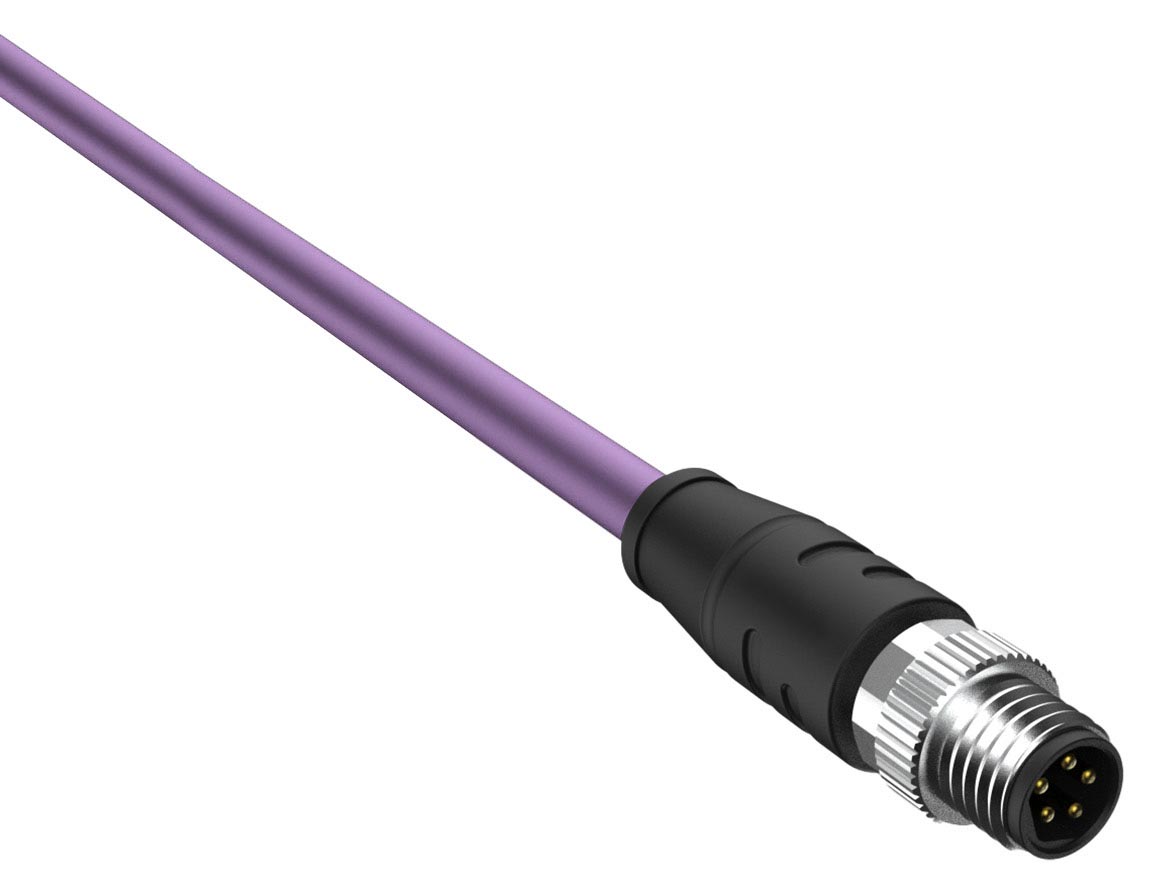

Корпус и контактная группа выполнены по стандарту M12x1 B‑код, 5‑контактное исполнение — папа, прямой тип. Кабель с внешней изоляцией из поливинилхлорида (ПВХ) обеспечивает гибкость и стойкость к маслам и механическим нагрузкам в рабочем диапазоне температур от −5 до +70 °C. Класс защиты IP65 гарантирует защиту от пыли и струй воды; изделие рассчитано на питание 24 V DC и работу в средах типичных для машинных залов и щитов автоматики. Конструкция предусматривает экранирование линии для подавления помех в промышленных электропомеховых условиях (соответствует требованиям PROFIBUS по экранированию и согласованию).
Экспертные рекомендации по применению
Монтаж производить с соблюдением экранирования: экран кабеля заземлять в одной точке у источника для снижения наводок. При прокладке избегать параллельного трассирования с силовыми кабелями, фиксировать кабель с разгрузкой по растяжению, не перегибать в радиусе, совместимом с ПВХ‑изоляцией. Для наружного применения или агрессивных сред рекомендуется дополнительная защитная гофра и герметизация места ввода. Проверять полярность и контактную группу при подключении к PROFIBUS‑оборудованию и соблюдать рабочую температуру −5…70 °C и питание 24 V DC.
Ключевые параметры
| Параметр | Значение | Пояснение для инженера/наладчика |
|---|---|---|
| Тип компонента | разъём M12x1 B-код 5-пин с кабелем | Электрический соединитель для интерфейсных цепей пневмоострова. |
| Электрическое подключение | разъём M12x1 B-код 5-пин (папа), кабель | Определяет механический и электрический интерфейс для подключения модулей. |
| Количество проводов | 3 шт. | Указывает доступные электрические линии в кабеле и требует проверки схемы подключения. |
| Длина кабеля | 2 м | Важна при прокладке и расчёте падения напряжения и удобства монтажа. |
| Степень защиты | IP65 | Гарантирует защиту от пыли и струй воды при эксплуатации на щите или в поле. |
| Рабочее напряжение | 24 V DC | Нужно сверить с питающим напряжением контроллера или модуля пневмоострова. |
Советы специалистов
- Проверяйте совместимость B-кода разъёма с интерфейсом модуля пневмоострова (физический ключ и распиновка).
- Убедитесь, что 3-проводная схема соответствует требуемым линиям питания и сигналов контроллера.
- Оценивайте длину кабеля (2 м) по месту установки, при необходимости используйте удлинители со схожими характеристиками.
- Проверяйте степень защиты IP65 при выборе для наружной установки или незащищённых мест в шкафу.
- Сверяйте рабочее напряжение 24 V DC и материал изоляции (PVC) с требованиями по температуре и помехозащите.
Лайфхак: перед заменой компонента измерьте распиновку и протестируйте коннектор с коротким кабелем — это быстрее, чем полная раздельная проверка системы.
Частая ошибка: покупают разъём с подходящей механикой, но с другой распиновкой или электрической схемой, несовместимой с контроллером.
Кому не подходит
- Тем, кто ожидает полноценный пневмоостров в сборе — это только электрический компонент.
- Системам, требующим больше проводов или иной распиновки, чем 3-проводная конфигурация.
- Инсталляциям с требованиями по повышенной температуре эксплуатации вне диапазона -5 ÷ 70 °C.
Кейсы из практики
- Замена коннектора на модуле ввода/вывода: технический персонал сверил B-код и распиновку, установил ESV-DP-M12F-2M и восстановил связь контроллера за 20 минут.
- Интеграция в удалённый шкаф управления: 2-метровый кабель позволил разместить разъём внутри шкафа без дополнительных удлинителей, снижая число соединений.
- Проверка на IP65 при уличной установке: после установки уплотнений и прокладки разъём выдержал влажные условия, сохранив работу датчиков и питания 24 V DC.
Сопутствующие товары: экранированные соединительные кабели аналогичной распиновки, монтажные гайки и адаптеры M12.
FAQ
Как понять, совместим ли разъём M12 B-код с моим модулем пневмоострова?
Сверьте механический B-код и распиновку контактов модуля с технической документацией; совпадение ключей и назначений контактов подтверждает совместимость.
Можно ли использовать этот разъём для передачи сигнала Profibus?
Разъём имеет форму M12 B-код и используется для промышленных интерфейсов, но обязательно сверяйте электрическую схему и требуемые контакты для Profibus.
Подойдёт ли 3-проводное исполнение для питания и сигнала исполнительного устройства?
Зависит от схемы устройства: 3 провода обычно достаточно для питания и одного сигнального канала, но для дополнительных линий потребуется другой разъём.
Нужно ли учитывать материал изоляции кабеля (PVC)?
Да, PVC имеет ограничение по температуре и стойкости к химии; убедитесь, что диапазон -5 ÷ 70 °C и среда эксплуатации подходят для PVC.
Как проверить соответствие IP65 на установленном разъёме?
Проверьте целостность уплотнений и правильную затяжку контргайки; при сомнениях выполните оценку защиты в условиях, приближённых к эксплуатации.
Характеристики ESV-DP-M12F-2M
- 3
- есть
- прямой
- -5 ÷ 70 °C
- поливинилхлорид (ПВХ, PVC)
