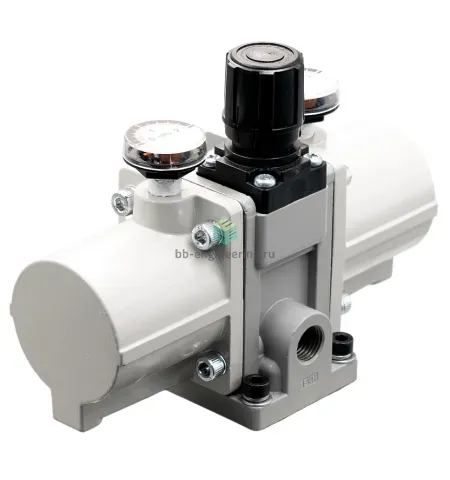

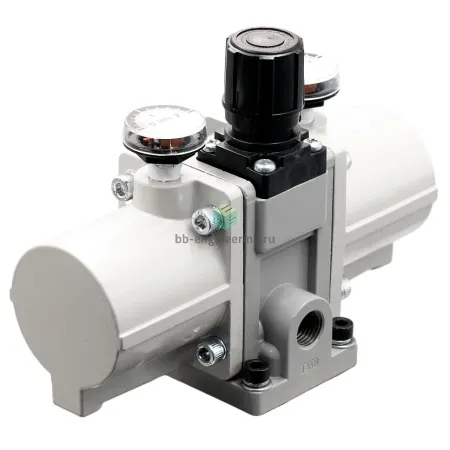

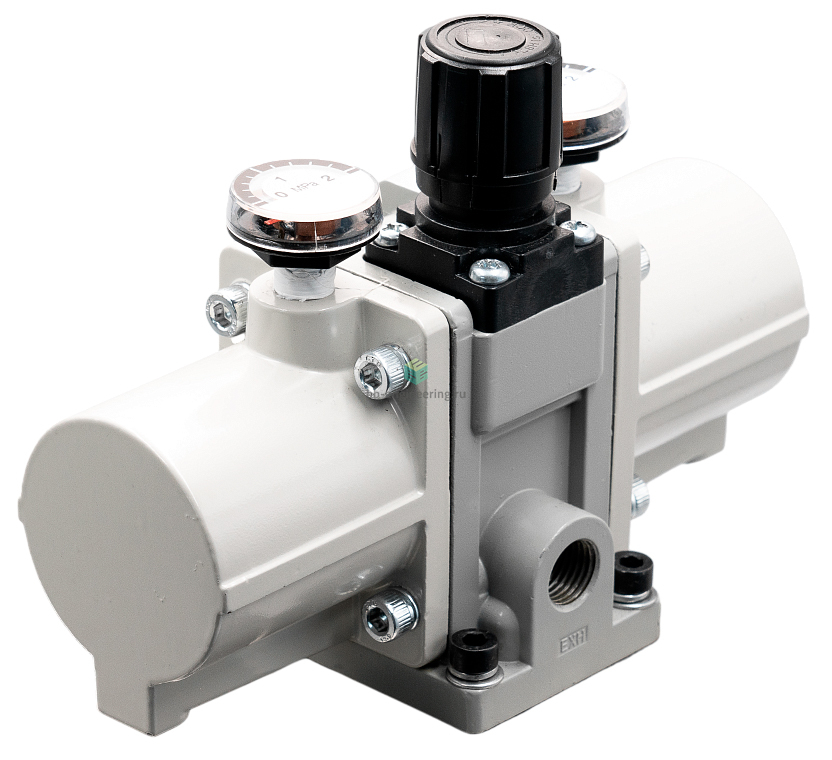

EXVBA11A-F02GN EMC - Усилитель давления, G1/4, 70 л/мин, 20 бар, с регулятором, манометром, глушителем

Назначение и принцип работы

Усилитель давления предназначен для получения выходного давления до 2–20 бар при стандартном расходе 70 л/мин в пневмосистемах на сжатом воздухе (класс по ISO 8573-1:2010 — 7:3:4). Устройство работает по принципу давления-умножения с коэффициентом повышения 4: выходное давление стремится к 4×входному в пределах заданного диапазона. При входном давлении 1–10 бар регулятор позволяет плавно установить выход в пределах 2 ÷ 20 бар; для достижения максимума 20 бар требуется входное давление ≥5 бар. Встроенный манометр (подключение R1/8) обеспечивает визуальный контроль, а глушитель снижает шум сброса при поддержании установленного давления. Подключение к сети — резьба G1/4.

Ключевые особенности конструкции

Исполнение рассчитано на промышленную эксплуатацию при температуре 2 ÷ 50 °C и монтаже в горизонтальном положении. Конструктивно устройство включает ступень давления с коэффициентом 4, регулирующий узел с поршнем/мембраной и тонко настроенный клапан сброса, манометрическое ответвление R1/8 и интегрированный глушитель на выпуске. Диапазоны давления и расхода (вход 1–10 бар, выход 2–20 бар, 70 л/мин) определяют применение в системах управления, испытательных стендах и приводах, где требуется локальное повышение давления. Рабочая среда — очищенный сжатый воздух по ISO 8573-1:2010 [7:3:4].

Экспертные рекомендации по применению

Перед монтажом обеспечить фильтрацию и осушение воздуха; класс 7:3:4 допускает присутствие загрязнений, поэтому рекомендуется предусмотреть фильтр и сепаратор конденсата перед входом. Устанавливать горизонтально, учитывать, что для получения заданного выхода Pout необходимо Pinput ≥ Pout/4 (например, для 20 бар — ≥5 бар). Следить, чтобы входное давление не превышало 10 бар и рабочая температура оставалась в пределах 2–50 °C. Манометр R1/8 использовать для проверки стабильности установки; при необходимости монтировать редукционный клапан и предохранительный клапан в магистрали для защиты оборудования. Избегать перекрутки резьб G1/4 и R1/8 при подключении, применять уплотнение резьбы, не превышая рекомендуемых усилий затяжки.
