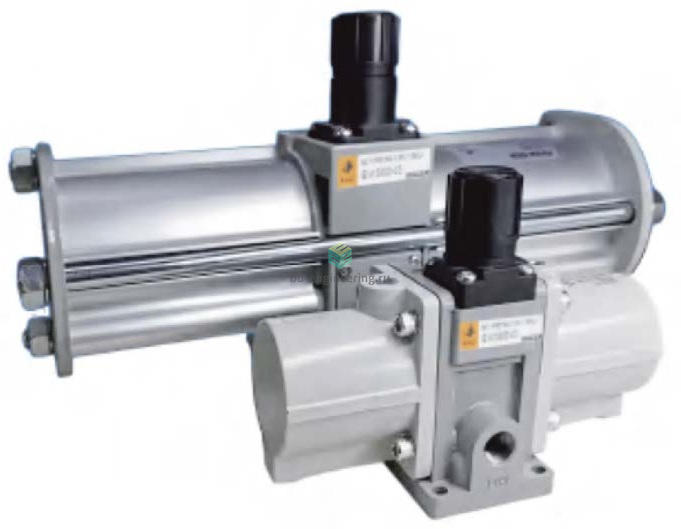

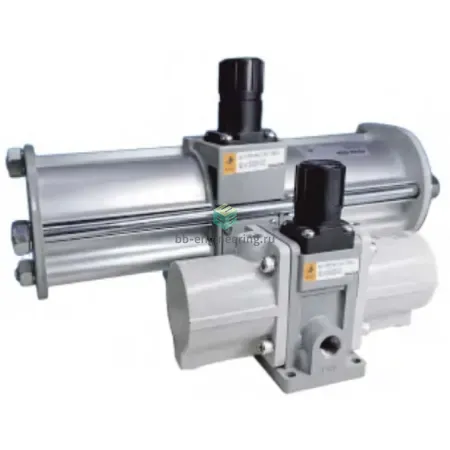

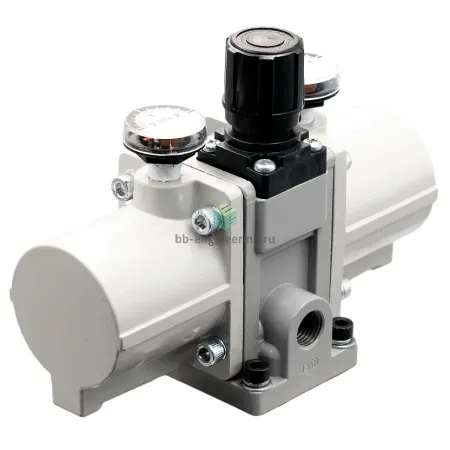

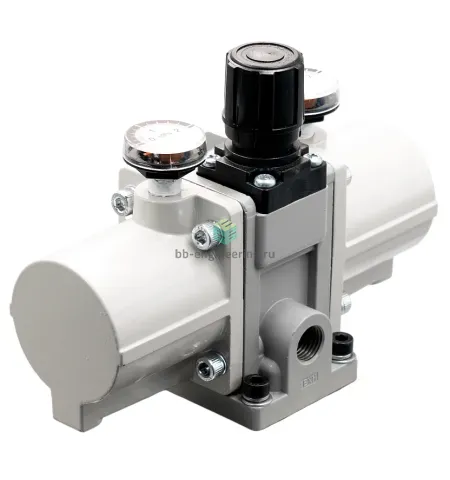

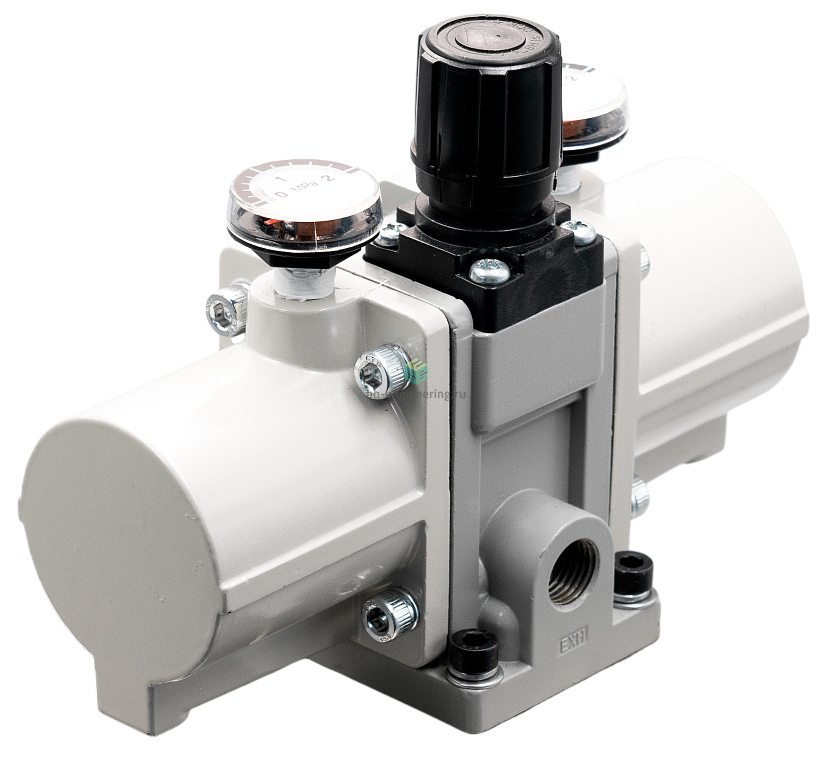

Описание EXVBA43A-04GN
Назначение и принцип работы
Пневматический усилитель давления EMC предназначен для повышения давления сжатого воздуха в системах управления, приводах и испытательных установках. При коэффициенте повышения 2 входное давление 1–10 бар преобразуется в выходное 2–16 бар, при этом диапазон регулировки 2÷16 бар и стандартный номинальный расход 1600 л/мин обеспечивают подачу улучшенного давления к исполнительным механизмам и пневмоинструменту. Регулирующий узел с ручной настройкой и встроенным манометром (присоединение R1/8) позволяет оперативно задать требуемый верхний/нижний предел давления без дополнительной арматуры; встроенный глушитель снижает пульсации и шум при сбросе.
Ключевые особенности конструкции
Корпус выполнен в типовом промышленном исполнении для монтажа в горизонтальном положении; присоединение к магистрали — G1/2. Внутренние седла и клапанные элементы выполнены из коррозионно-стойких материалов, типично — нержавеющая сталь; уплотнения — NBR или FKM в зависимости от исполнения, допускающие рабочую температуру 2÷50 °C. Устройство рассчитано на работу со сжатым воздухом по ISO 8573-1:2010 [7:3:4], выдерживает входное давление до 10 бар и обеспечивает устойчивую подачу до 16 бар при расходе до 1600 л/мин. Манометр и глушитель входят в комплект для оперативного контроля и снижения шума.
Экспертные рекомендации по применению
Перед монтажом обеспечьте фильтрацию и осушение воздуха в соответствии с классом загрязнения ISO 8573-1, установите запорный кран и предохранительный клапан на выходе. Для достижения максимального выходного давления убедитесь, что входное давление составляет не менее половины требуемого значения (при коэффициенте 2 для 16 бар нужен вход ≈8 бар). Монтировать горизонтально, избегать замерзания и конденсата; при интенсивных пульсациях добавить демпфер и предусмотреть регулярную проверку манометра через порт R1/8. Типичные ошибки: недоочищенный воздух, превышение расхода свыше 1600 л/мин и попытка работы при температуре ниже 2 °C.
Особенности
- Увеличение давления в 4 раза максимум;
- Энергоэффективная конструкция, не требуется внешнее электропитание;
- Плавающая конструкция поршня, что удваивает срок службы;
- Используется высокоэффективный глушитель для снижения шума воздуха до 13 дБ(А);
- Встроенный фильтр на входе воздуха снижает частоту обслуживания;
- Встроенный канал для воздуха в корпус предотвращают обледенение;
- Канал подключения для манометра 1/8', удобен для удалённого мониторинга давления;
- Меньший нагрев для более стабильной работы, снижение рисков безопасности;
- Простая конфигурация, лёгкая установка, наладка и обслуживание;
- Монтажные лапы и глушитель являются опциональными, экономят больше места для установки.
Автор
Антон Бобров
Характеристики EXVBA43A-04GN
- 2
- R1/8
- сжатый воздух в соответствии с ISO 8573-1:2010 [7:3:4]
- 1 ÷ 10 бар
- 2 ÷ 16 бар
- 2 ÷ 50 °C
- горизонтально
