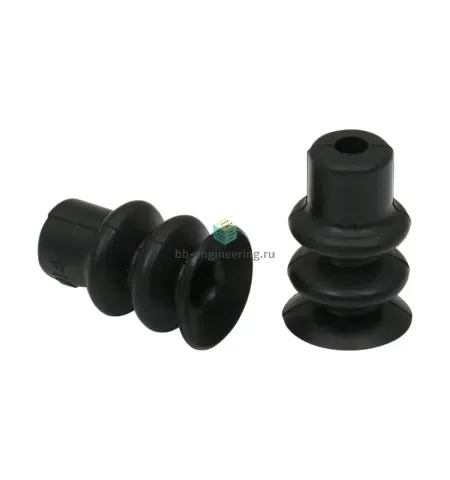

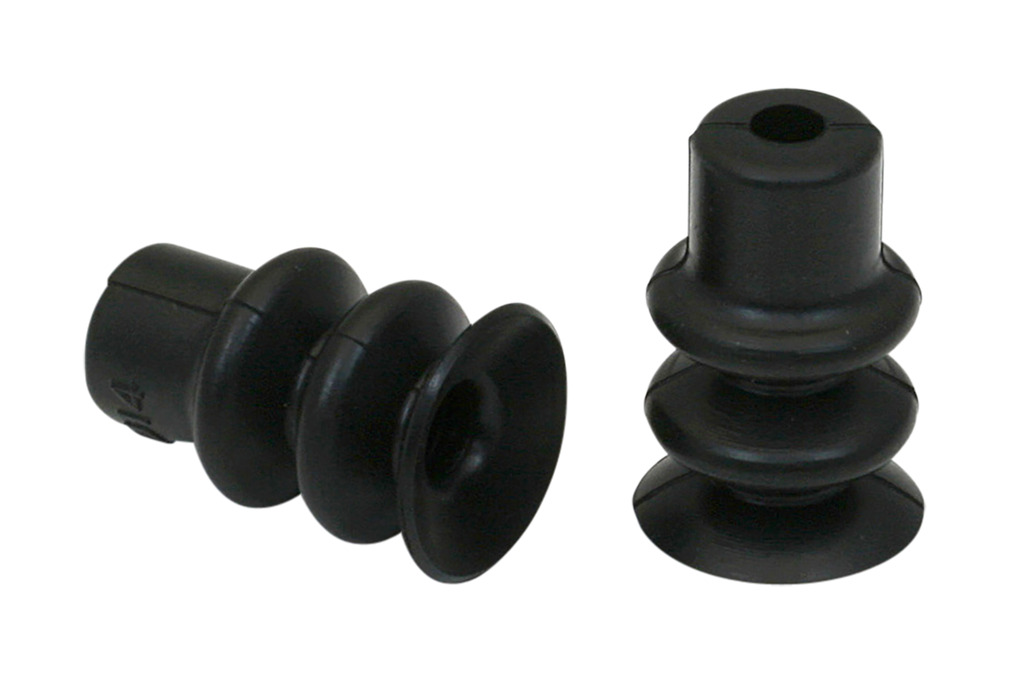

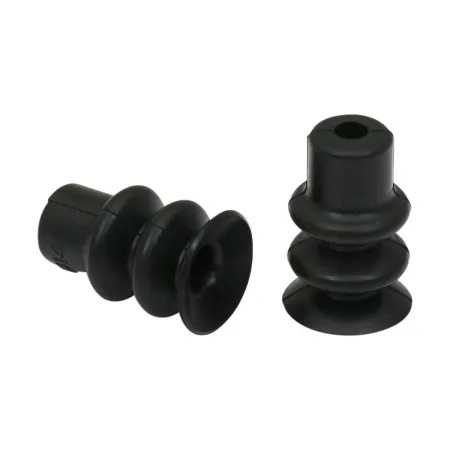

Описание FG 14 NBR-55 N016 10.01.06.00052
| Атрибут | Значение |
|---|---|
| d | 4,5 mm |
| d2 | 5,4 mm |
| D1 | 13,9 mm |
| Dk | 10 mm |
| Dmax(S) | 15,5 mm |
| Ds | 14,5 mm |
| H | 22,8 mm |
| H2 | 3,8 mm |
| H3 | 9 mm |
| Z (ход) | 9 mm |
Характеристики FG 14 NBR-55 N016 10.01.06.00052
Характеристики вакуумной техники
Вакуумный захват
- бутадиен-нитрильный каучук (NBR)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 1.37 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- ø14 мм
Усилие отрыва при 70% вакуума
5.7
Н
Объем присоски
- 1.06 см³
Общие характеристики
Минимальный диаметр/размер объекта
- 30 мм
Количество гофр
- 2.5
Дополнительные характеристики
Совместимость
- SCHMALZ N 016
