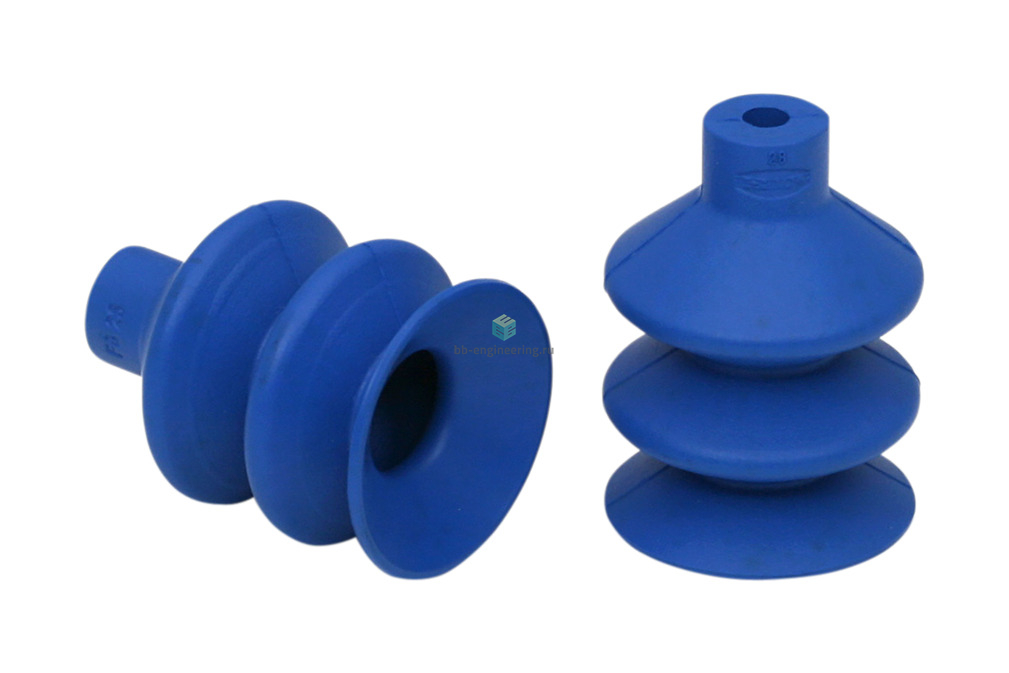

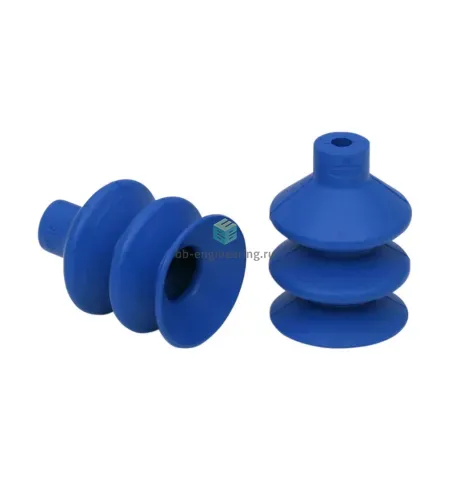

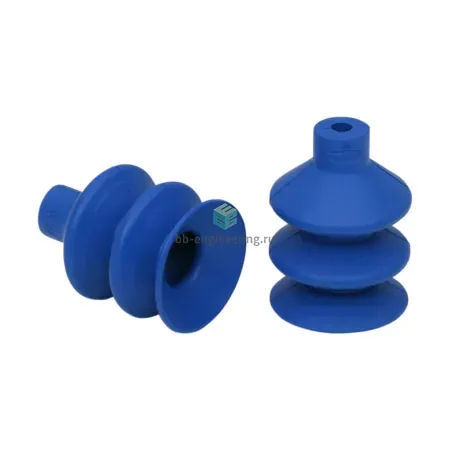

Описание FG 25 HT1-60 N016 10.01.06.00883
| Атрибут | Значение |
|---|---|
| d | 4,5 mm |
| d2 | 10 mm |
| D1 | 25 mm |
| Dk | 10 mm |
| Dmax(S) | 26 mm |
| Ds | 23 mm |
| H | 34 mm |
| H2 | 3,8 mm |
| H3 | 9 mm |
| Z (ход) | 18 mm |
Характеристики FG 25 HT1-60 N016 10.01.06.00883
Характеристики вакуумной техники
Вакуумный захват
- высокотемпературный материал (HT1)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 4.71 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- ø25 мм
Усилие отрыва при 70% вакуума
19
Н
Объем присоски
- 5.22 см³
Общие характеристики
Минимальный диаметр/размер объекта
- 60 мм
Количество гофр
- 2.5
Дополнительные характеристики
Совместимость
- SCHMALZ N 016
