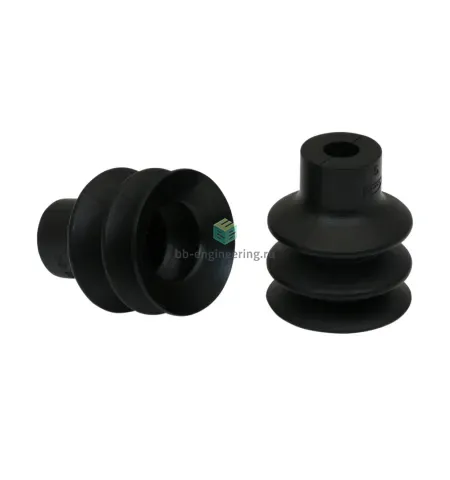

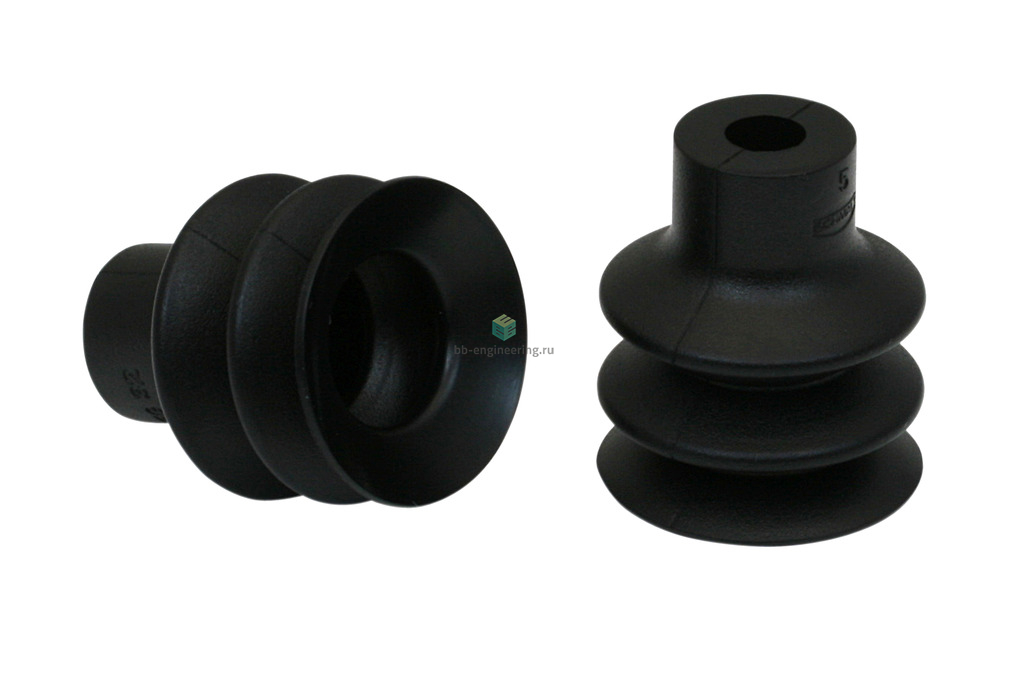

Описание FG 32 NBR-55 N018 10.01.06.00140
| Атрибут | Значение |
|---|---|
| d | 8 mm |
| d1 | 15 mm |
| d2 | 16 mm |
| D1 | 32,4 mm |
| Dk | 18 mm |
| Dmax(S) | 33,5 mm |
| Ds | 32 mm |
| H | 37,5 mm |
| H2 | 13 mm |
| H3 | 17 mm |
| Z (ход) | 15 mm |
Характеристики FG 32 NBR-55 N018 10.01.06.00140
Характеристики вакуумной техники
Вакуумный захват
- бутадиен-нитрильный каучук (NBR)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 12.06 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- ø32 мм
Усилие отрыва при 70% вакуума
36.9
Н
Объем присоски
- 9.77 см³
Общие характеристики
Минимальный диаметр/размер объекта
- 70 мм
Количество гофр
- 2.5
Дополнительные характеристики
Совместимость
- SCHMALZ N 018
