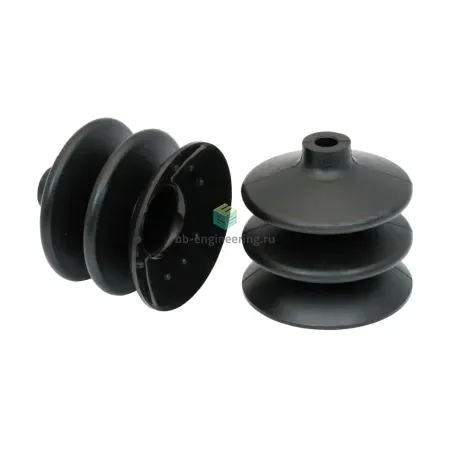

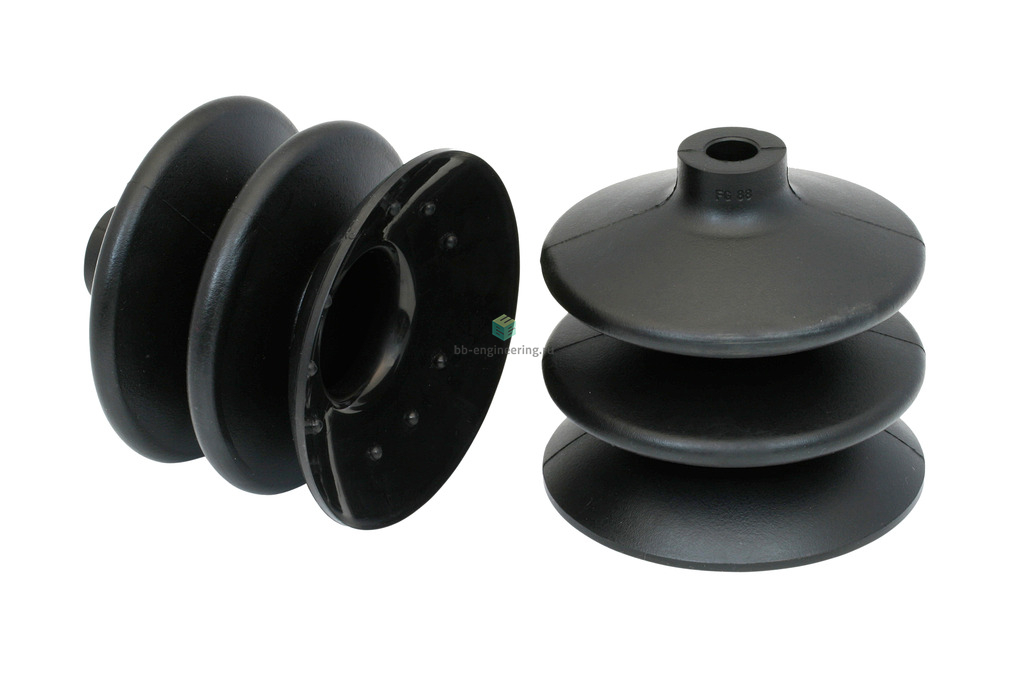

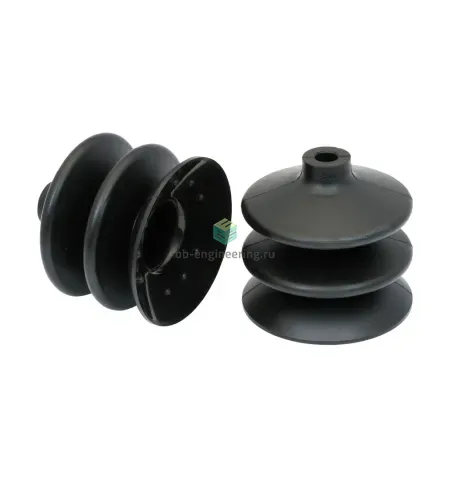

FG-88-NBR-55-N019 10.01.06.00143/A Шмальц - Присоска вакуумная круглая сильфонная 2.5 гофра, ø88 мм, NBR
₸21 742
- Все о товаре
- Описание
- Характеристики
- Дешевле комплектом
Описание FG-88-NBR-55-N019 10.01.06.00143/A

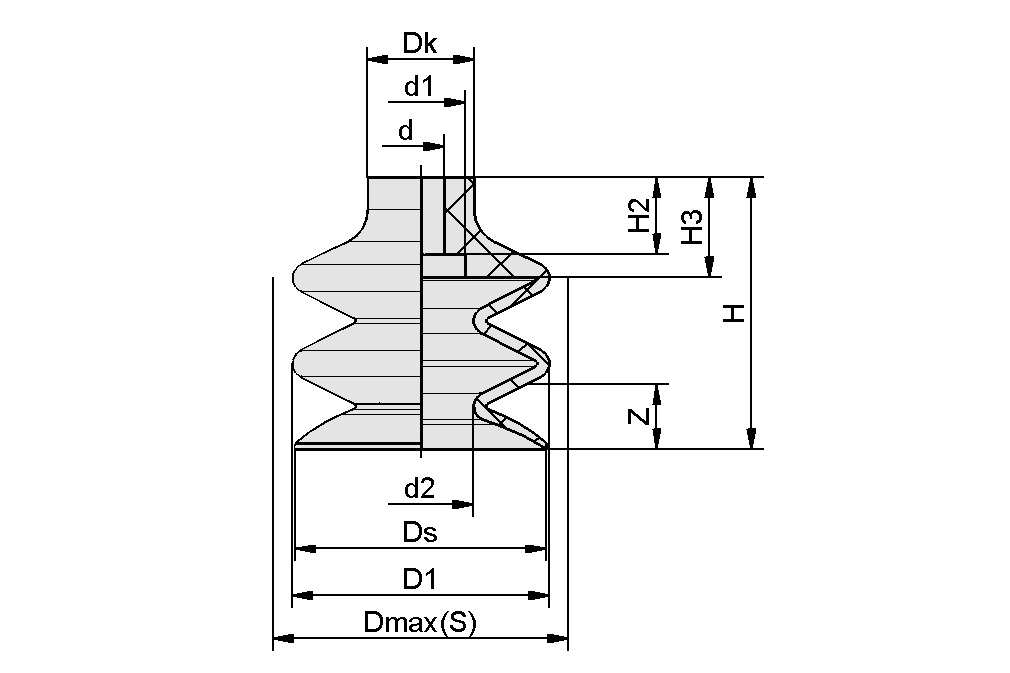

| Атрибут | Значение |
|---|---|
| d | 11,7 mm |
| d1 | 25 mm |
| d2 | 29,3 mm |
| D1 | 88,2 mm |
| Dk | 24,7 mm |
| Dmax(S) | 95,5 mm |
| Ds | 89 mm |
| H | 86,5 mm |
| H2 | 19,7 mm |
| H3 | 26 mm |
| Z (ход) | 34 mm |
Автор
Ответственный редактор / Инженер
Антон Бобров
Директор «Би Энд Би Инжиниринг»
«Описание товара FG-88-NBR-55-N019 10.01.06.00143/A Шмальц - Присоска вакуумная круглая сильфонная 2.5 гофра, ø88 мм, NBR на этой странице составлено на основе нашего 10-летнего опыта работы в сфере пневматического оборудования, запорной арматуры и промышленной автоматизации. Если у вас есть вопросы или комментарии — напишите мне лично».
Характеристики FG-88-NBR-55-N019 10.01.06.00143/A
Характеристики вакуумной техники
Вакуумный захват
- бутадиен-нитрильный каучук (NBR)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 40.46 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- ø88 мм
Усилие отрыва при 70% вакуума
286
Н
Объем присоски
- 143.67 см³
Общие характеристики
Минимальный диаметр/размер объекта
- 200 мм
Количество гофр
- 2.5
Дополнительные характеристики
Совместимость
- Шмальц N 019
