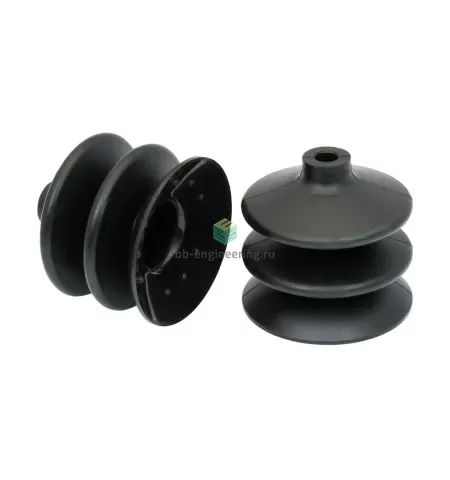

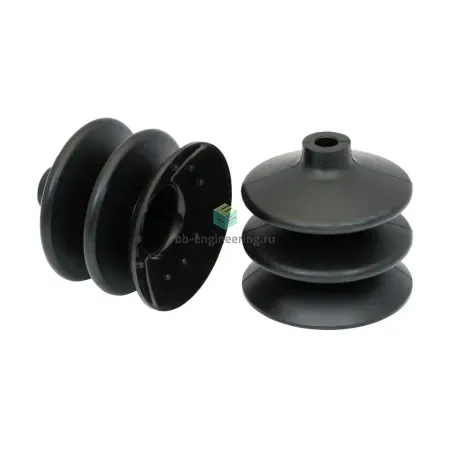

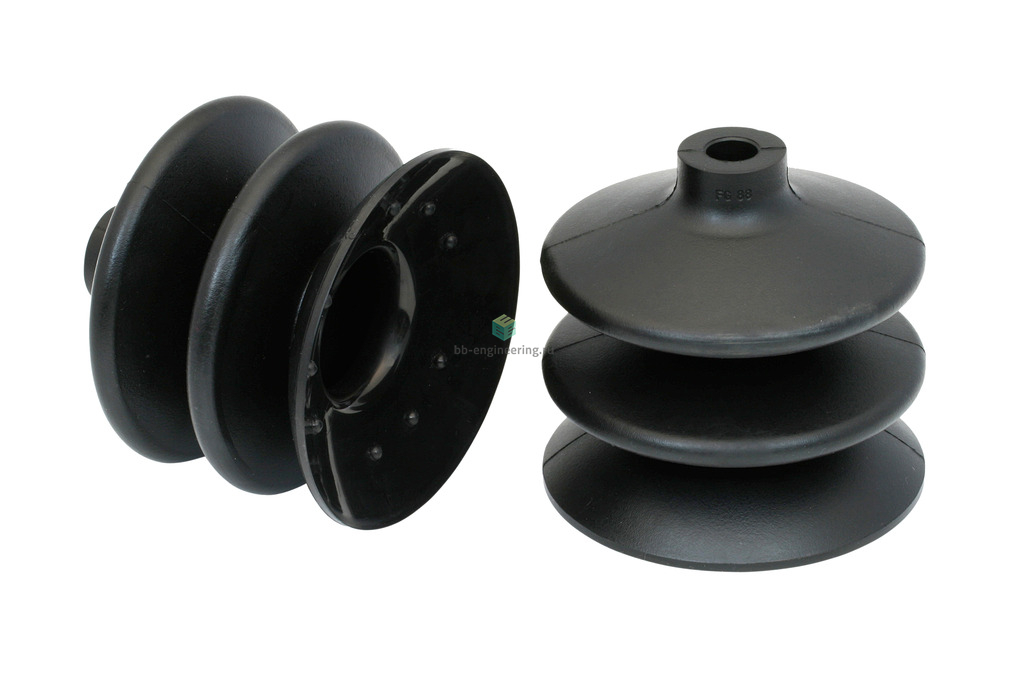

Описание FG 88 NBR-55 N019 10.01.06.00143
| Атрибут | Значение |
|---|---|
| d | 11,7 mm |
| d1 | 25 mm |
| d2 | 29,3 mm |
| D1 | 88,2 mm |
| Dk | 24,7 mm |
| Dmax(S) | 95,5 mm |
| Ds | 89 mm |
| H | 86,5 mm |
| H2 | 19,7 mm |
| H3 | 26 mm |
| Z (ход) | 34 mm |
Характеристики FG 88 NBR-55 N019 10.01.06.00143
Характеристики вакуумной техники
Вакуумный захват
- бутадиен-нитрильный каучук (NBR)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 40.46 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- ø88 мм
Усилие отрыва при 70% вакуума
286
Н
Объем присоски
- 143.67 см³
Общие характеристики
Минимальный диаметр/размер объекта
- 200 мм
Количество гофр
- 2.5
Дополнительные характеристики
Совместимость
- SCHMALZ N 019
