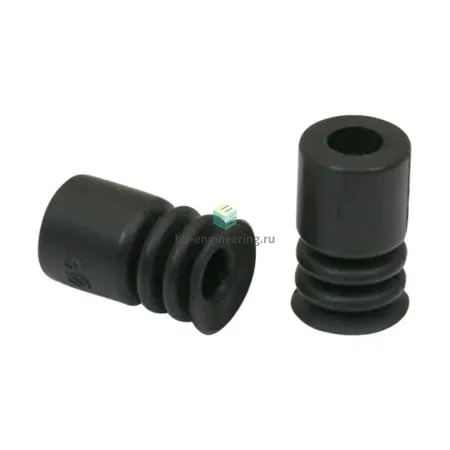

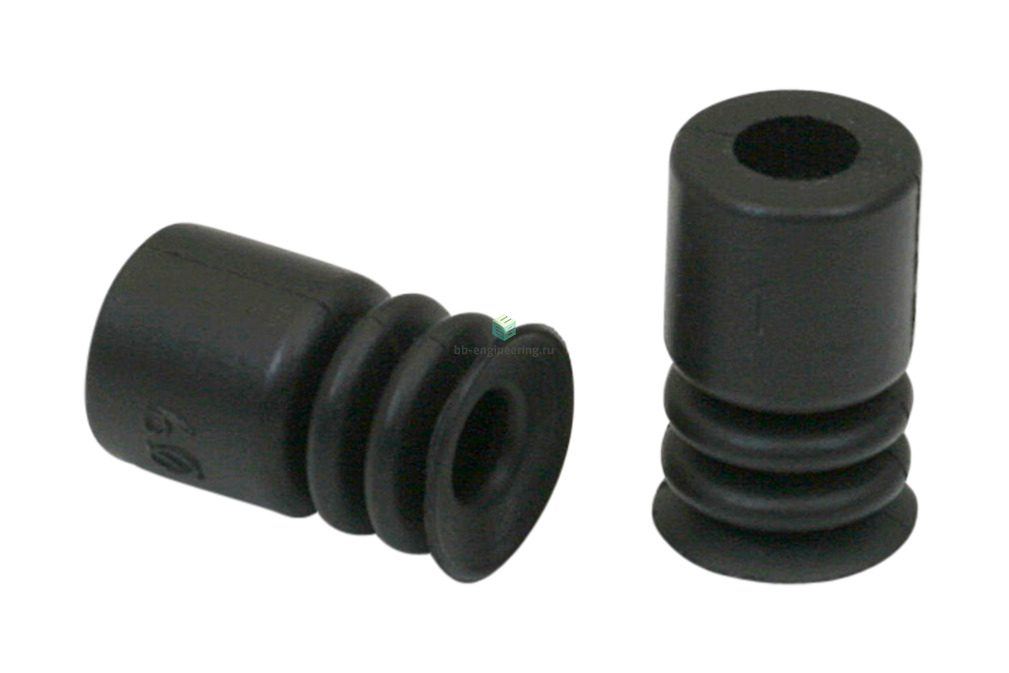

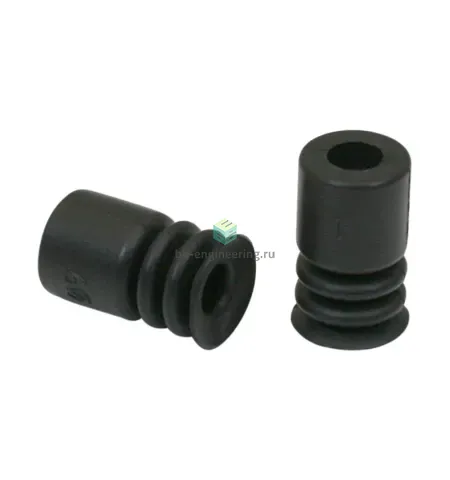

FG-9-NBR-55-N016 10.01.06.00051/A Шмальц - Присоска вакуумная круглая сильфонная 2.5 гофра, ø9 мм, резина NBR
₸6 501
- Все о товаре
- Описание
- Характеристики
- Дешевле комплектом
Описание FG-9-NBR-55-N016 10.01.06.00051/A

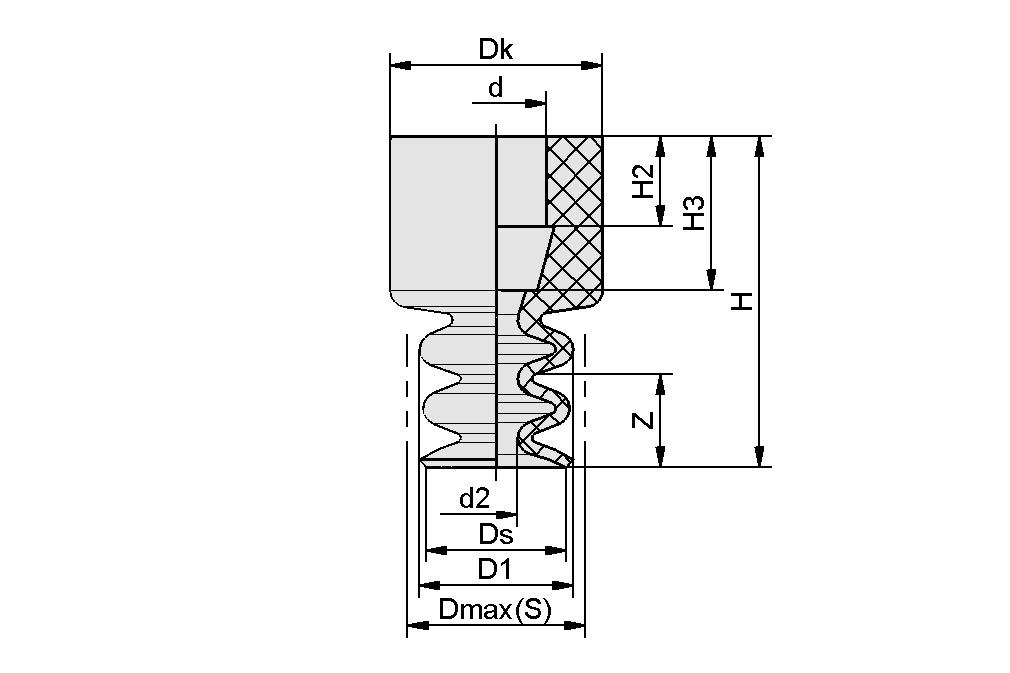

| Атрибут | Значение |
|---|---|
| d | 4,5 mm |
| d2 | 4,1 mm |
| D1 | 8,9 mm |
| Dk | 9 mm |
| Dmax(S) | 9,5 mm |
| Ds | 9 mm |
| H | 15 mm |
| H2 | 3,8 mm |
| H3 | 8,2 mm |
| Z (ход) | 3 mm |
Характеристики FG-9-NBR-55-N016 10.01.06.00051/A
Характеристики вакуумной техники
Вакуумный захват
- бутадиен-нитрильный каучук (NBR)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 0.79 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- ø9 мм
Усилие отрыва при 70% вакуума
2.3
Н
Общие характеристики
Минимальный диаметр/размер объекта
- 20 мм
Количество гофр
- 2.5
Дополнительные характеристики
Совместимость
- Шмальц N 016
