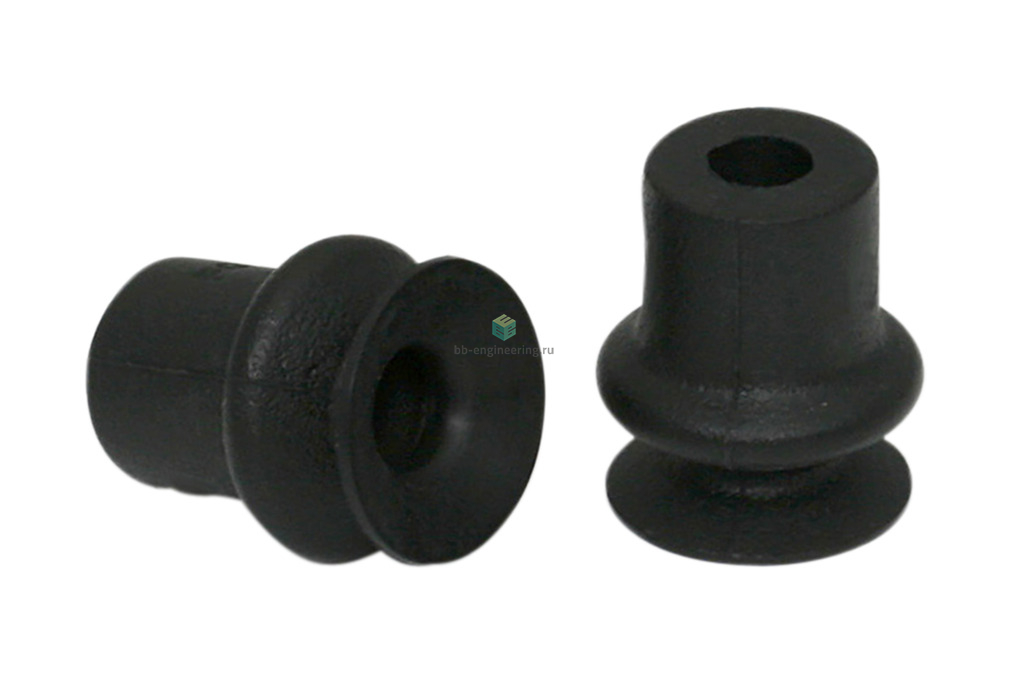

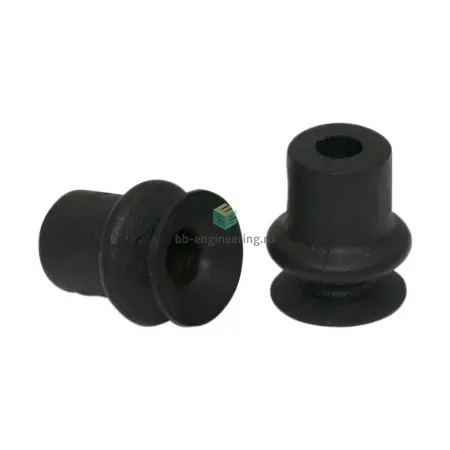

FGA-14-NBR-55-N016 10.01.06.00370/A Шмальц - Присоска вакуумная круглая сильфонная 1.5 гофра, ø14 мм, NBR
₸5 158
- Все о товаре
- Описание
- Характеристики
Описание FGA-14-NBR-55-N016 10.01.06.00370/A

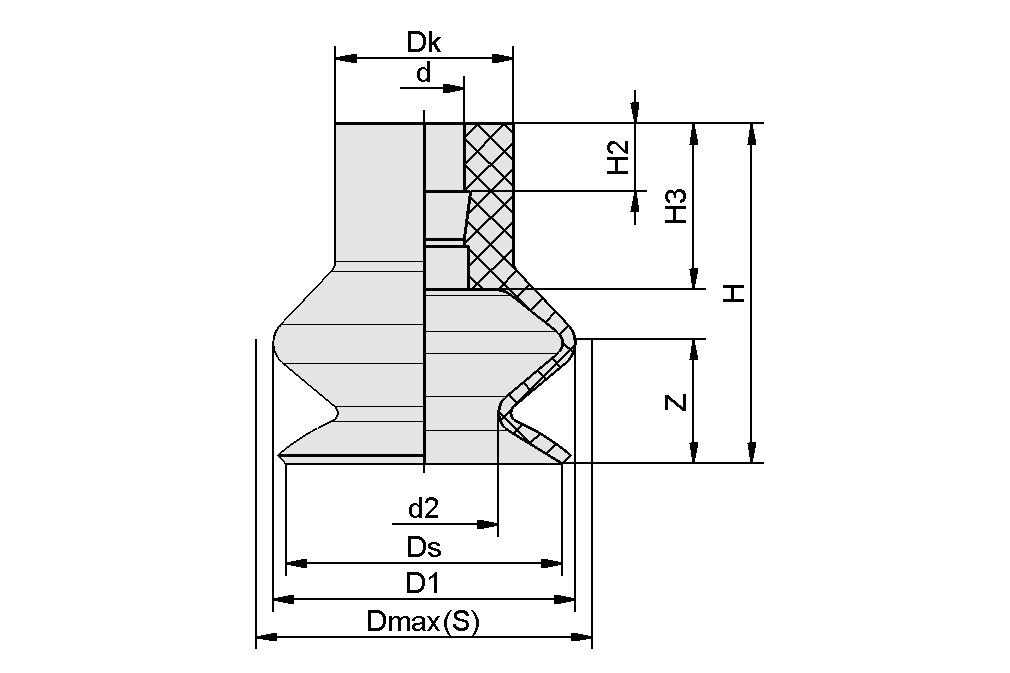

| Атрибут | Значение |
|---|---|
| d | 4,5 mm |
| d2 | 5 mm |
| D1 | 13,7 mm |
| Dk | 10 mm |
| Dmax(S) | 14,5 mm |
| Ds | 12,5 mm |
| H | 15,5 mm |
| H2 | 3,8 mm |
| H3 | 8,5 mm |
| Z (ход) | 5 mm |
Характеристики FGA-14-NBR-55-N016 10.01.06.00370/A
Характеристики вакуумной техники
Вакуумный захват
- бутадиен-нитрильный каучук (NBR)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 1.2 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- ø14 мм
Общие характеристики
Минимальный диаметр/размер объекта
- 25 мм
Количество гофр
- 1.5
