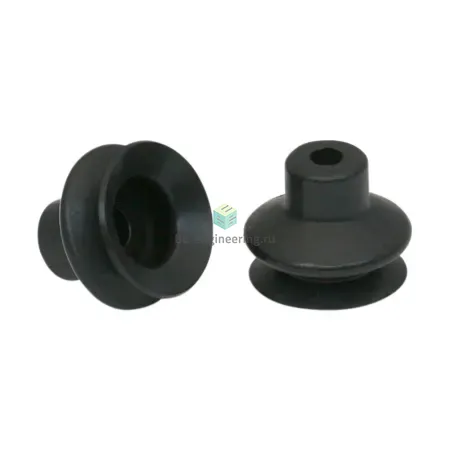

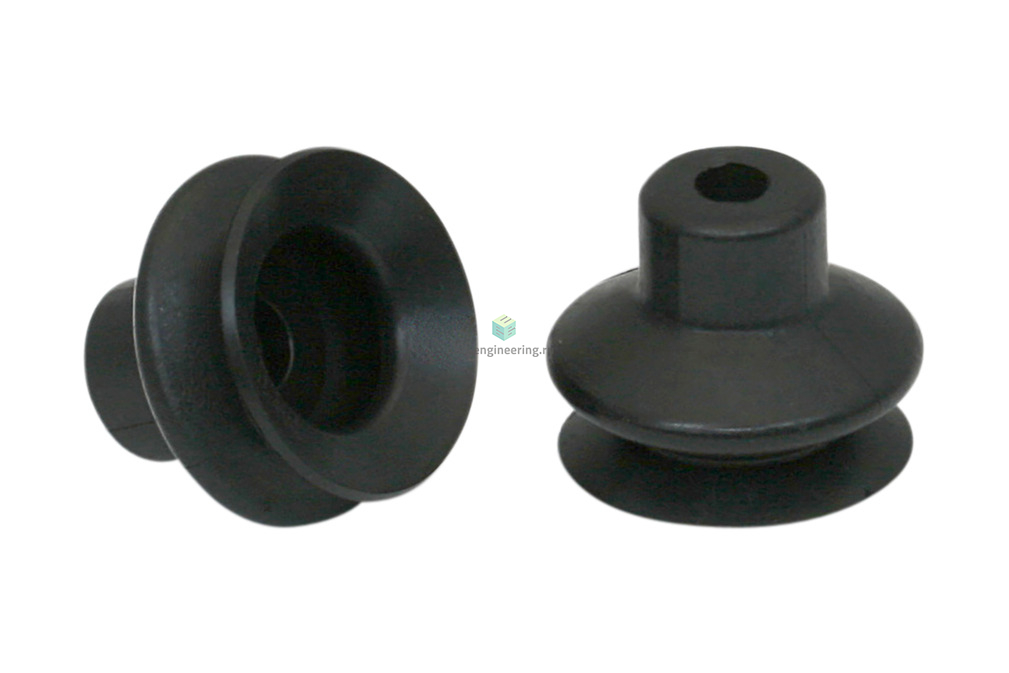

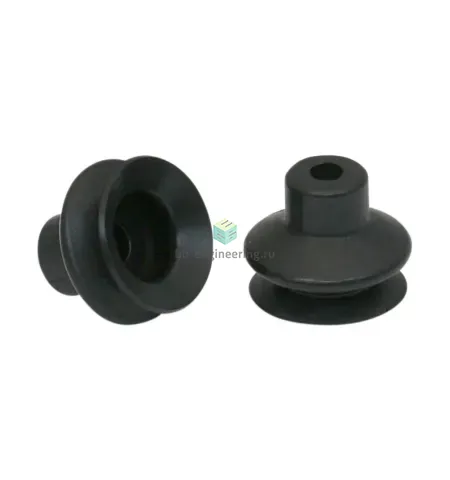

FGA-20-NBR-55-N016 10.01.06.00373/A Шмальц - Присоска вакуумная круглая сильфонная 1.5 гофра, ø20 мм, NBR
₸6 658
- Все о товаре
- Описание
- Характеристики
Описание FGA-20-NBR-55-N016 10.01.06.00373/A

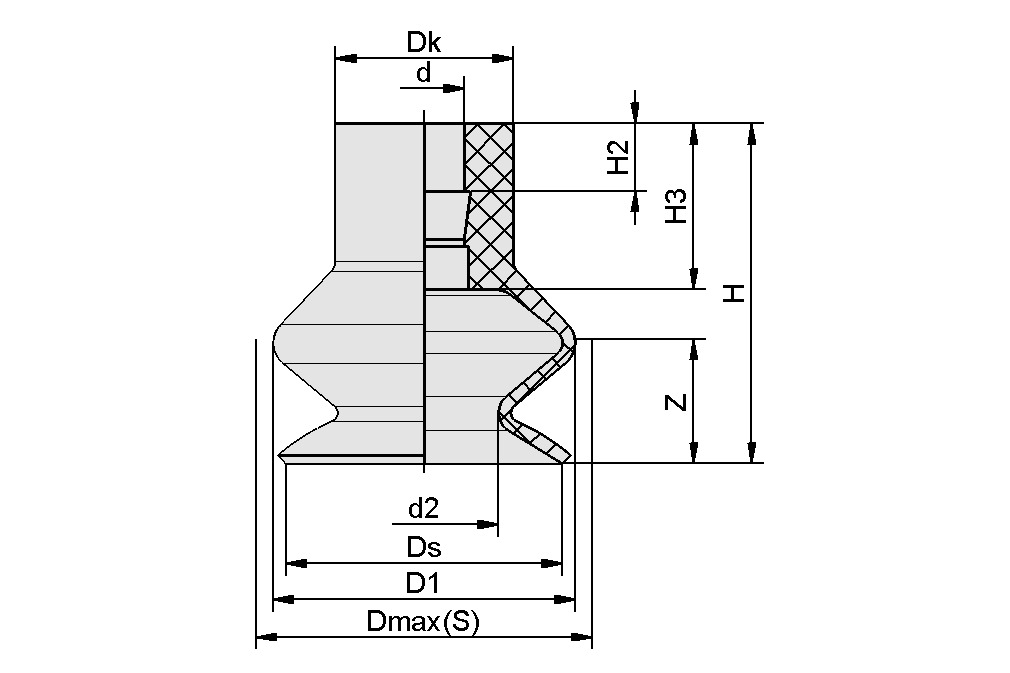

| Атрибут | Значение |
|---|---|
| d | 4,5 mm |
| d2 | 11 mm |
| D1 | 19,9 mm |
| Dk | 10 mm |
| Dmax(S) | 21 mm |
| Ds | 18,1 mm |
| H | 15,2 mm |
| H2 | 3,8 mm |
| H3 | 8,7 mm |
| Z (ход) | 5 mm |
Характеристики FGA-20-NBR-55-N016 10.01.06.00373/A
Характеристики вакуумной техники
Вакуумный захват
- бутадиен-нитрильный каучук (NBR)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 4.7 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- ø20 мм
Общие характеристики
Минимальный диаметр/размер объекта
- 60 мм
Количество гофр
- 1.5
