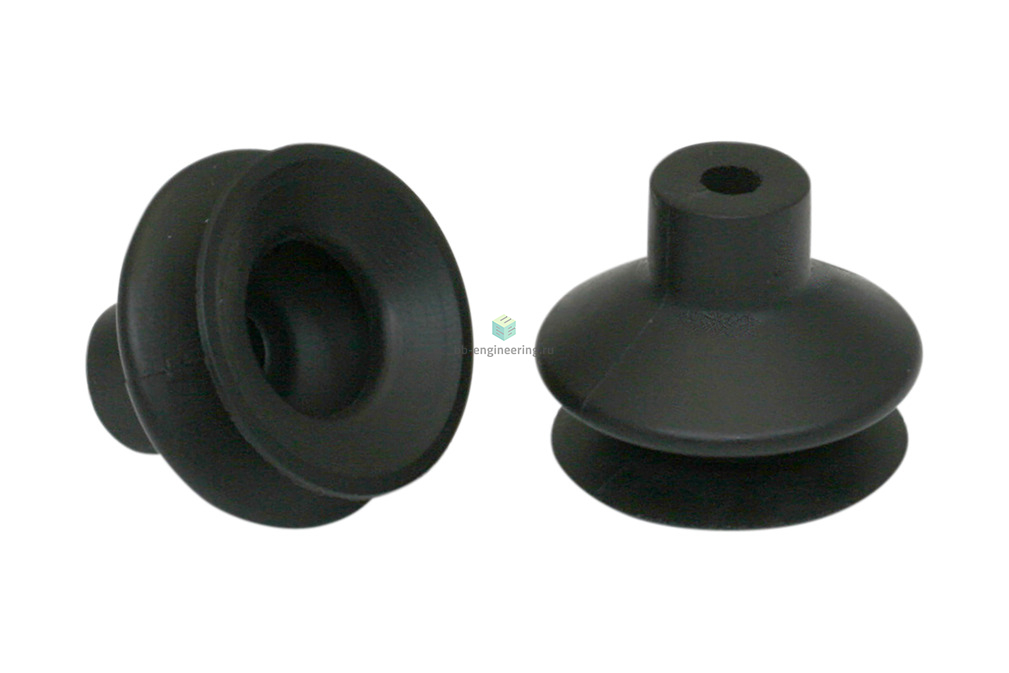

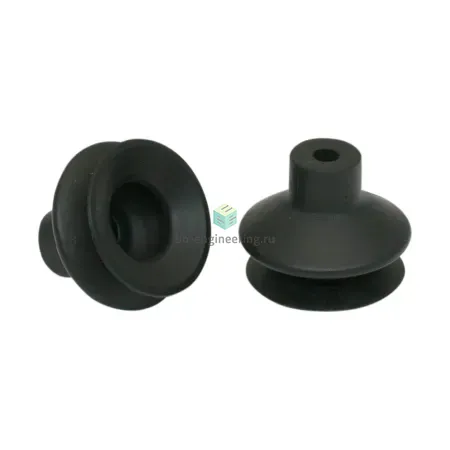

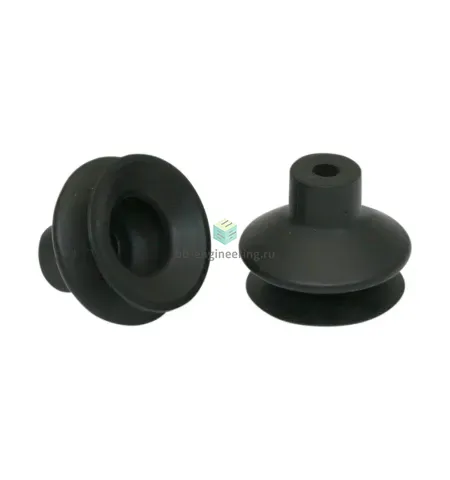

Описание FGA 22 NBR-55 N016 10.01.06.00097
| Атрибут | Значение |
|---|---|
| d | 4,5 mm |
| d2 | 11,7 mm |
| D1 | 24,2 mm |
| Dk | 10 mm |
| Dmax(S) | 25 mm |
| Ds | 21,5 mm |
| H | 19 mm |
| H2 | 3,8 mm |
| H3 | 9,1 mm |
| Z (ход) | 6 mm |
Характеристики FGA 22 NBR-55 N016 10.01.06.00097
Характеристики вакуумной техники
Вакуумный захват
- бутадиен-нитрильный каучук (NBR)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 5.7 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- ø22 мм
Общие характеристики
Минимальный диаметр/размер объекта
- 50 мм
Количество гофр
- 1.5
