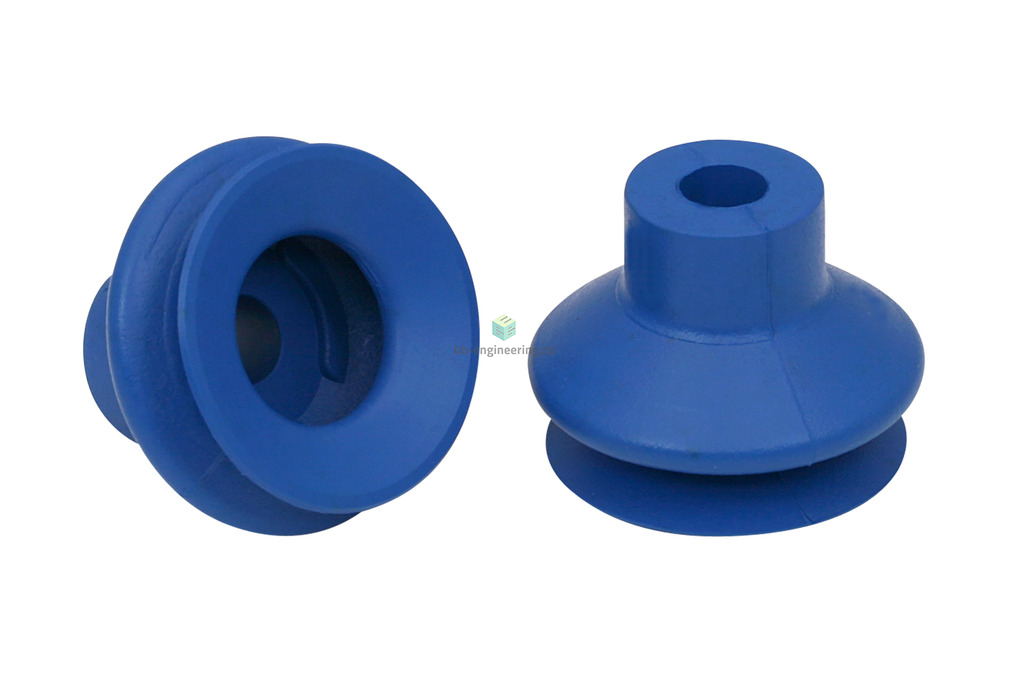

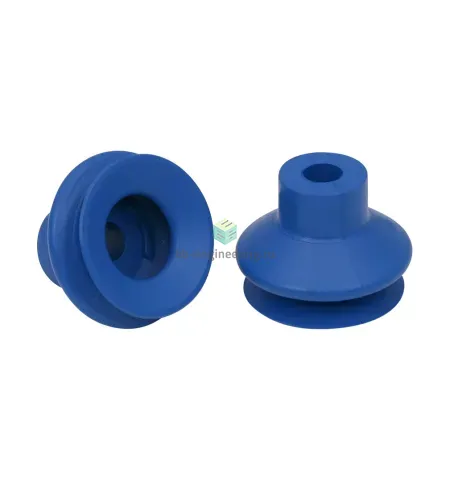

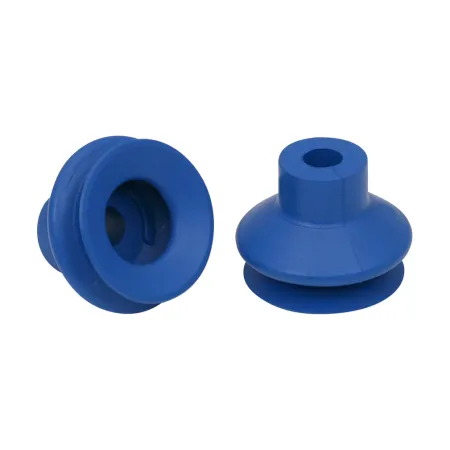

FGA-33-HT1-60-N018 10.01.06.00873/A Шмальц - Присоска вакуумная круглая сильфонная 1.5 гофра, ø33, высокот.
₸14 431
- Все о товаре
- Описание
- Характеристики
Описание FGA-33-HT1-60-N018 10.01.06.00873/A

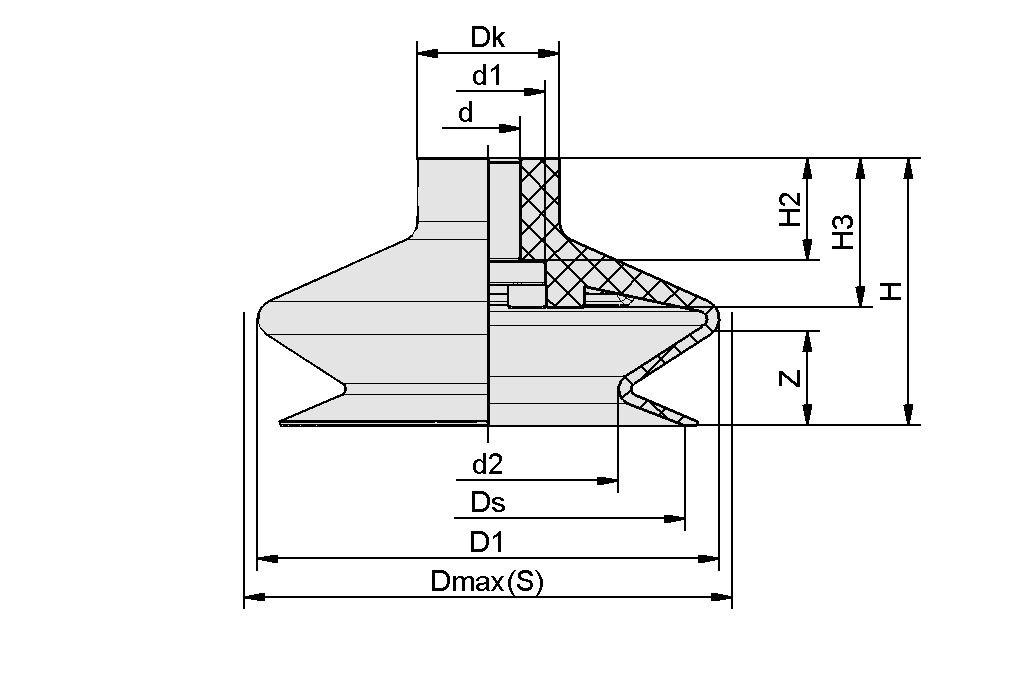

| Атрибут | Значение |
|---|---|
| d | 8 mm |
| d1 | 16 mm |
| d2 | 17 mm |
| D1 | 36 mm |
| Dk | 18 mm |
| Dmax(S) | 38 mm |
| Ds | 30 mm |
| H | 27 mm |
| H2 | 13 mm |
| H3 | 14 mm |
| Z (ход) | 9 mm |
Характеристики FGA-33-HT1-60-N018 10.01.06.00873/A
Характеристики вакуумной техники
Вакуумный захват
- высокотемпературный материал (HT1)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 13.6 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- ø33 мм
Общие характеристики
Минимальный диаметр/размер объекта
- 80 мм
Количество гофр
- 1.5
