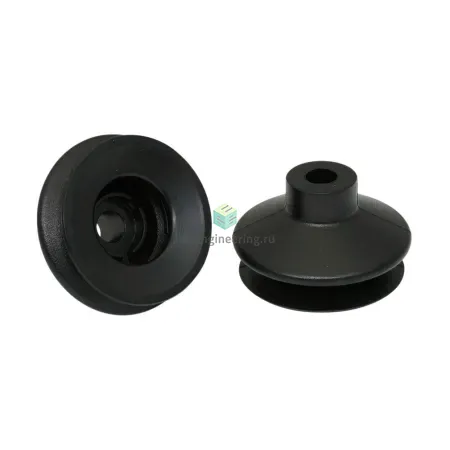

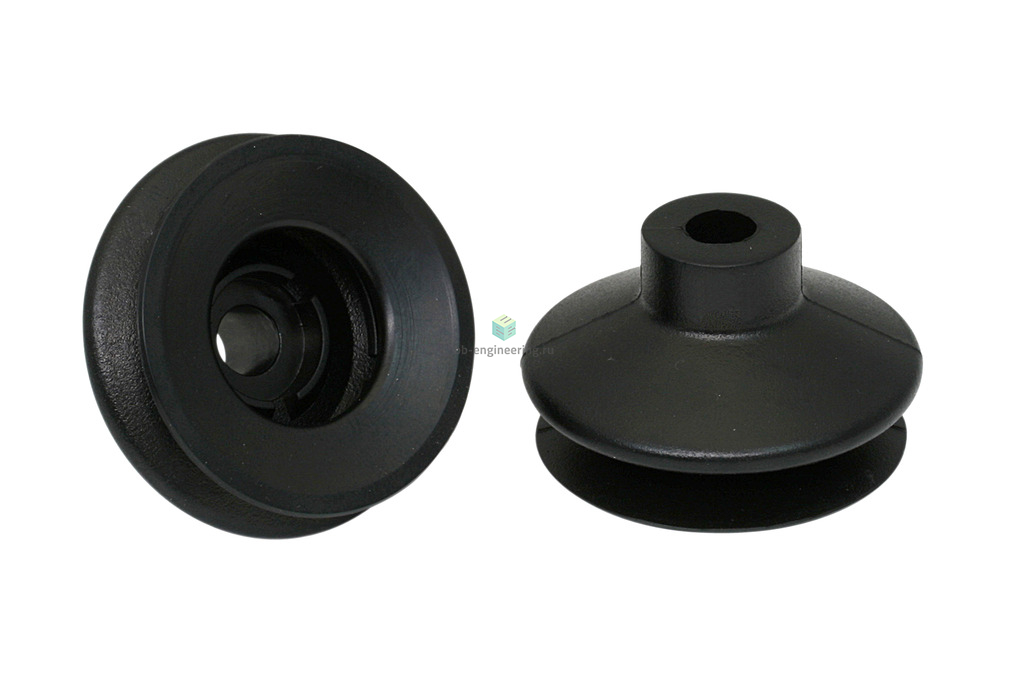

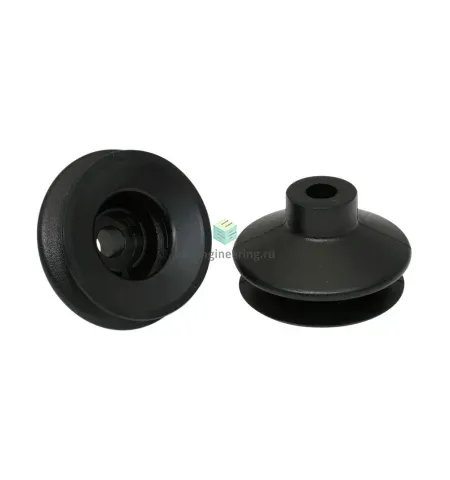

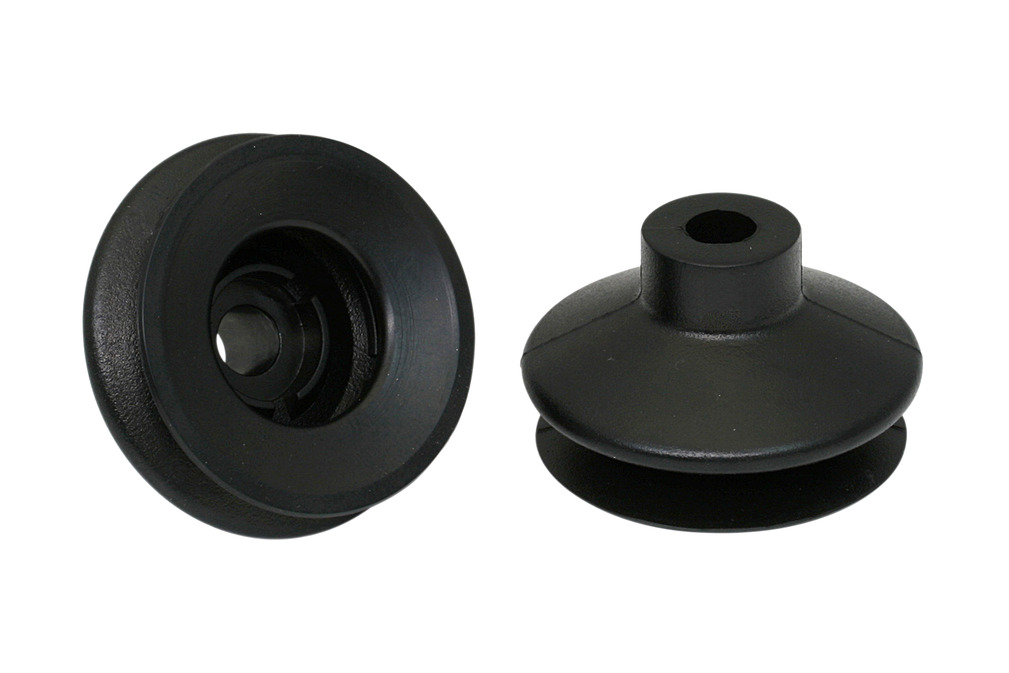

FGA-43-NBR-55-N018 10.01.06.00131/A Шмальц - Присоска вакуумная круглая сильфонная 1.5 гофра, ø43 мм, NBR
₸9 359
- Все о товаре
- Описание
- Характеристики
Описание FGA-43-NBR-55-N018 10.01.06.00131/A
| Атрибут | Значение |
|---|---|
| d | 8 mm |
| d1 | 14,5 mm |
| d2 | 21,9 mm |
| D1 | 45,9 mm |
| Dk | 18 mm |
| Dmax(S) | 47,5 mm |
| Ds | 38 mm |
| H | 27,6 mm |
| H2 | 13 mm |
| H3 | 17,1 mm |
| Z (ход) | 10 mm |
Характеристики FGA-43-NBR-55-N018 10.01.06.00131/A
Характеристики вакуумной техники
Вакуумный захват
- бутадиен-нитрильный каучук (NBR)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 22.8 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- ø43 мм
Общие характеристики
Минимальный диаметр/размер объекта
- 120 мм
Количество гофр
- 1.5
