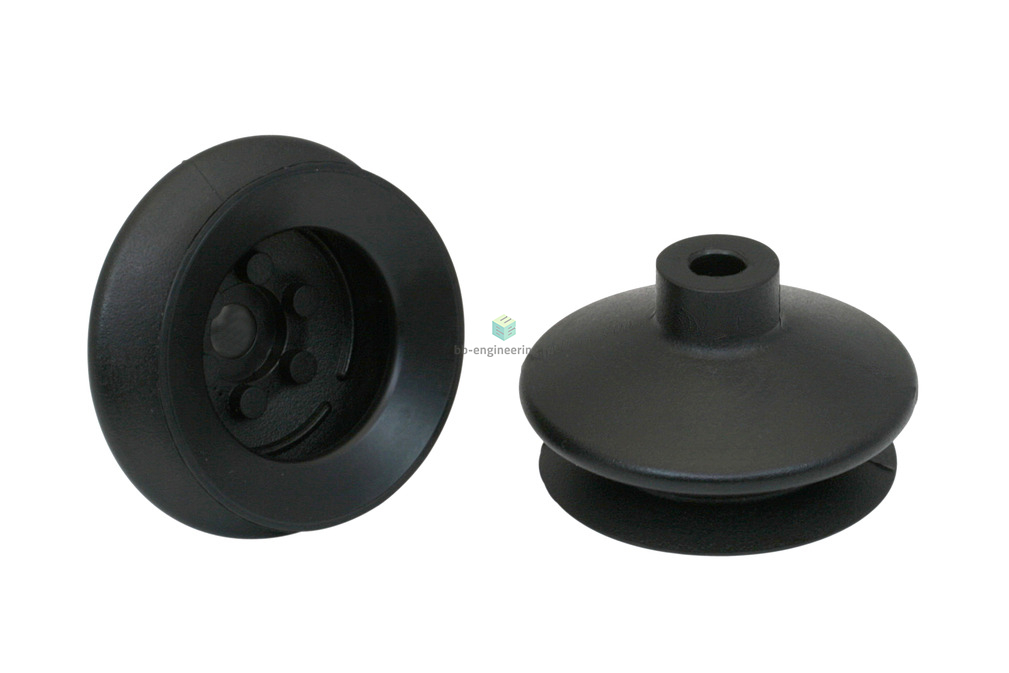

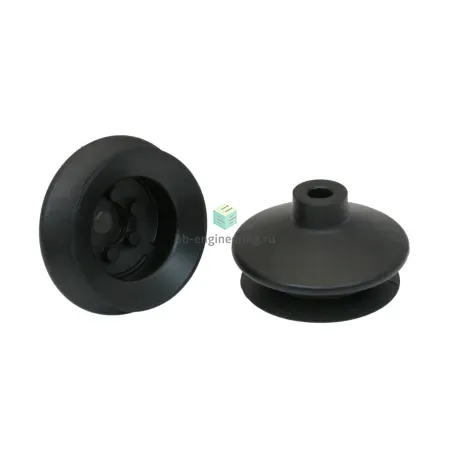

FGA-53-NBR-55-N018 10.01.06.00132/A Шмальц - Присоска вакуумная круглая сильфонная 1.5 гофра, ø53 мм, NBR
₸11 745
- Все о товаре
- Описание
- Характеристики
Описание FGA-53-NBR-55-N018 10.01.06.00132/A

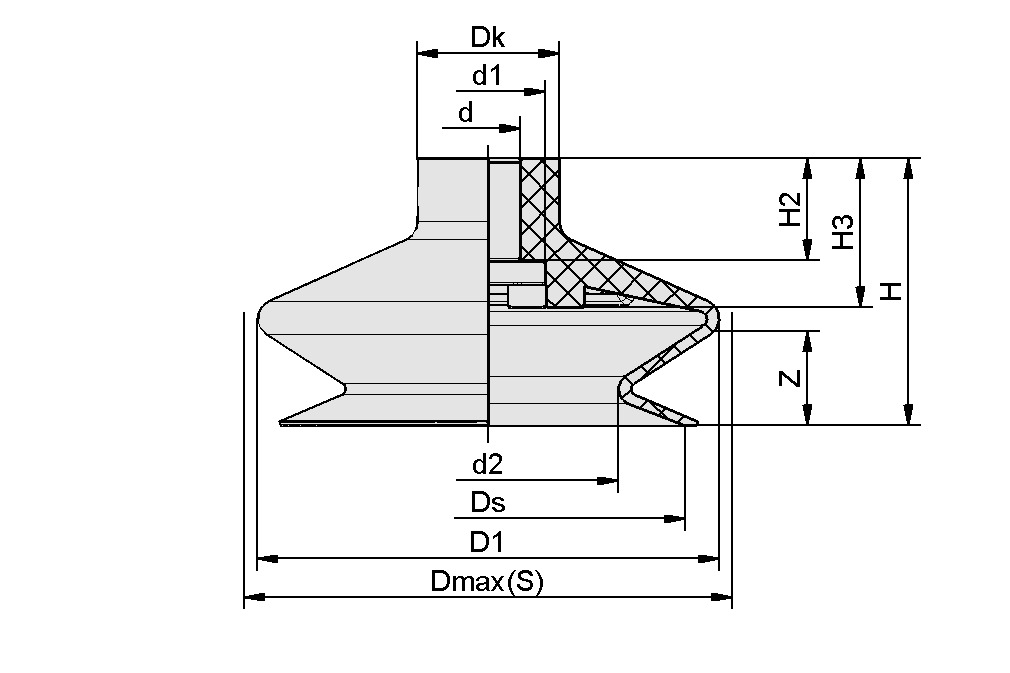

| Атрибут | Значение |
|---|---|
| d | 8 mm |
| d1 | 14,5 mm |
| d2 | 33 mm |
| D1 | 58,6 mm |
| Dk | 18 mm |
| Dmax(S) | 60 mm |
| Ds | 50 mm |
| H | 34 mm |
| H2 | 12,3 mm |
| H3 | 19 mm |
| Z (ход) | 15 mm |
Характеристики FGA-53-NBR-55-N018 10.01.06.00132/A
Характеристики вакуумной техники
Вакуумный захват
- бутадиен-нитрильный каучук (NBR)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 51.3 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- ø53 мм
Общие характеристики
Минимальный диаметр/размер объекта
- 150 мм
Количество гофр
- 1.5
