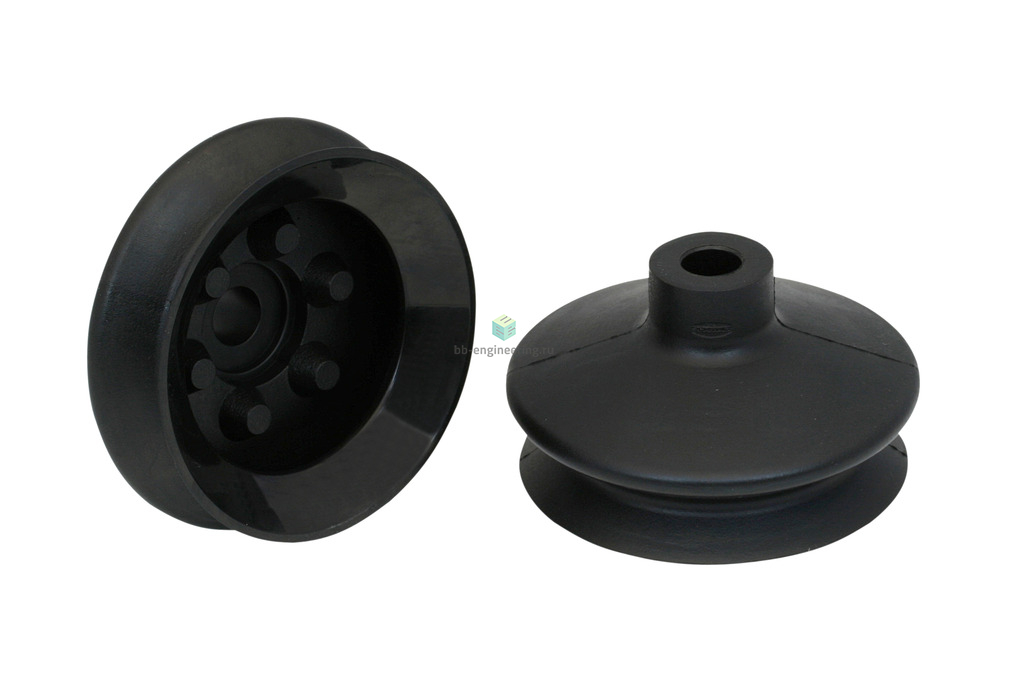

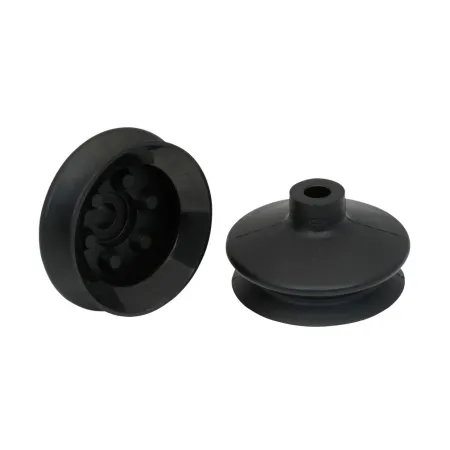

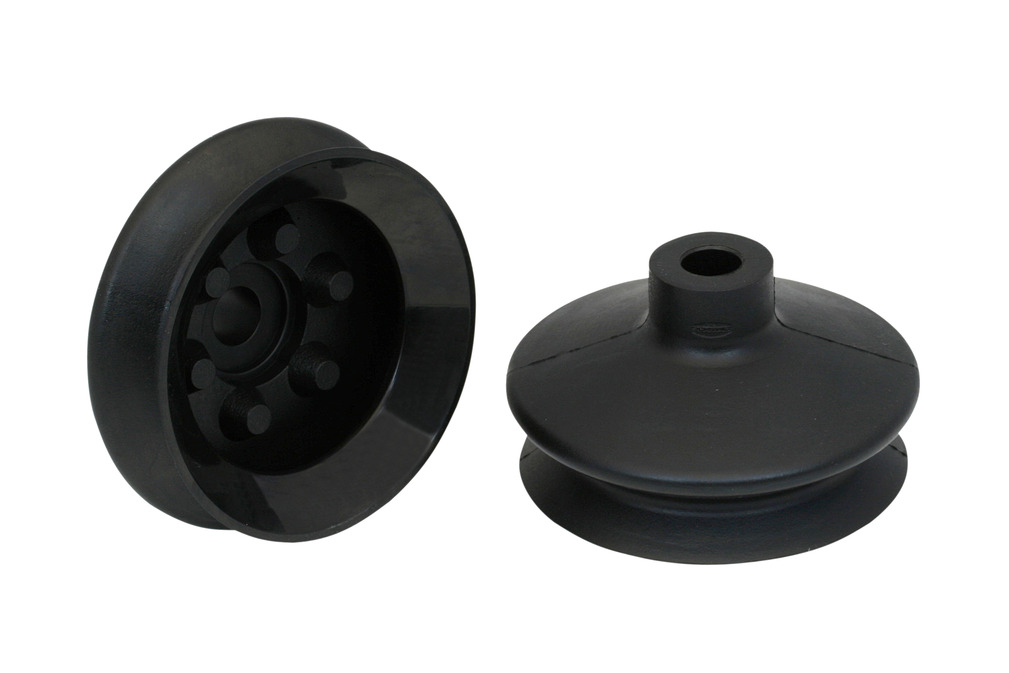

FGA-78-NBR-55-N019 10.01.06.00133/A Шмальц - Присоска вакуумная круглая сильфонная 1.5 гофра, ø78 мм, NBR
₸20 390
- Все о товаре
- Описание
- Характеристики
Описание FGA-78-NBR-55-N019 10.01.06.00133/A

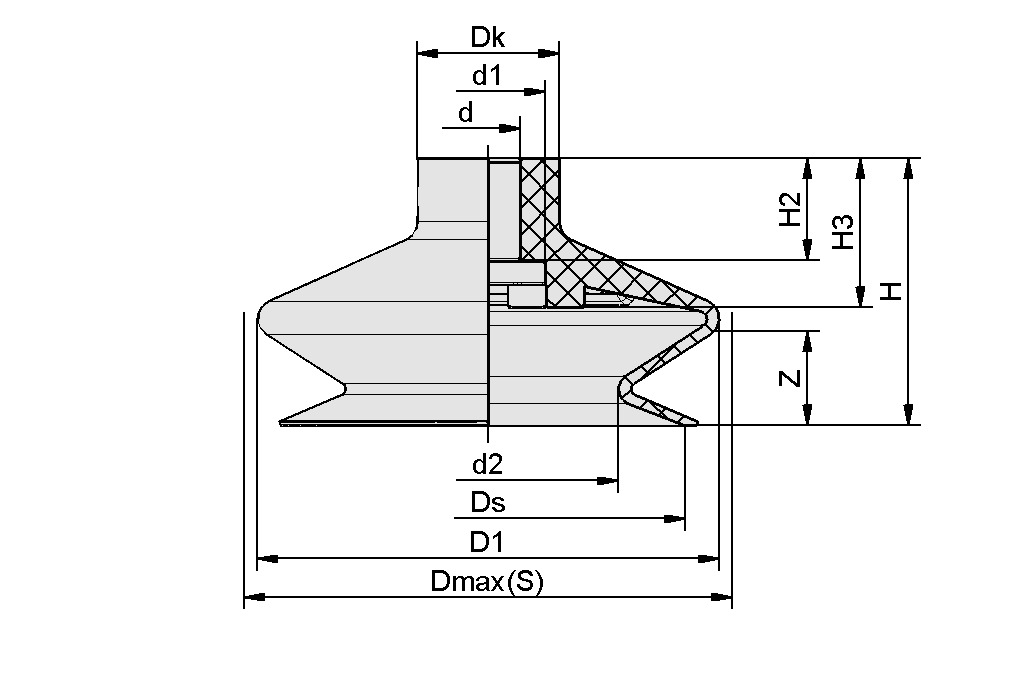

| Атрибут | Значение |
|---|---|
| d | 11,8 mm |
| d1 | 21,8 mm |
| d2 | 54 mm |
| D1 | 83 mm |
| Dk | 24,7 mm |
| Dmax(S) | 84,5 mm |
| Ds | 74 mm |
| H | 47 mm |
| H2 | 19,7 mm |
| H3 | 31,4 mm |
| Z (ход) | 16 mm |
Характеристики FGA-78-NBR-55-N019 10.01.06.00133/A
Характеристики вакуумной техники
Вакуумный захват
- бутадиен-нитрильный каучук (NBR)
Номинальное усилие удержания
Для вакуумных присосок указанное усилие удрежания является теоретическим значением, рассчитанным при вакууме - 0.6 бар и для гладких, сухих поверхностей заготовок. Это значение не учитывает коэффициент запаса.
- 137.4 Н
Форма кромки вакуумного захвата
- круглая
Форма профиля вакуумного захвата
- сильфонный
Размер вакуумного захвата
- ø78 мм
Общие характеристики
Минимальный диаметр/размер объекта
- 140 мм
Количество гофр
- 1.5
