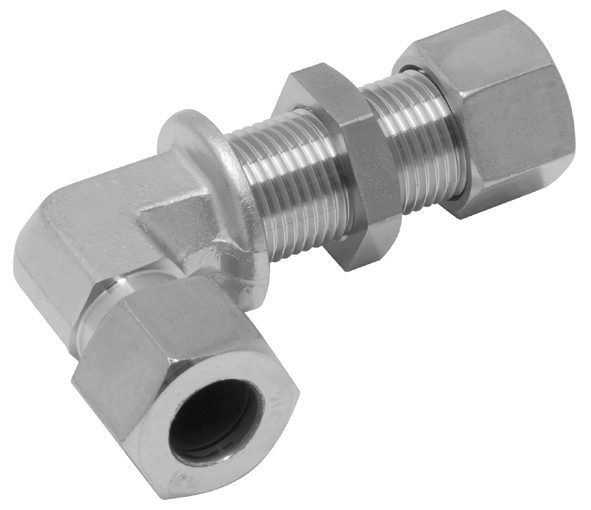

FNBL-25M-SA - Соединитель панельный угловой обжимной 25 мм, нерж.

Назначение и принцип работы

Соединитель панельный угловой обжимной предназначен для подведения трубки Ø25 мм через монтажную панель и быстрой герметичной коммутации приборных и технологических линий (инструментальная арматура, гидравлика, контрольные точки). Принцип работы — уплотнение обеспечивается двухкольцевой обжимной конструкцией: при затяжке гайки обжимные кольца создают металл-металл и металл‑трубка контакт, исключая необходимость дополнительного резьбового уплотнителя. Угловой поворот позволяет оптимизировать трассировку и снизить напряжение трубки на вводе в панель.

Ключевые особенности конструкции

Корпус и комплектующие выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость для воды, масел, неагрессивных химикатов и газов. Конструкция — обжим трубки с помощью двух обжимных колец и гайки; подключение рассчитано на трубку 25 мм (наружный диаметр). Резьвое уплотнение не применяется (Тип уплотнения резьбы: -). Типовое рабочее давление зависит от условий и калибра трубки, для подобных обжимных соединений из 316‑й стали практические значения достигают сотен бар; рабочая температура в типичных применениях находится в диапазоне примерно от −60 °C до +200 °C при использовании металл‑металл уплотнения.

Экспертные рекомендации по применению

Подбирайте соединитель с учётом толщины стенки и материала трубки Ø25 мм; перед монтажом торцы трубки должны быть аккуратно обрезаны и сняты заусенцы. При сборке сначала до упора вручную, затем доворот ключом согласно таблице затяжек производителя (обычно после посадки колец — контролируемый доворот), избегайте перекосов и излишнего момента, чтобы не повредить кольца. Для панелей проверьте совместимость по толщине и обеспечьте доступ для обслуживания. Не применяйте в режимах ударных перепадов давления без демпфирования; при агрессивных средах контролируйте совместимость с AISI 316 и при необходимости подбирайте уплотнения и материалы согласно спецификации среды.
