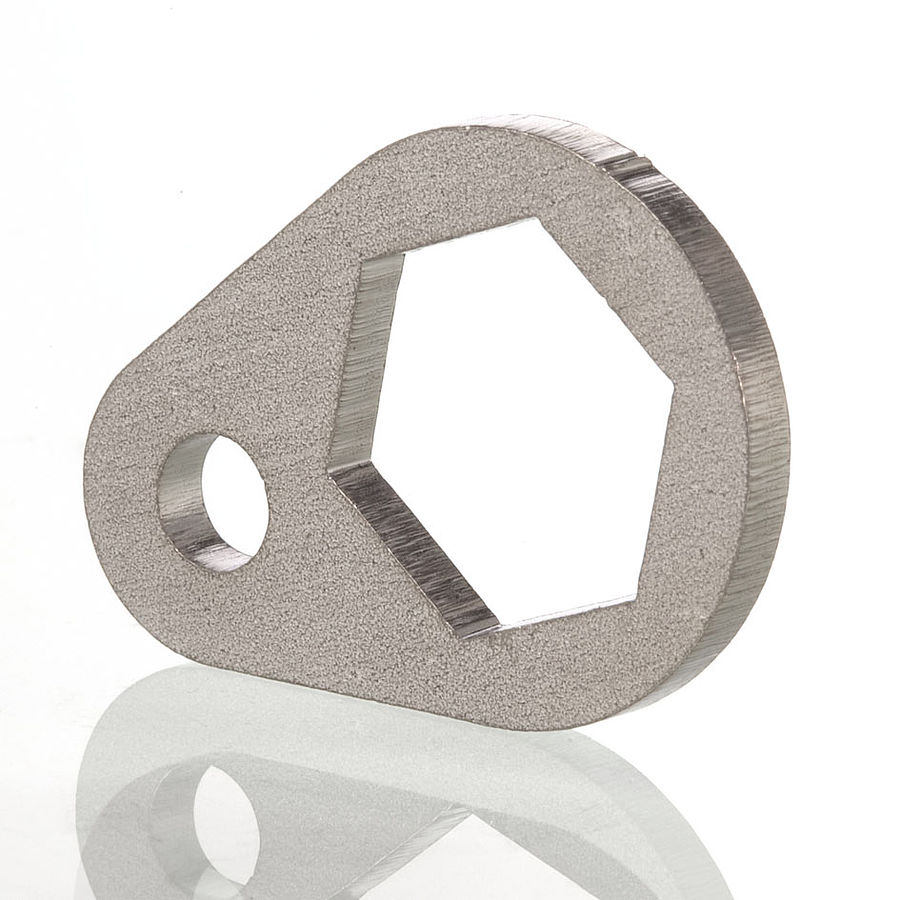

FNBR-2-S-S - Ограничитель обжимного фитинга 1/8", нерж.

Назначение и принцип работы

Ограничитель обжимного фитинга FNBR-2-S-S предназначен для фиксации и Центрования трубки Ø 1/8″ (≈3,175 мм) в обжимных соединениях двух‑лепестковой системы. Применяется в технологических трубопроводах приборов учёта, системах сбора проб, гидравлике и пневматике для предотвращения смещения и установки фиксированной глубины посадки трубки перед обжатием двух обжимных колец и гайки. Принцип работы основан на механическом зажиме: при затяжке гайки первая и вторая обжимные втулки формируют герметичное обжатие на поверхности трубки, ограничитель обеспечивает повторяемость положения и стабильность геометрии седла.

Ключевые особенности конструкции

Корпус и элементы ограничителя выполнены из нержавеющей стали AISI 316 (материал обобщённо: сталь нержавеющая), что обеспечивает устойчивость к коррозии и совместимость с рабочими средами: вода, масло, инертные и технические газы, нефтепродукты. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; тип уплотнения резьбы отсутствует (уплотнение достигается за счёт обжатия). Подключение 1/8″. В рабочих системах с подходящей толщиной стенки трубки давление эксплуатации может достигать порядка 414 бар (6000 psi) в зависимости от стенки трубки и условий; температурный диапазон эксплуатации типично от −196 °C до +400 °C для материалов на базе AISI 316 (уточнять по конкретной сборке).

Экспертные рекомендации по применению

Подбирайте ограничитель совместно с обжимными кольцами и гайкой под Ø 1/8″ и требуемую толщину стенки — некорректный подбор уменьшает герметичность и ресурс. Перед монтажом очистите трубку от заусенцев и фаскуйте по рекомендации производителя, установите ограничитель до упора и соблюдайте момент затяжки согласно таблице. Избегайте повторных сильных перетяжек и ударных нагрузок; при агрессивных средах проверяйте коррозионную стойкость AISI 316 в конкретной среде. Для критичных по давлению систем сверяйтесь с паспортом изделия и проводите проверку на герметичность после монтажа.
