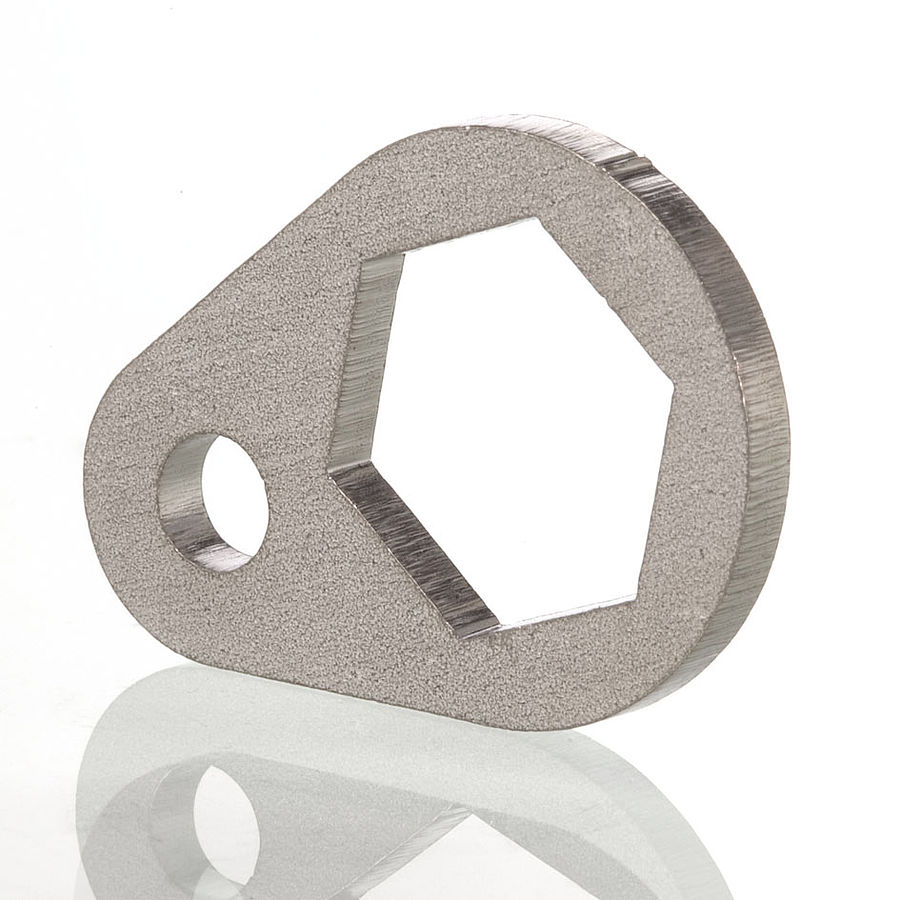

FNBR-6-S-S - Ограничитель обжимного фитинга 3/8", нерж.

Назначение и принцип работы

Ограничитель обжимного фитинга предназначен для надёжного подсоединения и фиксации трубки 3/8″ (наружный диаметр 9,525 мм) в контуре приборной и технологической арматуры. Конструкция с двумя обжимными кольцами и гайкой обеспечивает герметизацию и фиксированную длину захода трубки — трубка упирается в ограничитель, что исключает перехлёст и смещение при монтаже. Применяется в системах измерения и управления, узлах отбора проб и подводах к клапанам, где критичны повторяемость подключения и отсутствие утечек при повышенных давлениях.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, обеспечивающая коррозионную стойкость в агрессивных средах и чистых технологических средах. Исполнение — ограничитель (stop) с двумя феррулами и гайкой; уплотнение резьбы не требуется и не предусмотрено. Типичные рабочие среды: вода, топлива, масла, технологические и аналитические газы. Ориентировочные рабочие параметры для композиций с металлическим уплотнением: рабочее давление до ≈413 бар (6000 psi) и температурный диапазон от криогенных значений до ≈+538 °C в зависимости от среды и уплотнения; фактические параметры определять по условиям системы и материалу трубки.

Экспертные рекомендации по применению

Подбирать фитинг под точный наружный диаметр трубки 3/8″ и толщину стенки; перед обжимом торец трубки должен быть ровным и очищенным. Вставлять трубку до упора в ограничитель, затем затягивать гайку по рекомендациям производителя (контролировать момент затяжки и применять динамометрический ключ при серийном монтаже). Избегать повторного многократного разборного монтажа без замены феррул/гайки при критичных давлениях. Для вибрационных и циклических нагрузок рекомендовано использовать фиксирующие хомуты и проверять герметичность при пусконаладочных испытаниях.
