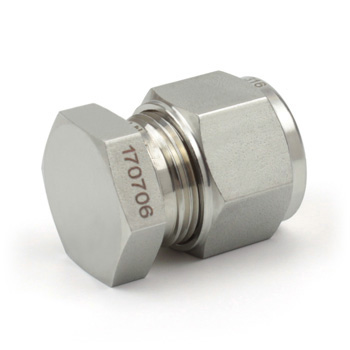

FNC-22M-SA - Заглушка на трубку обжимная 22 мм, нерж.

Назначение и принцип работы

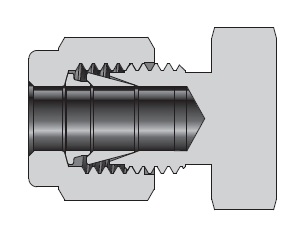

Обжимная заглушка на трубку предназначена для герметичного перекрытия участка 22 мм трубопровода в системах аналитики, гидравлики и технологических линиях. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлическое обжимное уплотнение кольцами на наружном диаметре 22 мм без применения резьбового уплотнения (Тип уплотнения резьбы: -). При монтаже торец трубки вставляют до упора в седло корпуса AISI 316, затягивают гайку — переднее и заднее обжимные кольца формируют надежное металлометаллическое уплотнение, препятствующее утечкам при рабочих давлениях, типично применяемых в КИПиА и промышленной автоматике.

Ключевые особенности конструкции

Корпус и элементы корпуса выполнены из нержавеющей стали AISI 316 (материал обобщённо: сталь нержавеющая), что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с водой, паром, гидравлическими жидкостями и газами. Тип исполнения — обжим трубки двумя разгоняющимися кольцами и гайкой; уплотнение реализуется за счет деформации колец, резьбового уплотнения не применяется. Рабочие диапазоны зависят от режима и материалов труб: ориентировочно давление в эксплуатации для аналогичных обжимных фитингов 22 мм составляет порядка 250–400 бар, температурный диапазон при металлическом уплотнении — от криогенных температур (до −196 °C) до +315 °C; при наличии эластомерных уплотнений диапазон снижает верхний предел.

Экспертные рекомендации по применению

Перед установкой обеспечьте точную обрезку и фаску трубки, удалите задиры и отслоения; вставляйте трубку до упора седла корпуса. Затягивайте гайку по таблице моментов затяжки производителя для размера 22 мм, избегайте перетяжки и недозатяжки — обе ошибки приводят к течам или повреждению колец. Для агрессивных хлоридосодержащих сред учитывайте коррозионные ограничения AISI 316; при повышенных температурах проверяйте необходимость замены уплотнительных элементов на металлокерамические версии. После монтажа рекомендуется проведение гидростатической или газовой опрессовки и повторная проверка на герметичность.
