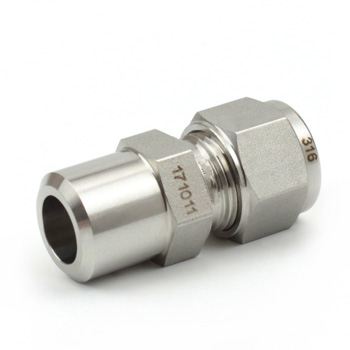

FNCW16-16P-SA - Штуцер прямой под приварку встык обжимной 1"-1", нерж.

Назначение и принцип работы

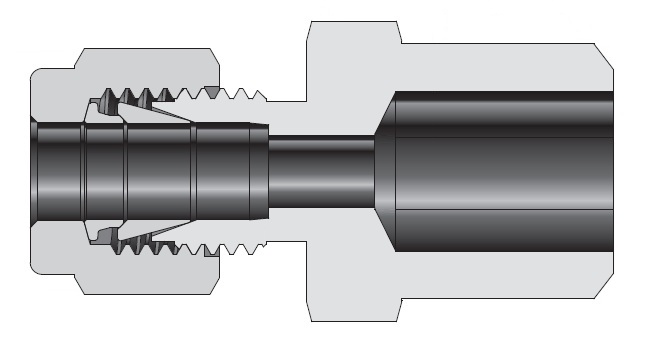

Штуцер прямой под приварку FNCW16-16P-SA предназначен для выполнения надежного перехода между трубкой 1" и ответной частью трубопровода с концом под приварку встык 1". Применяется в системах КИПиА, технологических линиях и сборах проб в средах нефти, газа, пара, воды и инертных газов. Принцип работы — герметизация осуществляется обжимом трубки двумя обжимными кольцами и гайкой; уплотнение резьбы не требуется. Конструкция обеспечивает металл-металл соединение с высокой устойчивостью к вибрации и возможностью разборки для обслуживания.

Ключевые особенности конструкции

Корпус и приварной патрубок изготовлены из нержавеющей стали AISI 316, общая категория материала — сталь нержавеющая. Соединение — обжим трубки с помощью двух обжимных колец и гайки, канал 1 — 1" (трубка), канал 2 — 1" (под приварку встык). Отсутствует специальное резьбовое уплотнение (тип уплотнения резьбы: -). Применимо к рабочим средам коррозионно-активным и агрессивным при температурном диапазоне эксплуатации, определяемом материалом AISI 316 (приблизительно от −196 °C до +400 °C в зависимости от среды). Рабочее давление зависит от толщины трубки и качества приварки; при типичных 1" трубах и промышленной сварке ожидаемая практическая область эксплуатации — сотни бар при соблюдении стандартов монтажа.

Экспертные рекомендации по применению

Рекомендуется приварить патрубок встык к магистрали до установки обжимных колец и гайки: сварку выполнять по регламенту (ASME/EN соответствие), обеспечить контроль качества шва (визуально/рентген). Перед обжатием — удалить окалину и обеспечить чистоту торцов. Для окончательной затяжки использовать торцевой ключ по моменту, указанному в таблице производителя для 1" обжимной группы; избегать чрезмерного усилия, чтобы не деформировать кольца. При пульсациях давления и вибрациях применять дополнительные опоры и контроль затяжки. После монтажа выполнять проверку на герметичность (гидравлическая или газовая) и соблюдать план периодического контроля при агрессивных средах.
