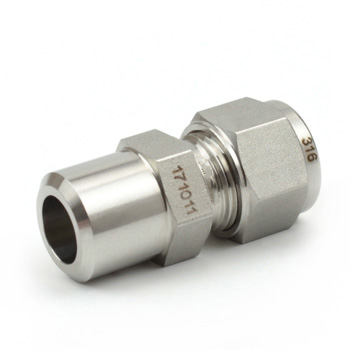

FNCW8-6P-SA - Штуцер прямой под приварку встык обжимной 1/2"-3/8", нерж.

Назначение и принцип работы

Прямой штуцер под приварку встык с обжимным соединением предназначен для подключения 1/2″ трубки к трубопроводу с фланговой/трубной приваркой 3/8″. Устройство решает задачу герметичного присоединения приборной трубки к технологическому контуру без применения уплотняющих материалов резьбы: герметизация достигается механическим зажатием трубки двумя обжимными кольцами и гайкой. Типичное применение — системы КИПиА, гидравлические/пневматические линии, измерительные и лабораторные магистрали, где требуется коррозионная стойкость и давление в пределах эксплуатационных норм для AISI 316.

Ключевые особенности конструкции

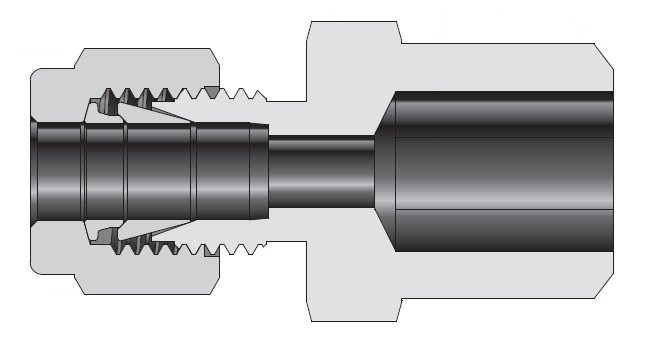

Корпус и комплект обжимных элементов — нержавеющая сталь AISI 316 (материал обобщённо: сталь нержавеющая). Конструкция: два обжимных кольца + гайка; одна сторона — под трубку 1/2″, вторая — под приварку встык 3/8″. В резьбе уплотнение отсутствует (тип уплотнения резьбы: -), все соединения по металлу. Применимо к рабочим средам: вода, масла, нейтральные и многие агрессивные среды при температуре от ≈−196°С до +450°С (в зависимости от среды) и при рабочих давлениях, типично до 250–400 bar в зависимости от толщины стенки трубки и монтажных условий; точные лимиты — по таблицам производителя и стандартам трубопровода.

Экспертные рекомендации по применению

Подбирайте фитинг по внешнему диаметру и толщине стенки трубки; счищайте фаску и удаляйте задиры, обеспечьте полную глубину посадки трубки. Приварку 3/8″ выполнять до окончательной установки обжимной части или защищать обжимную зону от нагрева — сварка и термообработка могут нарушить посадку кольцев. Заворачивайте гайку согласно рекомендациям производителя (использовать таблицы момент-усилия); не повторно используйте деформированные кольца. После монтажа — проведение испытания герметичности (жидкостный/газовый контроль). Избегать ударных нагрузок и перекосов трубки при эксплуатации.
